Изготавливаем своими руками котел твердотопливный длительного горения: чертежи и схемы. Общие сведения о котлах длительного горения и их особенностях.

Как увеличивается длительность горения твердого топлива

Мечта многих домовладельцев – поставить котел на твердом топливе, к которому не придется бегать с дровами каждые 4—6 часов. Пользуясь этим, производители и продавцы отопительной техники применяют приставку «продолжительность горения» ко всем подряд теплогенераторам, в том числе и пеллетным, работающим самостоятельно до 7 суток.

ТТ-котлы с верхней и передней загрузкой топливаРазновидности классических котлов с увеличенной топливной камерой

Продолжительность процесса горения принято обосновывать использованием режима тления при ограниченной подаче воздуха. Но сжигать дрова и уголь подобным способом неэффективно, и вот почему:

  1. Дровяные и угольные котлы достигают своего КПД 70—75% во время максимального горения. При тлении эффективность агрегата снижается до 40—50% (как у обычной буржуйки).
  2. Тлеющие дрова выделяют мало тепловой энергии. Кому нужен «долгоиграющий» теплогенератор, не обогревающий дом в полной мере?
  3. Свежесрубленное дерево определенных пород (например, тополь, ива) и низкокалорийное топливо невозможно нормально сжечь в режиме тления.

Котел сверхдлительного верхнего горенияЗаводской котел с увеличенным топливником, где дрова горят сверху вниз

В действительности, твердотопливные котлы длительного горения – это те, что имеют увеличенную топливную камеру, только ее размер влияет на продолжительность процесса при прочих равных условиях. Принцип прост: чем больше в топке дров, тем дольше они горят и выделяют тепло.

Бытовые котлы, способные работать с одной закладки 8—12 часов на дровах и до 24 часов на угле, бывают таких видов:

  • классические, с принудительной подачей воздуха;
  • действующие по принципу верхнего горения (типа прибалтийской «Стропувы»).

Эти конструкции ТТ-котлов вполне реально изготовить в домашних условиях при наличии необходимого инструментария и практики в сварочном деле. Еще на просторах интернета можно встретить чертежи шахтных котлов на твердом топливе и опилках, но такие отопители довольно громоздкие и непростые в изготовлении, а потому заслуживают отдельной темы.

От теории к практике

Для начала напомним нашим читателям, почему Perelesnik решил сделать твердотопливный котёл самостоятельно, а не пошёл покупать готовый в магазине.


PerelesnikПользователь FORUMHOUSE

После того, как я сделал такой котёл, мне больше не нужно думать о множестве вещей. Например, для работы моего котла не нужна классическая дымовая труба, т.к. тяга и так достаточна. На его работу не влияет атмосферное давление, приток воздуха, температура и влажность как внутри, так и снаружи помещения. В котёл можно закладывать влажные некондиционные дрова и не нужно выбирать определённые сорта твёрдого топлива.

Кроме этого, котёл не нуждается в регулярной чистке от сажи и дёгтя. Также не требуется часто подбрасывать топливо. Т.к. котёл стабильно работает на разных режимах горения, а топливо сгорает полностью. Все конструкционные элементы котла – колосники, водяная рубашка – долговечны и не прогорят. И это ещё не весь список.

Конечно, котёл не работает сам по себе. В ходе эксплуатации отопительного прибора пользователю экспериментальным путём пришлось нащупывать ряд нюансов, благодаря которым котёл «заработал на полную катушку». Это: момент загрузки и укладки топлива, его правильный розжиг, регулировка оптимальной подачи воздуха и т.д. Но это стоило затраченных усилий, т.к. чем лучше знаешь принцип работы любого оборудования, тем выше от него отдача. По мере накопленного опыта процесс обслуживания доводится до автоматизма.

Как и у любого, грамотно спроектированного механизма, у данного котла есть «фишка», благодаря которой достигается высокая эффективность его работы. Это т.н. «J-труба» — сердце ракетного котла.

Принцип работы

Такой котел — это своего рода усовершенствованная твердотопливная печка, которая способна качественно отапливать не только частный дом, но и большие производственные помещения.

Он представляет собой конструкцию с водяной рубашкой, работающую путем замедленного сгорания топлива и обладающую высокой степенью теплоотдачи.

Агрегат состоит из объемной топки, в которой имеется небольшой участок воспламенения. Топливо вносится один раз в 15-20 часов. Отрегулированный поток воздуха, который подается сверху, воздействует на интенсивное горение и плавно переводит его в тление.

Теплый воздух поступает в теплообменник и нагревает воду, а отработанный газ уходит в дымоход. Именно поэтому самодельный твердотопливный котел длительного горения может работать практически непрерывно.

В данном видео рассмотрим производство котлов длительного горения:

Способы реализации длительного горения

Основная проблема, преследующая пользователей котлов на дровах, заключается в отсутствии длительного горения. Нам приходится регулярно подбрасывать в их топки все новые порции дров. И если днем с этим еще можно как-то смириться, то ночью проблема обостряется – если не уделить оборудованию должного внимания, то топливо потухнет. Уже через час после затухания температура в комнатах начнет падать.

Данную проблему можно решить довольно интересным способом – встроить в котел на дровах электрический нагреватель (ТЭН). Длительного горения мы здесь не получим, но ТЭН сможет поддерживать в контуре определенную температуру, обеспечивая пользователей теплом. Правда, такой подход чреват большим расходом электроэнергии – за месяц может «нагореть» до нескольких тысяч рублей, в зависимости от площади домовладения и мощности самого ТЭНа.

Твердотопливные котлы длительного горения, работающие на дровах и угле, полностью решают проблему с частой загрузкой горючего. Некоторые из них могут гореть до нескольких дней, обеспечивая потребителей теплом. Длительное горение реализуется несколькими способами:

  • Увеличением объема камеры сгорания в несколько раз;
  • Применением схемы пиролизного горения;
  • Путем частичной автоматизации подачи топлива.

Давайте посмотрим, что нам даст применение тех или иных методик.

Классический котел продолжительного горения

В данном разделе вашему вниманию предлагается самодельный отопительный агрегат на дровах и угле, разработанный и сделанный нашим экспертом Виталием Дашко. Мастер собрал на заказ несколько десятков подобных теплогенераторов разной мощности, постоянно совершенствуя конструкцию. Краткий обзор ТТ-котла смотрите на видео:

Надежность и эффективность котлов уже проверена временем на различных объектах. Технические характеристики представленной модели агрегата следующие:

  • мощность – 22–24 кВт;
  • длительность горения (в среднем) на дровах 10—12 часов, минимум – 8 ч;
  • то же, на угле – до 1 суток;
  • КПД — 75—77%;
  • максимальное рабочее давление в системе отопления – 3 Бар, номинальное – 1.5 Бар;
  • количество воды в котловом баке — 50 л;
  • масса изделия — 150 кг;
  • размер загрузочного проема (ширина х высота) 360 х 250 мм;
  • общий объем топки — 112 л, полезный (под загрузку топлива) — 83 л;
  • глубина топки — 46 см, оптимальная длина полена – 40 см.

Для справки. Мастер изготавливает котлы длительного горения разной мощности, в линейку входят агрегаты на 16, 24, 36 и 130 кВт. Цена готового изделия на 24 кВт при заказе у мастера составляет около 450 у. е. Все вопросы и уточнения, связанные с устройством твердотопливного котла и его изготовлением, можно обсудить лично с Виталием, чьи контакты указаны на странице «Наши эксперты».

Устройство и габаритные размеры дровяного котла длительного горения для изготовления своими руками показаны на чертеже:

Чертеж традиционного ТТ-котла – передняя и боковая проекция

Теплогенератор успешно функционирует как на дровах, так и на угольном топливе. Полезная вместительность топливника посчитана до нижней кромки загрузочного проема, поскольку камеру нежелательно заполнять доверху. Работа котла происходит в таком порядке:

  1. После закладки и розжига твердого топлива дверцы герметично закрываются.
  2. На электронном блоке управления выставляется желаемая температура теплоносителя, рекомендуется не ниже 50 °С. Затем блок включается в работу нажатием соответствующей кнопки, запускается вентилятор.
  3. При разогреве до установленной температуры вентилятор отключается, доступ воздуха в топливник прекращается. ТТ-котел находится в режиме ожидания, дрова тлеют очень слабо и практически не дают тепла.
  4. После падения температуры в котловом баке контроллер дает команду на запуск вентилятора и процесс горения в топке возобновляется.

Контроллер изменяет производительность вентилятора по своему усмотрению с целью достичь максимальной эффективности горения. Сжигание тлением в данном самодельном котле отсутствует, он либо находится в состоянии ожидания, либо сжигает дерево и уголь в интенсивном режиме.

Внутреннее устройство агрегата показано на чертежах котла в разрезе:

Как устроен ТТ-котел продолжительного горения

В отопительной установке реализован классический способ сжигания твердых видов топлива с прямой передачей тепла стенкам водяной рубашки и своду, являющемуся днищем котлового бака. В этот бак погружен жаротрубный теплообменник, отбирающий теплоту дымовых газов. Подогретый в канале воздух подается в топку снизу, через колосниковую решетку. Длительность горения обеспечивается за счет:

  1. Большого объема топливника.
  2. Полного перекрытия доступа воздуха в топку в режиме ожидания. После отключения вентилятора срабатывает гравитационная заслонка, закрывающая воздуховод и таким способом не дающая тяге дымохода раздувать угли.

Устройство задней части и жаротрубного теплообменника изображено на следующем чертеже:

Чертеж дровяного теплогенератора в разрезе с размерами

Инструменты и материалы для изготовления

На заготовки для сборки твердотопливного котла долгого горения обычно идет низкоуглеродистая сталь марок Ст 3, 10, 20. Лучший вариант – Ст 20, сделанные из нее теплогенераторы служат до 15 лет. Сталь, содержащая больше углерода (Ст 35, 45) имеет свойство прикаливаться от высокой температуры, а потому для сварки теплогенератора непригодна.

Если у вас имеется достаточный опыт сварочных работ и возможность купить металл подороже, то камеру сгорания можно изготовить из жаропрочной стали, легированной хромом и молибденом (например, 12ХМ, 12Х1МФ). Как самостоятельно определить марку стали с достаточным приближением, рассказано в этой статье.

Перечень заготовок, из которых вы станете собирать твердотопливный котел своими руками, приведен в виде таблицы:

Ведомость материалов – размеры заготовок котла

Совет. Заготовки лучше всего рубить на гильотинных ножницах где-нибудь в мастерской. Так вы сэкономите массу времени на ручную резку и зачистку от заусенцев.

Дополнительно потребуются такие материалы:

  • уголок равнополочный 50 х 4 мм для изготовления колосников;
  • труба DN50 – на теплообменник и патрубки подключения системы отопления;
  • труба DN150 – на дымоходный патрубок;
  • труба профильная 60 х 40 мм для воздушного канала;
  • полоса стальная 20 х 3 мм;
  • базальтовый утеплитель плотностью 100 кг/м³ и толщиной 2 см;
  • гладкий листовой металл 0.3—0.5 мм с полимерной окраской;
  • готовые ручки на дверцы;
  • шнур, картон асбестовый.

Из инструментов стоит отметить аппарат сварочный, болгарку и дрель, для сварки используются электроды АНО-21 либо МР-3С. Остальное — стандартный набор измерительных приспособлений и инструментов, имеющийся в каждом доме.

Комплект автоматики для дровяных теплогенераторовВентилятор и блок управления польского производства подходит к любому самодельному ТТ-котлу

Применяемый в ТТ-котле комплект автоматики, состоящий из блока управления, вентилятора и датчика температуры – польского производства (не перепутайте с китайским, он выглядит так же). Маркировка блока управления — KG Elektronik SP-05, вентилятора — DP-02.

Сборка отопительного агрегата

Первый этап изготовления котла долгого горения заключается в сборке корпуса топливника из металла толщиной 4 мм сваркой на прихватках. Все начинается с днища агрегата, к которому прихватываются боковые стенки, крышка свода и проемы для дверок, как изображено на фото:

Сборка камеры сгорания дровяного котла

Лист днища выпускается в каждую сторону в соответствии с чертежом, в то же время он служит нижним обрамлением дверцы зольника. Внутри камеры на сварке закрепляются полочки из уголков, куда будет опираться колосниковая решетка. Собранный топливник тщательно проваривается по всем стыкам и проверяется на герметичность.

Топливник самодельного ТТ-котла – вид сбоку

Второй этап – монтаж водяной рубашки из металла 3 мм. Ее толщина у боковых стенок составляет 2 см, поэтому к корпусу топливника следует приварить отрезки стальной полосы, выпустив их на 20 мм. К ним прихватываются стальные листы обшивки.

Как сделать водяную рубашку котла

Внимание! Водяная рубашка начинается на уровне колосниковой решетки и не омывает зольную камеру.

Посередине в шахматном порядке ставятся так называемые клипсы. Это стальной круг, пропущенный через отверстия в стенке котлового бака и приваренный к топке встык. Второй конец клипсы обваривается вокруг отверстия, как показано на фото:

Как правильно крепить обшивку водяной рубашки ТТ-котлаНа фото справа видно, где находится низ водной рубашки, слева – котловой бак

Несколько слов о том, как сделать добавочные клипсы по краям водяной рубашки самодельного твердотопливного котла. Нужно взять полосу 20 мм и вставить ее с торца между стенок на глубину 50—100 мм, а затем приварить с обеих сторон.

Третий этап – монтаж жаровых труб в верхнюю часть котлового бака. Для этого в задней и фронтальной стенке согласно чертежу прорезаются отверстия, куда вставляются трубы. Их торцы герметично провариваются, как и все стыки водяной рубашки.

Как изготовить огнетрубный теплообменник котлаЖаровые трубы теплообменника расходятся веером от дымоходного патрубка

Четвертый этап – изготовление дверец и колосниковой решетки. К дверкам изнутри приваривают полосу в 2 ряда, а между ними вкладывают асбестовый шнур, это будет уплотнение притвора. Колосники делают из уголков №5, приваренных наружным углом вниз. Так они служат рассеивателями воздуха, подающегося вентилятором в зольник.

Самодельные дверцы и колосники котельной установки

На пятом этапе в стенки котлового бака врезаются штуцеры для присоединения подающего и обратного трубопровода, устанавливается патрубок дымохода и воздушный канал из трубы 60 х 40 мм с фланцем крепления вентилятора. Воздуховод входит в зольную камеру на середине задней стенки, сразу под водяной рубашкой.

Канал принудительной подачи воздуха в камеру отопительного агрегата

Этап шестой – приварка дверных петель и закладных деталей шириной 2 см для крепления декоративной обшивки котла длительного горения.

Как сделать скобы для обшивки дровяного теплогенератора

Этап седьмой, последний. Котловой бак обкладывается с боковых сторон и сверху базальтовым утеплителем, последний фиксируется с помощью шнура. После остается прикрутить листы крашеного металла саморезами к закладным деталям и установить дверцы.

Как утеплить камеру сгорания ТТ-котлаПлотное базальтовое волокно хорошо утепляет корпус и спокойно выдерживает высокую температуру. Стекловату применять не стоит

В конце к ответному фланцу воздуховода крепится вентилятор, а блок управления устанавливается на котле сверху. Датчик температуры необходимо вложить под базальтовый утеплитель со стороны задней стенки агрегата. Кроме того, в конструкцию самодельного котла длительного горения можно внести ряд полезных дополнений, по вашему желанию:

  • встроить в котловой бак водяной контур подогрева воды на ГВС;
  • предусмотреть погружную гильзу для установки термометра – на случай отключения электричества, когда дисплей контроллера погаснет;
  • то же – для монтажа группы безопасности;
  • установить электрический ТЭН, подогревающий теплоноситель после прогорания дров.

Несколько слов о том, как сделать циркуляцию горячей воды в твердотопливном котле с целью ее нагрева на хозяйственные нужды. Нужно взять 10 м медной трубки диаметром 8—12 мм и выгнуть из нее змеевик в виде спирали. Последняя наматывается внутри котлового бака вокруг жаровых труб, а концы выводятся наружу с задней стороны агрегата. Получаем двухконтурный котел длительного горения.

Примечание. Практика эксплуатации данных теплогенераторов показала, что монтаж электрического нагревателя необходим тем домовладельцам, кто желает отапливать дом по ночному тарифу. В остальных случаях длительности горения хватает, чтобы не бегать в котельную среди ночи с целью подбросить дровишек.

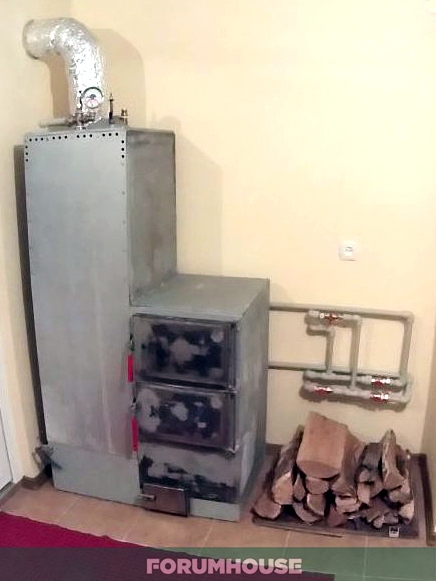

ТТ-котел с турбонаддувом DIZ-24Пленку с крашеного металла лучше снять сразу, а дверки покрыть термостойкой эмалью

Ножки агрегату можно приделать на любом этапе, выбрав подходящие отрезки металлопроката. Подробности и секреты сборки ТТ-котла смотрите в авторском видео мастера — создателя отопительного агрегата:

Преимущества и недостатки

Из-за крупных габаритов, сложности схемы конструкции, такой агрегат рационально использовать для обогрева большого коттеджа. А вот для небольшой дачи этот вариант не подойдет, так как не оправдает экономичности.

Плюсы

  • высокий КПД (около 95%);
  • автономность отопительной системы;
  • экономичность;
  • надежность и долговечность;
  • высокая эффективность;
  • доступность топлива;
  • экологически чистый вариант отопления дома;
  • универсальность топлива (угли, дрова, опилки, пиллеты).

Читайте наш материал о том, какие котлы длительного горения лучше.

Минусы

  • громоздкость конструкции;
  • под устройство необходимо оборудовать специальное помещение;
  • сложность конструкции и монтажа;
  • необходимость в постоянной чистке.

Котел длительного горения не обязательно покупать в готовом виде, ведь его цена в разы выше обычных печей. Такую конструкцию можно сделать самостоятельно, если иметь хоть небольшой опыт в строительстве и ремонте.

Внешний вид самодельной конструкции

Внешний вид самодельной конструкции

У самодельной конструкции, по сравнению с заводским аналогом, есть ряд преимуществ:

  • низкая себестоимость;
  • возможность сделать котел универсальным для любого вида топлива;
  • возможность усовершенствования конструкции и добавления мощности.

Единственной сложностью является придание цилиндрической формы котлу. Без вальцовочного станка такую форму металлу придать очень сложно.

Но есть неплохое решение. Можно использовать пустые баллоны для пропана или любую трубу подходящего диаметра. Следует выбирать трубы, толщина стенок которых не менее 5 мм.

Для деревни и маленькой дачи можно сложить небольшую кирпичную печь и радоваться ее эффективности. А вот для большого коттеджа такой вариант  будет менее практичен, так как потребует большого запаса дров на зиму. Уход за обычной печью, по сравнению с котлом длительного горения гораздо сложнее, а большие перепады температуры в комнатах, отдаленных от печи и вовсе не позволяют организовать комфортный микроклимат в доме.

В случае, если у вас недостаточно денег на создание полноценной отопительной системы для дома, или само строительство такой системы является нецелесообразным — гораздо разумнее в этой ситуации будет сделать твердотопливный котел длительного горения своими руками и не переживать по поводу его сохранности и эстетичности внешнего вида.

Особенности загрузки топлива и эксплуатации

Сборка системы отопленияСборка системы отопления

От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

Топка изнутриТопка изнутри

Обратите внимание! В качестве топлива можно использовать не только дрова, но и опилки, уголь, торф, мусор (исключительно сгораемый) и проч.

Топливо загружается в такой последовательности.

Загрузка котлаЗагрузка котлаПробная топка котлаПробная топка котла

Шаг 1. Снимается верхняя крышка конструкции.

Шаг 2. Извлекается воздушный регулятор.

Шаг 3. Котел загружается топливом по уровень дымоходной трубы.

Шаг 4. Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5. Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6. Воздушная заслонка открывается до предела.

Шаг 7. Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

Система отопления. ОбвязкаСистема отопления. ОбвязкаСистема отопления. ОбвязкаСистема отопления. Обвязка

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

Изготовление котла твердотопливного длительного горения: отзывы и алгоритм действий

Прежде, чем начинать работу, изучите мнения и советы реальных пользователей. Как свидетельствуют их отзывы, оборудование этого типа при правильном выполнении технологий вполне можно изготовить самому.

Создать идеальный внешний вид сложно, но он не обязателен в котельной частного домаСоздать идеальный внешний вид сложно, но он не обязателен в котельной частного дома

Для создания конструкции без лишних трудностей пригодятся готовые изделия с нужными параметрами. Подойдет металлическая труба диаметром 350 мм, высотой 1,5 метра, с толщиной стенок не менее 3 мм. Разумеется, придется сделать соответствующие корректировки некоторых других размеров.

Для вырезания качественных заготовок можно обратиться в специализированное предприятиеДля вырезания качественных заготовок можно обратиться в специализированное предприятие

К нему приваривают вырезанное из листовой стали дно. Не забудьте о ножках. Они должны выдержать без повреждений вес тяжелой конструкции. Для некоторых входных и выходных отверстий подойдут отрезки труб с подходящими габаритами. Укрепление и узлы креплений навесного оборудования создают из отрезков швеллера.

Удаление окалины со сварных швов с применением электроинструментаУдаление окалины со сварных швов с применением электроинструмента

Готовую конструкцию очищают. Для защиты от коррозии и хороших эстетических характеристик ее покрывают слоями грунта по металлу и краской. Используют такие типы покрытий, которые устойчивы к высоким температурам. После установки лебедки и других дополнительных устройств, проверяют работоспособность всех механизмов и приводов. Котел подключают к системам подачи воздуха, водоснабжения и обогрева, дымоходу, электрической сети 220 V. Выполняют пробный пуск и устраняют выявленные недостатки

Защитный автомат выбирают соответствующий мощности потребителейЗащитный автомат выбирают соответствующий мощности потребителей

Обратите внимание! Вы знаете, как самому сделать твердотопливный котел длительного горения, но сомневаетесь в точности выполнения отдельных операций? В этом случае создание сварочных швов и другие сложные действия надо изучить заранее. Это оборудование в процессе эксплуатации должно быть надежным, поэтому лучше исключить ненужные риски.

3 Котёл с верхним горением топлива

Есть и другая схема твердотопливных котлов длительного горения. Своими руками такой сделать тоже несложно. Принцип работы заключается в верхнем горении дровяных газов.

Котел длительного горения своими руками чертежи размерыВ странах СНГ известны два типа таких устройств:

  • «Стропува» — агрегаты прибалтийского производства;
  • печи Бубафоня.

Последние завоевали большую популярность среди жителей бывшего Советского Союза. Как правило, их используют для помещений, где эстетичный внешний вид не имеет никакого значения (технические помещения, гаражи и т. п. ).

Суть их эффективной работы заключается в наличии двух камер сгорания. Снизу в трубу с большим диаметром (основы конструкции) закладываются дрова. Сверху их прижимает так называемый груз — тяжёлый круг. К нему в перпендикулярном положении приваривается по центру трубка, которая выходит с самого верха котла, а в самом грузе проделывается в этом месте отверстие для подачи воздуха к дровам. Место, где находятся дрова, называют первичной камерой.

Вторичная камера находится сверху круга «груза». Там происходит сжигание газов — продуктов горения. Попадают они во вторичную камеру через зазор между самим кругом и основой. То есть диаметр груза должен быть на несколько сантиметров меньше, чем диаметр трубы основы котла.

В принципе, это вся функциональная часть конструкции, благодаря которой устройство работает в два раза эффективнее, чем обычные твердотопливные котлы. Заключается такое преимущество в том, что газы, которые сгорают во вторичной камере, отдают не меньше тепла, чем сами дрова в первичной.

Полезные советы по изготовлению ТТ котла

  • Если вы хотите  сделать ТТ котел  универсальным  с позиции  использования сырья, то для топочной камеры используйте трубу из жаропрочной легированной стали.
    Труба из легированной стали для котла

    Труба из легированной стали для котла

    Можно значительно сократить расход  на строительство  агрегата, если  взять бесшовную стальную  трубу 20 марки.

  • Прежде чем устанавливать котел на место, которое определено  под этот агрегат, проведите первую растопку на улице, оборудовав котел  временным  дымоходом. Так вы убедитесь в надежности конструкции  и  увидите, правильно ли собрали  корпус.
  • Если в качестве  основной камеры  вы будет  использовать газовый баллон, то учитывайте, что  такой агрегат  вам  обеспечит  горение  на 10-12 часов из-за небольшого количества закладываемого топлива. Итак небольшой объем пропанового баллона уменьшится после  срезания крышки и зольника. Чтобы  увеличить  объем  и  обеспечить  большее время горения, необходимо использовать  два баллона. Тогда  объема топочной камеры точно  хватит  на обогрев большого помещения, и не нужно  будет  закладывать дрова каждые 4-5 часов.
  • Чтобы дверца зольника плотно закрывалась, не давая доступа воздуху, нужно ее хорошо герметизировать. Для этого по периметру дверцы проложите асбестовый шнур.
    Асбестовый шнур

    Асбестовый шнур

    Если  вы будет  выполнять  в котле дополнительную  дверцу, которая позволяет «дозагружать» топливо  не снимая крышки, ее тоже нужно  плотно герметизировать с помощью асбестового шнура.

Для эксплуатации ТТ котла, схему которого мы прилагаем  ниже подходит  любое твердое топливо:

  • каменный и бурый уголь;
  • антрацит;
  • дрова;
  • древесные пеллеты;
  • брикеты;
  • опилки;
  • сланцы с торфом.

По качеству топлива особых  указаний нет – подойдет любое. Но  учитывайте, что при большой влажности топлива, котел  не даст большой коэффициент полезного действия.

Как сделать твердотопливный котел длительного горения своими руками

Для работы понадобятся такие инструменты:

  • Сварочный аппарат.
  • Приспособления для обработки металла.
  • Электродрель.
  • Уровень и рулетка.
  • Маркер.
  • Болгарка.
  • Перчатки и защита для глаз.

чертежи твердотопливных котлов длительного горения

Приступать к подобной процедуре рекомендуется только людям, имеющим хотя бы небольшой опыт обращения со сваркой и знать, как устроен котел длительного горения. Наличие специальной защитной одежды обязательно.

Также нужно приготовить такие материалы:

  • Пустой газовый баллон.
  • Металлический лист.
  • Асбестовый шнур.
  • Стальную трубу диаметром 60 мм.
  • Металлические петли и ручки.
  • Металлический уголок и вытяжку.
  • Базальтовое волокно.

Отзывы о самодельном твердотопливном котле длительного горения

Александр Николаев, г. Сыктывкар «Работаю на лесопилке. Раньше возил домой сучки и срезку телегами. Узнал про котел твердотопливный длительного горения, отзывы почитал и решил сделать. Получилось. Теперь дров уходит в три раза меньше, а тепла столько же». Николай Платонов, г.Сургут «Увидел у друга в гараже чудо-котел. Машину мы с ним с утра ремонтировали. Он, как дров в него положил, так больше до вечера и не прикасался. Я ничего понять не мог, пока он мне не объяснил всю схему. Вот, тоже загорелся идеей себе в гараж поставить. Друг сказал, даст чертежи».

yandex.ru

Различия в работе обычного и пиролизного котлов.

Андрей Ширшов, г.Тюмень «Если вы решили сделать, например, у себя на даче котел твердотопливный длительного горения, отзывы о котором нашли в сети, то делайте все четко по схеме с соблюдением всех правил безопасности. А то вот, сосед у меня спалил дачу, когда котел весь в дырах установил».

Описанное выше отопительное устройство будет служить вам верой и правдой, позволяя экономить на энергоносителях. Однако не забывайте делать все качественно, не отступая от схемы.

Котел длительного горения на дровах: фото, видео, устройство и разновидности: (прочитать подробнее)

Дымоходный патрубок

В верхней части баллона намечают отверстие под патрубок, согласно чертежам твердотопливного котла своими руками. Для вырезания дымоходной трубы используется болгарка: приварив патрубок поверх вырезанного отверстия, одевают основной корпус дымохода.

Голосование: какой твердотопливный котел самый лучший?

Что бы вы выбрали из твердотопливных котлов или посоветовали бы приобрести?

Bosch Solid 2000 B SFU 27

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Теплообменник

При изготовлении теплообменника проще всего использовать принцип водяного контура. Выбор его параметров полностью зависит от желаний мастера. Размеры теплообменника будут напрямую влиять на объем топлива, загружаемого за один раз: чем он больше, тем длиннее паузы между закладками дров. Для изготовления корпуса прибора используются металлические листы толщиной 5-6 мм: их хорошо проваривают на всех стыках. Верхняя и нижняя часть корпуса оформляется патрубками для коммутации трубы подачи и обратки. Центральная часть должна иметь отверстие для загрузки топлива.

Тестирование прибора

Работы по сооружению котла удобнее всего реализовать в теплое время года прямо на улице. Там же рекомендуется провести испытание готовой конструкции, присоединив к ней временный дымоход. В тех случаях, когда планируется отапливать обширные помещения, для изготовления обогревателя рекомендуется использовать два установленных друг на друга баллона.

Монтаж в доме

Вопрос пожарной безопасности котла является очень серьезным моментом. Для его установки лучше предусмотреть отдельную комнату или угол, отделив его кирпичной кладкой. Так как поверхность котла металлическая, высока вероятность получения ожогов при неосторожном прикасании к ней. Важно также, чтобы в месте монтажа была возможность удобно вывести дымоход на улицу (через кровлю или стену). Для свободного доступа к прибору пространство в 50 см по окружности от него освобождается от любых предметов.

Правила установки:

  • Сооружение кирпичного основания. Оно должно состоять из двух сплошных рядов из кирпича, и соответствовать размерам на твердотопливный котел длительного горения.
  • Расстояние от топочной двери до стены – не менее 125 см. Расстояние между боковыми частями и стеной должно быть не менее 700 мм.
  • Между топочной дверцей и стеной соблюдается дистанция не менее 125 см. Пространство между сторонами котла и стеной – не менее 70 см.
  • Если для сооружения стен использовалась древесина, участки соприкосновения котла и перекрытия дополнительно оформляются металлической или базальтовой защитой. То же самое касается участков выведения дымохода наружу сквозь стены или потолок.
  • Котел устанавливают на фундаменте строго по уровню. При этом выходной патрубок должен располагаться на одной линии с дымоходом, в противном случае возможны нарушения тяги по ходу эксплуатации (прочитайте также: “Как работает регулятор тяги для твердотопливных котлов – виды, принцип работы, преимущества”).
  • Все соединительные узлы необходимо уплотнить герметиком.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
