Конструкция печи на опилках

Печь на опилках без внешнего контура состоит из топливного отсека, под которым расположено второе дно, отверстие с дверцей для загрузки дров и поддувало для доступа кислорода в печь. Также печь на опилках оснащена крышкой и дымоходом. На дымоход ставят металлическую задвижку для уменьшения теплопотерь.

Как разжечь печку

Подготавливаем топливо – опилки, щепки и некрупные дрова. Опилки загружаем в верхнюю часть топливника на 2/3 объема топливника. Для этого вставляем конусообразную трубу, плотно прессуем опилки вокруг нее. Дрова помещаем в нижнюю часть печи через поддувало. Удаляем конусообразную трубу, закрываем печь крышкой, открываем заслонку на дымоходе. Поджигаем дрова. Тепло от горения дров заставляет опилки тлеть.

Принцип действия печи

• Вариант 1

Выделяемые в процессе горения топлива горячие печные газы поднимаются кверху через канал в спрессованных опилках и попадают в дымоход.

• Вариант 2

Опилки в процессе тления выделяют тепло, оно в свою очередь поднимается до крышки печи и через «борт» попадает во внешний контур печи. Здесь горячие печные газы остывают и утилизируются в дымоход.

Строим печь на опилках своими руками из толстостенной трубы

Для топливного бака используем отрезок толстостенной металлической трубы. Оптимальный диаметр – 40 см. Для дымохода понадобится труба диметром 10 см. Кроме того необходимо подготовить черную жесть или листовую сталь толщиной не менее 5 мм.

Порядок действий

1. Приступаем к изготовлению топливного бака. Для этого в верхней части имеющейся трубы прорезаем отверстие диаметром 10 см.
2. Далее подготовим донышко печи. Из листовой стали вырезаем круг. Диаметр круга и трубы — топливника соответственно равны. Чтобы произвести резку, делаем разметку. Ставим трубу на лист и обводим маркером или баллончиком с краской, после чего по контуру вырезаем болгаркой круг. В центре этого круга необходимо проделать отверстие (диаметр 5-8 см).
3. Делаем трубу, обеспечивающую доступ кислорода в зону горения. Берем отрезок трубы, равный или более длинный, чем топливный бак. Диаметр трубы должен быть равен диаметру отверстия в топливнике (5-8 см). С помощью болгарки прорезаем в трубе несколько продольных линий, либо при помощи сверла делаем перфорацию (не менее 50 отверстий, диаметр 0,8-1 мм).


   Делаем трубу, обеспечивающую доступ кислорода в зону горения

4. Вставляем перфорированную трубу в отверстие донышка печи и привариваем. Делаем крышку. Из листовой стали вырезаем крышку круглой или многоугольной формы. В центре проделываем отверстие, равное диаметру перфорированной трубы (крышка должна плотно одеваться на трубу с прорезями) и еще одно отверстие, ближе к краю. Оно необходимо для доступа кислорода в печь и регулирования тяги.


   Делаем крышку

5. Обязательно понадобится заслонка. В качестве нее можно использовать обыкновенную металлическую крышку от банки или вырезать из стали круг, приварить к отверстию, расположенному у края крышки вертикально болт, в заслонке просверлить отверстие, надеть ее на болт и закрутить гайкой. Таким образом, получится сдвигаемая по оси заслонка-поддувало.Для удобства крышку можно оснастить двумя ручками в виде скоб из металлических прутков.


   Заслонка для печи (поддувало)

6. Монтируем дымоход для выхода дымовых газов из зоны горения. Для этого используем патрубок диметром 10 см и соответствующую трубу, которую будем подключать к патрубку, соединяя их хомутом. Патрубок герметично привариваем к отверстию на верхней боковой части печи.


   Монтируем дымоход для выхода дымовых газов

7. Подключаем дымоход, надевая его на парубок. Уплотняем соединение теплоизолирующим материалом. Сверху затягиваем проволокой или полоской металла с отверстиями под болты.
8. Печь необходимо установить на опору. Для опоры потребуются металлические профили. Вырезаем 3-4 равных по длине участка металлического профиля и привариваем их к корпусу печи на опилках.

Все металлические детали печи сильно нагреваются. Не рекомендуется устанавливать печь вблизи легковоспламеняющихся жидкостей, материалов и поверхностей, а также прикасаться без защитных рукавиц к раскаленному металлу. Нельзя оставлять печь без присмотра. Выполняя эти несколько простых правил безопасности, вы защитите свое имущество от пожара, а печь будет эффективно работать, обогревая помещение.

Печь на опилках без внешнего контура

Плюс конструкции – не требуется применения конусной трубы для закладки топлива и удобство очистки печи от продуктов сгорания.

Чтобы сделать такую печь на опилках, понадобится бочка/труба/отрезок газового баллона с толщиной стенок 5 мм. Также пригодятся: болгарка с отрезными и зачистными кругами/ножовка по металлу/зубило и молоток; сварочный аппарат; листовая сталь; металлическая арматура; шпильки; трубы для дымохода.

1.Делаем топливный бак

Для этого подготовим металлическую бочку или трубу. Если используется баллон, то с него необходимо срезать вершину, из которой в дальнейшем сделаем крышку. Оптимальный объем — 200 литров. Используем отрезок трубы с толщиной стенок 10 мм и внутренним диаметром 40 см. В верхней части топливного бака вырезаем отверстие диметром 10 см для последующего монтажа патрубка, крепящегося к дымоходу. В нижней части высверливаем отверстие диаметром 5 см. Сюда крепим трубу соответствующего размера с заранее просверленной в ней перфорацией (около пятидесяти отверстий по 8-10 мм каждое). Верхушку перфорированной трубы герметично завариваем.

2.Привариваем патрубок на боковую стенку топливного бака. Она послужит дымоходом.
3.Крышка на печку

Крышку вырезаем из толстого листа металла и усиливаем по краям арматурой/уголками. Наверх привариваем ручку для удобства использования. Если печь монтируем из баллона, то оставшуюся верхнюю часть приспосабливаем под крышку, аналогично укрепляя ее края.

Чтобы печь можно было удобно очищать от пепла, к наружным боковинам печи привариваем две шпильки и собираем из металлических уголков конструкцию-опору (два уголка-стойки и основание в форме квадрата). Таким образом, для очистки печи, ее достаточно будет перевернуть.

Печь на опилках из двух бочек

Печь состоит из двух основных частей: в первой происходит горение; вторая – теплообменник.

1. Заранее подготавливаем две металлических бочки. Чем толще будут стенки, тем долговечней буде конструкция. Первую бочку берем объемом двести литров, вторую – пятьдесят литров. Можно использовать кожухи от стиральных машин квадратного сечения.
2. Отрезаем верхнюю часть бочки-кожуха. Из меньшей части делаем крышку, укрепляя ее края арматурой или уголками. Привариваем ручку-скобу к крышке.
3. Из трех уголков (длина 10-12 см) делаем ножки. Длина 10-12 см.
4. Вырезаем болгаркой лист металла, который устанавливаем как перегородку-опору для монтажа камеры, в которой будет происходить процесс горения топлива. В центре перегородки высверливаем отверстие диаметром 6 см.
5. Вставляем внутрь конструкции меньший по объему бак с высверленным отверстием (6 см). Отверстие на дне и отверстие в перегородке должны совпасть.
6. Укладываем перегородку на опору в форме треугольника (подставку) из сваренных между собой стальных прутьев. Высота опоры 15 см. Саму треугольную подставку устанавливаем на дно внешнего кожуха.
7. Под перегородкой монтируем ящик для сбора продуктов сгорания. Ящик состоит из дна, боковых и торцевых стенок и ручки-скобы для удобства открывания и закрывания печи. Вырезаем для него в стенке внешнего бака отверстие 30х13 см. Привариваем к отверстию короб из стали (толщина 1 мм).
8. В центральную часть бака герметично привариваем патрубок, предварительно вырезав для него подходящее по размеру отверстие. Трубу дымохода будем подсоединять к патрубку посредством хомута и теплоизоляционного материала.

Далее производим закладку топлива, по-прежнему используя конусообразную трубу вокруг которой тщательно утрамбовываем опилки. Затем вынимаем трубу, поджигаем длинную спичку и кидаем ее внутрь канала, оставшегося после извлечения трубы.

Чтобы защитить металлические части печи на опилках от коррозии, покрываем все детали жаростойкой краской или смесью алюминиевой крошки и жидкого стекла.

Видео — печь на опилках своими руками

Меньше площадь – меньше тепла

Существуют печи длительного горения с подключенными водяными и воздушными контурами. Благодаря этому, печь на опилках позволяет отапливать достаточно большую площадь.

Мы в статье об отопительных печах для теплиц уже рассматривали вариант печи на опилках, сделанный своими руками, но данный вариант печи способен отапливать сравнительно небольшую площадь, и это обусловлено не отсутствием водяного или воздушного контура, а небольшой площадью использования горячих газов.

На рисунке представлены чертежи данной печи.

Как видно, при полной загрузке тепловая площадь печи составляет примерно 1/3 общей площади. На рисунке эта область выделена красной штриховкой.

При такой компоновке существует потеря тепловой энергии, уходящей через дымоход. Конечно, можно попытаться получить как можно больше тепла, увеличив длину прохождения дымохода через отапливаемое помещение. Но это не совсем рационально, а в отдельных случаях попросту невозможно из-за конструктивных особенностей помещения и его площади.

Данная печь на опилках длительного горения хороша своей простотой, ведь по большому счету изготовить ее можно в течение нескольких часов из подручных материалов.

По какому принципу работает печь на опилках

Принцип работы печки на древесных опилках длительного горения заключается в основных температурных процессах:

• Аккумуляции тепла в результате тления древесного топлива и утилизации газа через него в дымоотводную трубу.
• Выделении тепла из тлеющего топлива и выведении пиролизных газов в дымоход через наружный контур после их полного охлаждения.

Медленное горение обеспечивает высокую теплоотдачу отопительного оборудования, сокращение расхода топливного материала и общего количества загрузок.

Одна закладка топлива рассчитана на 8-10 часов тления с аккумуляцией достаточного количества тепловой энергии. Кроме того, подобная печь оборудуется регулятором для дозировки внутреннего объема воздуха в процессе горения.

После загрузки опилок в топливное отделение происходит перекрытие всех входных отверстий для снижения притока воздушных масс извне. Процесс тления сопровождается выделением пиролизного газа, который способствует аккумуляции большого количества тепла.

Схема печи на опилках.

На рисунке предоставлена подробная схема печи длительного горения.

Печь состоит из наружного корпуса, внутреннего цилиндра для топлива, нижней дверки для регулировки потока воздуха и уборки золы, дымохода, верхней крышки для загрузки опилок и конического кола для создания воздушного канала при утрамбовке опилок.

Как пользоваться такой конструкцией

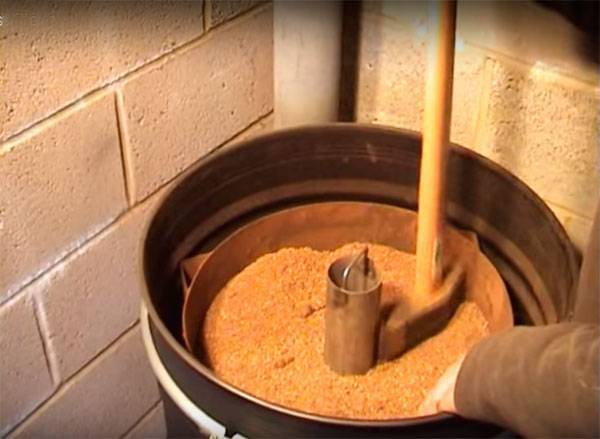

В самую середину внутреннего цилиндра вставляется конус. Оставшееся свободное пространство заполняется опилками. При засыпании их хорошо утрамбовывают. От плотности трамбовки, зависит время тления. Чем плотнее они лежат, тем дольше длится процесс.

Чтобы исключить возгорание верхней части, сверху тонким слоем просыпают песком. После этого аккуратно вытаскивается конус. Внутри печи получается конусообразное отверстие. Через него будет проходить воздушный поток, обеспечивающий хорошее тление опилок.

Печка закрывается крышкой. Чтобы ее поджечь, в ящике создают небольшой костёр, который создаст горение.

Во время работы печи, когда опилки тлеют, не нужно их дополнительно подсыпать. Когда они полностью истлеют, печь загружается новой порцией.

Вот поэтому и говорят о такой печке, как о конструкции, создающей длительное горение. К примеру, загрузив один раз 200-литровую бочку, опилки будут тлеть около 10 часов.

Новая система на старых принципах

Но и это еще не все. Печь самодельная на опилках позволяет создать еще более эффективные конструкции.

На снимке представлен котел длительного горения с возможностью подключения к системе водяного отопления. Что примечательно, котел можно изготовить своими руками, работает он на опилках, мелкой щепе и различных бытовых отходах. Но конечно, в первую очередь он предназначен для работы на опилках.

При более внимательном рассмотрении наши читатели заметят некоторое сходство данного котла с печкой «бубафоня». Но это не совсем так.

Проходящая через крышку труба хоть и является поддувалом, но не имеет форму поршня и при работе котла совершенно неподвижна. На данном рисунке представлен полностью заправленный котел. Как видно, труба утоплена почти полностью внутрь, у «бубафони» она бы значительно выступала из котла.

Особенности использования печи

Эксплуатация печей на опилках имеет существенные отличия от традиционных дровяных или угольных устройств. Загрузка топлива осуществляется в специальную топливную камеру, которая полностью заполняется до дымоходной трубы. Сверху на опилочную массу выкладываются тонкие ветки, бумага или ветошь, пропитанная горючей смесью. Далее устанавливается пресс, а камера закрывается крышкой.

После начала процесса горения заслонка остается неподвижной, а устройство находится на прогреве до следующей топливной подачи.

Важно! В печи на древесных опилках длительного горения нельзя делать дозагрузку топлива в середине процесса. Устройство не открывается до момента полного сгорания опилок.

Сам процесс горения начинается в центре заложенной топливной массы, далее переходит на окружности стенок. По мере тления спрессованные опилки существенно уменьшаются в объеме, что и обеспечивает продолжительность горения до 10 часов.

Коэффициент теплоотдачи буржуйки на опилках напрямую зависит от диаметра и объема топливной камеры. Длинные и суженные конструкции обеспечивают ускоренный нагрев, а устройства большого диаметра – медленный и с высокой теплоотдачей.

Положительные характеристики печей на опилках

Отопительные агрегаты имеют ряд положительных характеристик:

• Продолжительность процесса горения при одной закладке опилок от 8 до 18 часов.
• Автономная работа без необходимости человеческого контроля.
• Эргономичный корпус и небольшой вес.
• Высокая теплоотдача за короткий промежуток времени.
• Не требует обустройства дополнительного фундамента.
• Возможность закладки различного типа топливного материала – опилок, дров, щепок и пеллет.
• Долговечность, безопасность и надежность эксплуатации.
• Полное сгорание топлива и минимальное количество золы.
• Пониженное дымовыделение.
• Простота сборки в домашних условиях из подручных материалов.
• Доступная стоимость изготовления.
• Возможность использования для организации горячего водоснабжения и приготовления пищи.

Существенных недостатков у подобных самодельных печей практически нет. Единственный негативный момент заключается в том, что они абсолютно неэффективны для обогрева больших площадей.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

• Вот некоторые из способов и предметов, которые разграничивают пространство:
• установка барной стойки;
• кухонный остров;
• большой стол;
• монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.
Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Топливо загружено — запуск

• Можно поджигать топливо.
• Поджигать можно и без установленной крышки, но лучше крышку установить сразу, а в поддувало плеснуть немного отработки с керосином или бензином, достаточно 50 г.

Наш совет: для регулировки тяги на поддувале можно установить заслонку в дымоходе.

• После того как топливо загорится, необходимо прикрыть заслонку на ¾ отверстия.
• Через 2-3 минуты заслонку необходимо слегка открыть и отрегулировать нужную подачу воздуха.
• Когда печь выйдет на рабочий режим, можно будет услышать ровное гудение. С помощью заслонки регулируется режим работы печи.

Полезное видео

В этом видео владелец частного дома рассказывает, как продлить горение опилок в печи:

Конструкция печи

Печь на опилках имеет предельно простую конструкцию. Традиционно в состав такого агрегата входят следующие элементы:

• отсек для загрузки топлива;
• поддувало, через которое в печку поступает воздух;
• дымоотводящая труба с задвижкой;
• крышка.

Минимальное количество конструктивных элементов делает сборку такой печки предельно простой и быстрой, а сам агрегат максимально надежным, т.к. чем меньше компонентов входит в состав системы, тем более стабильной она является.

Печь на опилках с наддувом
