Котел на отработанном масле своими руками: чертежи, инструкция

Котлы на отработке своими руками — какие имеют характеристики и положительные качества? Также пошаговая инструкция изготовления своими руками, правила эксплуатации и блиц-советы.

Процесс изготовления насоса для печи на отработке

Конструкция подразумевает опускание масляного насоса от скутера в емкость с маслом. От него будет идти длинный вал на поверхность к мотор-редуктору стеклоподъемника, который послужит электроприводом системы. Чтобы это реализовать, нужно сварить из трех шпилек М6 и перемычек каркас, на одном конце которого будет крепиться насос, а на втором электромотор. Длина шпилек для этого должна соответствовать глубине емкости с отработкой. Они свариваются треугольником под отверстия на маслонасосе.

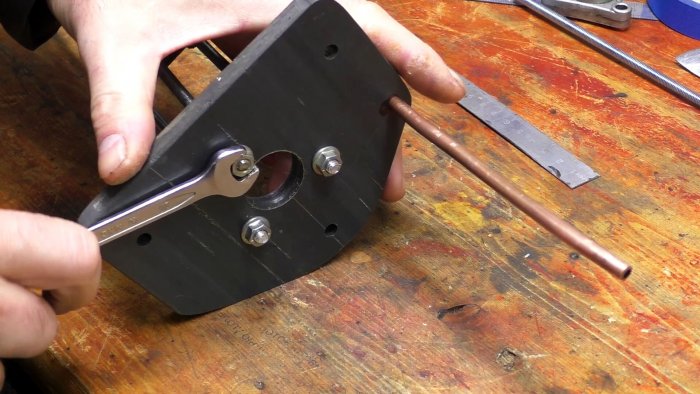

Из толстой листовой стали нужно вырезать переходную плиту для масляного насоса. В ней сверлятся отверстия для забора и нагнетания масла, а также каркаса из шпилек. На забор нужно поставить сетку, чтобы внутрь не попала стружка, присутствующая в отработке.

Из медной трубки 6 мм нужно выгнуть канал подачи масла. На одном конце ее необходимо развальцевать. Она вставляется в плиту. Для этого отверстие должно иметь фаску. Трубка выворачивается в сторону электропривода на выход из емкости.

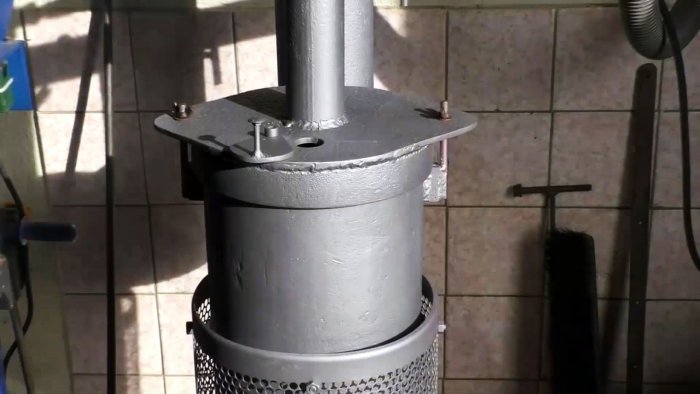

На край каркаса с помощью гаек устанавливаются и сжимаются между собой насос и переходная плита с трубкой. На вал маслонасоса накручивается удлиненная гайка. В нее вворачивается шпилька, которая передаст крутящий момент от мотор-редуктора.

Из толстого пластика вырезается переходная плита для крепления мотор-редуктора к каркасу.

Далее нужно оснастить вал стеклоподъемника переходником под внутреннюю резьбу М6, чтобы соединиться со шпилькой, идущей от насоса. Для этого на его шестерню вклеивается эпоксидной смолой трубка или часть форсунки. Сверху на нее приваривается удлиненная гайка М6.

Далее устанавливается пластиковая плита, затем сам привод. Центральную шпильку нужно будет законтрить, так как она может выкручиваться при вращении. Трубка подачи крепится к каркасу стяжкой.

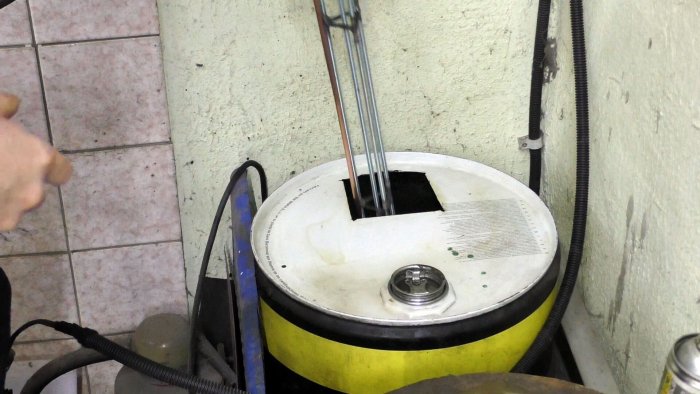

Далее насос погружается в емкость с переработкой. Его питание осуществляется блоком 12 В через регулятор оборотов, на котором скорость подкачки масла выставляется под мощность печки.

Конструкция и чертежи отопителя

Мастера, занимающиеся изготовлением котлов на отработанном масле, применяют на практике 3 способа сжигания отработки:

• поверхностное горение с пиролизным дожиганием в перфорированной трубе и вторичной камере;
• использование горелок Бабингтона и других самодельных конструкций;
• сжигание в пламенной чаше, подача топлива организована капельным методом, воздух нагнетается принудительно.

Способы сжигания отработанных масел в самодельных обогревателях – пиролизное горение, пламенная чаша, горелочное устройство Бабингтона

Первый вариант реализован в знаменитой гаражной печке, состоящей из 2 камер, соединенных вертикальной перфорированной трубой. Второй метод мы подробно описали в соответствующей публикации – изготавливается горелка Бабингтона и встраивается внутрь корпуса стального котла, ранее работавшего на дровах.

Мы предлагаем остановиться на третьем варианте – печи-капельнице, переделав ее в двухоборотный (правильное название — двухходовой) водяной котел. Ниже на чертеже представлена базовая версия данной печки, изготовленная из трубы Ø219 мм. Почему новичкам рекомендуется взять за основу капельный принцип работы отопительного агрегата:

1. Устройство масляных горелок довольно сложное. Для сборки требуется некоторый опыт и финансовые вложения (например, для «Бабингтона» придется купить компрессор).
2. Отопители поверхностного горения пожароопасны (стреляют пламенем при попадании воды в топливо). Оснастить чудо-печку водяной рубашкой – задача непростая.
3. Расход топлива при поверхностном сжигании непомерно велик – до 2 литров отработки за 1 час.
4. По отзывам на форумах, капельницы надежны и способны работать без автоматики (правда, хозяину придется уделять котлу некоторое время, чтобы приноровиться к ручному управлению). Агрегат относительно прост в изготовлении.

Печь-капельница — прототип двухходового водогрейного котла для сжигания жидких видов топлива

Примечание. Как самостоятельно сделать капельную печку на отработанном масле, мы подробно рассмотрели в отдельной пошаговой инструкции. Если вас интересуют другие разновидности самодельных обогревателей на жидком топливе, пройдите на авторитетный тематический форум termoportal.ru.

Схема жидкотопливного котла

Представленную на чертеже схему капельницы нужно переделать, поскольку вместе с жаротрубным теплообменником конструкция не поместится внутрь газового баллона — придется искать большую трубу диаметром 400 мм. Габариты теплогенератора можно уменьшить без потери мощности (15—20 кВт) следующим образом:

• дожигатель смастерить из трубы DN40, изменив количество и диаметр отверстий (точнее указано на чертеже);
• для камеры сгорания возьмите трубу DN150;
• водяную рубашку сварите из двух газовых баллонов из-под пропана;
• теплообменник – минимум 8 жаровых труб Ø32 мм;
• размер чаши – по камере сгорания (DN150);
• высота от края дожигателя до дна чаши – 6.5—7 см.

Как устроен двухоборотный котел,  действующий на отработанном масле, показано на чертеже. Отличие от простой капельницы заключается в жаротрубном теплообменнике, размещенном между стенками камеры сгорания и наружной обшивкой. Соответственно, патрубок дымохода переместился в нижнюю зону корпуса.

Для справки. Котел называется двухходовым, поскольку продукты горения делают 2 оборота по трубам и дважды меняют направление движения, прежде чем уйти в дымоход. Существуют и трехходовые версии теплогенераторов с верхним дымоходным патрубком.

Принцип работы агрегата

Этот раздел предназначен для новичков, кому раньше не приходилось заниматься отопительным оборудованием на жидком топливе – отработке либо солярке. Представленный на чертеже котел работает по следующей схеме:

1. По трубке, проходящей внутри дожигателя, течет отработанное автомобильное масло. Способ подачи – самотеком или с помощью насоса.
2. Воздух в зону горения нагнетается электрическим вентилятором.
3. Капли масла, падающие на дно раскаленной чаши, испаряются и сразу воспламеняются. Дожигание поднимающихся масляных паров происходит напротив всех отверстий, просверленных в центральной трубе.

   Схема сжигания отработанного масла в котле и движения дымовых газов через огнетрубный теплообменник

4. Выделяющееся от пламени тепло напрямую передается водяной рубашке котла. Горячие дымовые газы, вытесняемые воздухом от вентилятора, проходят сквозь жаровые трубы, отдают часть теплоты и вылетают в дымоход.

В зависимости от качества топлива и режима работы чистка теплогенератора производится 1 раз в 3—7 дней. Основная масса сажи скапливается в чаше, которая легко вынимается через специальный люк. Как функционирует капельный котел на отработанном масле, сделанный своими руками, расскажет один из мастеров в очередном видео:

Современные насосы для перекачки и фильтрации отработанного масла.

Это станции Ecoheat NPF 35/40, главное предназначение которых очистка и фильтрация отработанного масла. Применение NPF 35/40 на вашем объекте позволит вам гораздо эффективнее подготавливать топливо к сжиганию. Хорошо подготовленное топливо — залог бесперебойной работы вашего отопительного оборудования! Поставляются в исполнении 220В и 380В.

Это топливный насос для перекачки отработанного масла СП-1. Предназначен для перекачки отработки из стандартной, 200 литровой бочки. С фильтрацией!

Это NPF 25/30, насосы для перекачивания отработанных масел, дизельного и печного топлива. Имеют одну ступень фильтрации. Диапазон применения широкий — перекачка из одной емкости в другую, и заполнение стандартного навесного бака печи и др. Для однофазных и трехфазных сетей.

Это фиспакет (насосная часть) для горелок на отработанном масле Kroll. Штатный базовый комплект, который отвечает за подъем отработанного масла из емкости, подогрев с фильтрацией, а также подачу его в горелку.

Принцип работы котла

Отопительный котел, работающий на отработанном масле, функционирует, исходя из целого ряда моментов. Установленный масляный нанос забирает требуемое количество горючего из расходной емкости и переводит его в специальную испарительную камеру.

По сути, она представляет собой стандартную металлическую трубу. Стоит отметить, что для этой цели лучше всего брать трубу с довольно толстыми стенками, чтобы она могла выдержать максимально высокую температуру.

Чтобы отработанное масло стало пригодным для использования в системе отопления, его доводят до температуры 40 градусов. При попадании горючего на дно камеры оно постепенно начинает испаряться, становясь масляным паром, который в дальнейшем поднимается в камеру сгорания.

Обязательно учитывают при сборке подобного котла, что любая система, которая функционирует за счет отработанного масла, в обязательном порядке должна быть оснащена системой подогрева. Если пренебречь подобным моментом, то отработанное масло не будет становиться требуемой температуры.

Это приведет в дальнейшем к плохому воспламенению горючего, оно не сможет сгореть в полном объеме. Этот же факт станет причиной образования большого количества сажи, от которой котел придется постоянно очищать, чтобы он не вышел из строя.

Чтобы камера сгорания нормально работала, в ее конструкцию добавляют так называемый перфорированный воздуховод, через который за счет особого вентилятора наддува приходит дополнительный воздух. Далее масляные пары будут перемешиваться с воздухом и образовывать определенную смесь, способную полностью сгореть. В результате теплоноситель системы отопления будет прогреваться в полной мере, а продукты сгорания уйдут в дымоход.

Обязательно учитывают при сборке подобного котла, что любая система, которая функционирует за счет отработанного масла, в обязательном порядке должна быть оснащена системой подогрева

Принцип действия

Котел на отработанном масле

Котлы на отработанном масле с водяным контуром имеют некоторые различия с дизельными/газовыми конструкциями. Перед сжиганием топливо нужно сильно разогреть в специализированной камере, которая чаще всего располагается с внешней стороны горелки.

Принцип работы:

• Посредством насоса из бака хранения топлива отработка транспортируется в резервуар предварительного нагрева. Специальный поплавок регулирует поступаемый объем.
• С помощью нагревательного элемента (ТЭН) масло доводится до показателей 80-110°С.
• После достижения рабочей температуры топливо через форсунку транспортируется в камеру сгорания, где перемешивается с воздухом с помощью турбонаддува.
• Теплообменник нагревается и передает энергию теплоносителю, циркулирующему в контуре.

Устройство котла на отработке

Вертикальные капельные модели функционируют немного по другому принципу:

• из внешнего резервуара масло переливается на горячую чашу, расположенную в камере сгорания;
• попав на раскаленную поверхность, топливо испаряется;
• за счет нагнетания воздуха полученная смесь полностью сгорает.

Стенки камеры в этом случае представляют собой водную рубашку, которая при нагреве делится теплом с теплоносителем.

Воздушно-масляная смесь сгорает при температуре, которую определил производитель. Чаще всего параметры варьируются в пределах 600°С. Важно следить, чтобы не было отклонений от нормы, иначе это приведет к быстрому загрязнению камеры сгорания и других деталей оборудования, процесс выгорания топлива будет неполным и внутри котла начнут образовываться токсические вещества. Чтобы повысить безопасность и увеличить срок службы конструкции, пуско-наладочные работы желательно доверять профессиональным мастерам с соответствующей квалификацией.

Для выработки 11 кВт тепла необходимо 1 л. отработки. При естественных потерях в среднем при мощности 30 кВт будет расходоваться 3 литра топлива в час. Указанные в инструкции производителем параметры в основном рассчитаны на беспрерывную работу оборудования.

Дозатор

Специфика работы котлов на отработанном масле заключается в создании устройства для подачи топлива. Рекомендуется разработать простую и надежную схему, по которой масло будет поступать в камеру сгорания в нужном объеме.

Проектировщики котлов «Геккон» пошли по пути «наименьшего сопротивления». Был использован принцип сообщающихся сосудов. Дозатор устанавливается отдельно от котла и соединяется с ним с помощью топливопровода.

(Схема дозатора)

Регулировка подачи топлива происходит посредством установки положения поплавка. Он отрывает (закрывает) подающий кран. Таким образом можно уменьшать или увеличивать мощность отопления.

При расчете самодельной конструкции котла на отработанном масле необходимо учитывать следующие нюансы:

• Объем дозатора;
• Механизм его пополнения;
• Материал изготовления поплавка. Он не должен разрушаться под воздействием топлива.

Имея общее представление о принципе работы котлов этого типа можно приступать к изготовлению конструкции своими руками.

Преимущества и недостатки

К главным плюсам масляного котла относят:

• Автономность. Отопительная система на масле не требует газообеспечения.
• Надежность. Простая, понятная конструкция при правильной и аккуратной эксплуатации редко требует ремонта. Главное своевременно проводить ТО и менять износившиеся детали.
• Выгода, экономия. Отработанное масло относится к недорогим и эффективным видам топлива и обходится дешевле, чем газ и электричество.
• Широкий спектр применения: офисные здания, жилые дома, производственные/промышленные зоны и т.д.
• Экологичность. В процессе работы топливо выгорает полностью, что гарантирует отсутствие выбросов вредных веществ в атмосферу.
• Быстрый нагрев. Рабочая температура достигается быстро, отдача тепла начинается с первых минут функционирования.

Помимо достоинств котел на отработке имеет незначительные минусы:

• Необходимость в регулярном обслуживании. Так как отработанное масло относится к вторсырью, в его состав входят разнообразные примеси, которые оседают на поверхностях конструкции. Для снижения частых поломок стенки камеры сгорания требуют постоянной очистки от загрязнений.
• Монтаж дымохода. Котлы на масле нуждаются в установке дополнительных элементов.

Перед тем как выбрать оборудование этого типа необходимо оценить доступность топлива. Отработку в основном реализуют на СТО, некоторых предприятиях.

Комментарии

shtirlits31

всем добрый день. я применяю уже больше года для отапливания дома котёл на отработке. дом из пенобетона, утеплён хреново, вертикальные швы в кладке иногда от улицы оберегает только штукатурка(рабочие криворукие были видать. ). мансарда вообще непрерывное решето. дом 420м.кв, двухэтажный таунхаус, 100м.кв тёплых полов, косвеник на 250 литров. и это все добро тащит котёл на 25 кВт. масла поедает в дикие морозы до 3т в течении месяца. за время применения котла накопился некий опыт и появил.

Марсель Хамитов

здравствуйте! не имели возможности бы мне написать разглядывали ли вы печь от компании Савпечи и нужно ли перейти на отработку при стоимости одного литра 15 р. на квадратуру дома 280 кв.м

Как работает котел на отработке

Принцип работы твердотопливного котла на отработке заключается в сжигании масла – процесс похож на работу паяльной лампы, то есть топливо при сгорании преобразуется в газ, а воздух для поддержания пламени втягивается форсункой.

Выделим несколько особенностей работы котла на отработке:

• конструкцией предусмотрены два резервуара, расположенные друг над другом;
• для сопряжения емкостей служит труба, по которой движется воздух;
• в нижнюю емкость заливают отработанное масло;
• нагреваясь, масло испаряется и перемещается в горелку;
• при доступе воздуха пары воспламеняются;
• смесь горящих газов с кислородом перемещается в верхнюю емкость, где сгорает окончательно, а отходы эвакуируются в дымовую трубу.

Советы по установке

Монтаж котла, использующего отработанное масло, практически не отличается от установки отопителей других типов. Есть одно преимущество: благодаря наличию турбонаддува и бездымному горению жидкого топлива дымоход необязательно задирать на 6—7 метров. Достаточно вывести оголовок дымоотвода из зоны ветрового подпора и поднять на высоту 4 м.

Касательно правильного монтажа дадим такие рекомендации:

1. Котел и не защищенные изоляцией стальные дымоходы располагаются на расстоянии 0.5 м от горючих стен и других элементов деревянного дома. Минимальный отступ от несгораемых конструкций – 100 мм.
2. Проход сквозь внешнюю стену и весь наружный участок газохода выполняйте утепленной трубой – сэндвичем, иначе будет много конденсата и сажи. Подробно технология устройства дымохода описывается в отдельном материале.
3. Обязательно установите на подающей магистрали отопления группу безопасности.
4. Организуйте в топочной хорошую вытяжку для удаления запахов. Забор воздуха на горение можно предусмотреть с улицы.
5. Оснастите нагнетатель регулятором оборотов, а маслопровод – вентилем. Это позволит управлять мощностью теплогенератора вручную. Не путайте регулировочный вентиль с обычным краном, запорная арматура ставится на трубопроводы в любом случае.
6. Сделайте примитивную автоматику аварийной остановки – поставьте на подачу термостат, отключающий вентилятор и масляный насос в случае перегрева теплоносителя.

Вариант монтажа теплогенератора с нижним подключением дымохода

Если отработка подается самотеком, то ради безопасности желательно поставить на топливную магистраль электрический отсекающий клапан. Одна тонкость: после аварийного отключения котел самостоятельно не запустится, придется разжигать масло вручную либо мастерить автоматический розжиг.

Работу котла очень желательно подстраховать на случай отключения электроэнергии. Автомобильный вентилятор, рассчитанный на напряжение 12 вольт, можно запитать от обычного аккумулятора, остальное оборудование – насосы, термостаты – через блок бесперебойного питания.

Подачу отработанного масла в камеру сжигания котла проще всего организовать самотеком – из подвешенной к стене емкости. Но за подобной системой нужно постоянно следить плюс по мере опорожнения интервал между каплями увеличивается, а интенсивность горения уменьшается.

Отсюда рекомендация: после первичного испытания двухоборотного котла на отработке приобретите насос от мотоцикла «Урал» (или подобный) и установите в бочку с топливом. Как это осуществить, смотрите в последнем видеосюжете.

Составление чертежа

Не обязательно делать котел по определенной схеме. На практике мастера выбирают оптимальный чертеж и адаптируют его согласно имеющимся условиям. Делается анализ имеющихся материалов, составляется перечень необходимых инструментов.

(Чертеж простого котла на отработанном масле)

Для начала можно рассмотреть конструкцию несложного котла. Он состоит из следующих компонентов:

• Двух бочек. Нижняя необходима для установки отопительного оборудования, верхняя выполняет функции бака для воды;
• Труба с отверстиями и крышкой заслонкой;
• Емкость для масла.

Преимущество этой системы заключается в простоте изготовления. Но из—за отсутствия зольника и нагнетателя воздуха КПД у котла будет небольшой.

Лучше всего сделать самодельные аналоги исходя из фактических размеров конструкции.

Правила эксплуатации

При использовании отопительного котла, работающего на отработанном масле, необходимо соблюдать определенные правила. В противном случае, может возникнуть загазованность помещения или даже возгорание.

Основные правила при пользовании котлом следующие:

• Работающий аппарат запрещается оставлять без присмотра;;
• Когда котел включен, в него нельзя добавлять горючее;
• В котле подобной конструкции можно сжигать исключительно отработанное масло, он не приспособлен для использования других видов топлива;
• Нужно следить за тем, чтобы на поверхность раскаленного котла не попадала вода, иначе из-за резкого остывания он может попросту лопнуть;
• У работающего котла отверстие горелки должно быть всегда открыто;
• Горючие и легковоспламеняющиеся вещества возле котла держать категорически запрещено;
• При включенном котле заслонку не закрывают, иначе весь угарный газ пойдет в помещение.

У работающего котла отверстие горелки должно быть всегда открыто

Изготовление котла на отработке своими руками

Если вы все-таки решите собирать котел на отработанном масле своими руками – чертежи позволят разобраться в его строении и подготовить нужное количество материала.

В процессе работы вам понадобится:

• листовой металл – для емкостей можно взять листы толщиной 4 мм, а крышку сделать из металла 6 мм толщины;
• дымовая труба сечением 100 мм;
• подставки или уголки для ножек;
• болгарка с кругом по металлу;
• сварочный аппарат и электроды к нему;
• дрель и сверла по металлу.

Как вариант, чтобы не варить топку специально, можно взять старый газовый баллон подходящего размера или даже использованный компрессор от холодильника.
