Регистры отопления: изготовление, применение, характеристики

Регистр отопления – это составная часть системы отопления, прибор, состоящий из нескольких параллельно расположенных горизонтальных гладких труб. Данная разновидность отопительных приборов не завоевала особой популярности среди частных домовладельцев и этому есть объективные причины. Система отопления на основе регистров обладает большим объемом теплоносителя, для нагрева которого требуется потратить гораздо больше энергии, чем в случае с обычными радиаторами.

Мобильный отопительный регистр с встроенным ТЭНом позволяет в случае аварийной ситуации за короткое время переместить прибор на другое место.

Стоимость

Стоимость регистров зависит от материала изготовления и от того, покупаете вы готовое изделие или делаете сами конструкцию из того, что есть под рукой.

Самые простые самодельные регистры из гладких труб ценятся как раз из-за небольшой цены. Покупные простые конструкции из нержавейки для ванной также вполне доступны. Конструкции из меди очень дороги, но если устанавливается отопительная система из меди, то их использование оправдано. Самые дорогие — эксклюзивные дизайнерские разработки. Изготовление таких изделий влетит в копеечку, но результат того стоит — оригинальные регистры служат изюминкой интерьера.

Регистры из стали с ребрами

До того, как устанавливать регистры из стальных труб с ребрами, рекомендуют главное внимание уделить объему трубы. Для частного дома мастера советуют установки с объемом на 3 или 4 сантиметра.

Видео

Можно брать для работы трубопрокаты большего диаметра, но он не должен превышать 8 сантиметров. Главная причина кроется в обогревательном котле. Устройство типа, которое ставиться в быту, не может выработать большого количества тепловой энергии, достаточной для согрева объемных площадей.

Выполняя расчеты, нужно принять к сведению протяженность одного ребра регистра и его отдачу тепла на каждый метр площади. Если привести пример, то метровая труба с сечением внутри на 60 мм сможет обогреть приблизительно один квадратный метр.

Подсчитав нужное число регистров, округление проводят в сторону увеличения. Но, есть определенные условия, при которых полученные показатели увеличивают на 20, и даже на 50 процентов. Сюда относится:

• Наличие в помещении большого числа проемов для окон и дверей.
• Небольшая толщина стенок.
• Низкокачественное утепление помещения, или его полное отсутствие.

Простой регистр отопления имеет меньшую теплоотдачу, нежели устройства с ребрами. Они не только увеличивают теплоотдачу, но и превращаю регистр в дизайн – радиатор, который может играть важную роль в эстетическом решении интерьера.

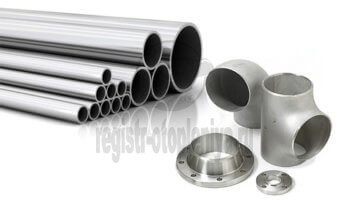

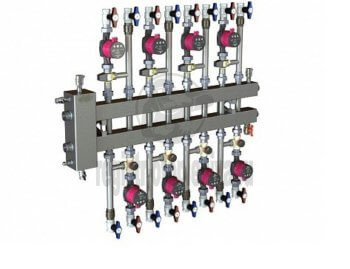

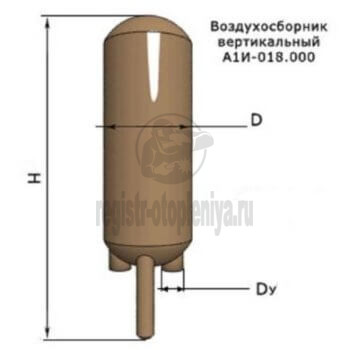

Производим дополнительные комплектующие

Расчет регистров отопления

Чтобы в доме не было холодно и отопление равномерно прогревало все помещения, важно рассчитать количество регистров для каждого помещения. Для покупных приборов их мощность смотрят в паспорте и рассчитывают количество приборов, для самодельных трубчатых нагревателей длину труб придется определить самому.

Вычисление необходимой тепловой мощности для обогрева помещения

Если ваш дом построен по проекту, то данные о необходимой мощности отопительных приборов имеются в документах — надо их найти и использовать.

Если проекта инженерных систем нет, то пользуются традиционными приближенными данными по потерям тепла:

• 100 Вт на 1 м² площади помещения с одной наружной стеной и одним окном.
• 120 Вт на 1 м² площади помещения с двумя наружными стенами и одним окном.
• 130 Вт на 1 м² площади помещения с двумя наружными стенами и двумя окнами.

Считают суммарные потери тепла, полученную мощность увеличивают на 20% (умножают на 1,2) и получают общую мощность всех отопительных приборов. В северных районах России желательно увеличить получившуюся мощность еще процентов на 20.

Мощность приборов в каждой комнате считают, исходя из вышеприведенных данных (теплопотери комнаты умножить на 1,2).

Точный способ расчета тепловых потерь дома очень сложен и применяется проектными организациями.

Вычисление тепловой мощности регистра

Количество тепла (Вт), поступающее от трубы в комнату, определяется по формуле:

[info-box type=»bold»]Q=K ·F · ∆t·0,9,[/info-box]

где:

• [info-box type=»bold»]K[/info-box] — коэффициент теплопередачи, Вт/(м2 · 0С), принимается в зависимости от материала трубы и параметров теплоносителя.
• [info-box type=»bold»]F[/info-box] — площадь поверхности, м2, рассчитываемая как произведение π·d·l.
• где [info-box type=»bold»]π = 3,14[/info-box], а d и l — диаметр и длина трубы соответственно, м.

[info-box type=»bold»]∆t[/info-box] — разница температур, 0С, определяемая в свою очередь по формуле:

[info-box type=»bold»]∆t= 0,5·(t1 + t2) — tк,[/info-box]

• Где: [info-box type=»bold»]t1 и t2[/info-box] — температуры на входе в котел и выходе из него соответственно.
• [info-box type=»bold»]tк[/info-box] — температура в отапливаемой комнате.
• [info-box type=»bold»]0,9[/info-box] — понижающий коэффициент для многорядного прибора.

[info-box type=»bold»]Для стальной конструкции коэффициент теплопередачи к воздуху равен 11,3 Вт/(м2 · 0С). Для многорядного регистра принимается понижающий коэффициент 0,9 на каждый ряд[/info-box].

Для расчетов можно использовать калькулятор расчета — их много в интернете, но вручную надежнее.

Теплоотдача регистров из гладких труб. Таблица

Значения коэффициентов теплопередачи для стальных гладкотрубных регистров приведены в таблице.

В частных домах разницу температур обычно 60-70 °С.

Как рассчитать нужное количество секций регистра

Количество покупных регистров определяют, поделив необходимую мощность на паспортную мощность прибора.

Для самодельных регистров делят необходимую мощность в каждом помещении на теплоотдачу одного погонного метра используемых труб. Получается необходимая суммарная длина труб. Затем эту длину распределяют между приборами, поделив на число труб — получают их длину. Тут возможны варианты — может быть несколько коротких приборов или один длинный.

Какие еще параметры следует учесть

Если возникает необходимость увеличения мощности прибора, то надо увеличивать длину труб, а не их диаметр. Эффективность системы с увеличением диаметра труб падает.

Если в системе применяется масло или антифриз, следует учесть, что они имеют меньшую теплоемкость, чем вода. При их применении отопительные приборы должны иметь большую площадь, чем приборы в водяной системе.

Если используются ребристые конструкции, то их теплоотдачу необходимо посмотреть в паспорте и учесть в расчетах.

Правила эксплуатации

Особых требований по эксплуатации регистров по сравнению с радиаторами нет:

Они должны быть надежно закреплены на ножках или прочных кронштейнах.

Любые отопительные приборы с водой не должны замораживаться.

При возникновении коррозии поврежденные места следует зачистить, покрыть антикоррозионной грунтовкой и закрасить в несколько слоев.

Регистры не должны служить подставкой для каких-либо грузов.

Необходимо следить, чтобы система отопления не завоздушивалась — это ухудшает ее работу.

Монтаж регистров в систему отопления

Правильная установка регистров отопления может быть осуществлена двумя способами – на резьбовых соединениях или с помощью сварочного аппарата. Все зависит от общей массы конструкции, ее габаритов и параметров системы теплоснабжения.

В целом специалисты рекомендуют руководствоваться теми же правилами, что и при установке радиаторов. Разница заключается только в размерах конструкции. Если необходимо выполнить подключение регистра отопления к гравитационной системе – обязательно соблюдается требуемый показатель уклона. Прибор теплоснабжения должен быть наклонен в сторону движения теплоносителя. Для систем с естественной циркуляцией таких требований не существует.

Для правильной установки отопительных регистров необходимо руководствоваться следующими правилами:

• Соблюдение минимальных расстояний от стены и оконных конструкций. Оно должно составлять не менее 20 см. Это необходимо для проведения технических или ремонтных мероприятий;
• Для резьбового подключения отопительного регистра применяются только паранитовые подкладки или сантехнический лен;
• Все отопительные регистры из профильных или стальных труб в обязательном порядке красятся. Это необходимо для предотвращения появления ржавчины на их поверхности.

Несмотря на то что показатель теплоотдачи отопительного регистра при этом снизится – срок безремонтной службы конструкции значительно возрастет.

Монтаж рекомендуется проводить не в отопительный сезон. После пробного запуска отопительной системы можно сравнить расчетную мощность регистра с фактической и в случае надобности внести оперативные изменения в конструкцию.

Правила установки регистров отопления своими руками

Регистры, как и большинство других отопительных приборов, устанавливаются возле наружных стен и под окнами. Под окнами обычно помещается конструкция из 4 труб. Часто вдоль глухой наружной стены пропускают один металлический трубопровод вблизи пола.

Приборы имеют немаленький вес и должны быть надежно закреплены на кронштейнах и опорах. Приваривать ножки к регистру нежелательно.

Расстояние между трубами должно быть равно одному диаметру плюс 50 мм (размеру профильной трубы плюс 50 мм). При близком размещении труб в регистре эффективность отдачи тепла снижается.

Изготовление регистров отопления

Для производства отопительных регистров используются стальные трубы различного диаметра (25-200 мм), которые свариваются между собой на расстоянии 50 мм друг от друга (снижение расстояния между трубами может привести к снижению теплоотдачи). Такое расстояние позволяет добиться максимальной теплоотдачи и свести к минимуму обоюдное излучение.

Регистр включает в себя подачу и обратку, а также установленный в верхней части прибора воздухоотводчик с шаровым краном. Патрубки на подаче и обратке могут быть выполнены в двух вариантах:

• Резьбовое соединение;
• Соединение под сварку.

При индивидуальном заказе регистров на заводе-изготовителе, регистры могут поставляться, как уже в готовом, собранном виде, так и в разобранном виде, что позволяет сэкономить средства на логистике.

Самостоятельное изготовление регистров отопления

Самостоятельно изготовить прибор отопления не очень сложно, нужны лишь небольшие навыки сварщика и сварочный аппарат.

Проще изготовить секционный прибор — для змеевика придется гнуть трубы достаточно большого диаметра, а аккуратно выполнить гибку в домашних условиях сложно.

До начала работ необходимо подготовить инструменты и материалы:

• Сварочный аппарат.
• Дрель.
• Болгарку.
• Молоток.
• Рулетку.
• Маркер.
• Струбцины.

Размечаются и нарезаются болгаркой заготовки из труб, труб-перемычек меньшего сечения (с внутренним сечением 20-25 мм), прутки такой же длины — для вваривания между трубами для жесткости конструкции. Заглушки вырезаются на 3-5 мм меньше внутреннего диаметра трубы — это позволит аккуратно «утопить» их в торце трубы. Толщина заглушек — 3-3,5 мм.

Размечаются отверстия для труб-перемычек, патрубков для подсоединения регистра к системам и кранам Маевского. Отверстия высверливают дрелью.

Перед тем как сварить регистр, необходимо разместить все заготовки на строго горизонтальной поверхности — металлическом верстаке или площадке во дворе.

Последовательность сборочных работ

Работы по сборке регистра выполняются в следующем порядке:

• При горизонтальном размещении заготовок фиксируют перемычки и прутки (при необходимости), прихватывают в нескольких местах сваркой. С одной стороны прибора между трубами вваривается трубка-перемычка, с другой — пруток, соединяющий две нитки.
• Затем устанавливают конструкцию вертикально, приваривают перемычки и прутки.
• Сначала проваривают тонким швом, далее проверяют все углы и размеры, проваривают толстым рабочим швом.
• Внутреннюю полость труб очищают от пыли и шлака, попавших в процессе сварки.
• Прихватывают пластинки-заглушки к торцам труб.
• Приваривают заглушки — так же двумя швами, как и перемычки.
• Сварочные швы зачищают болгаркой.
• К боковым отверстиям приваривают патрубки с резьбой.
• Устанавливают кран Маевского.
• Перед тем как подключить, прибор необходимо испытать. Для системы в многоэтажном доме он должен выдерживать 1,6 МПа или 16 атмосфер; для частного дома достаточно и 5 атмосфер — в небольших системах высокого давления не бывает.

Монтаж регистра в систему отопления

Монтаж регистра принципиально не отличается от монтажа радиатора — на входе-выходе устанавливаются краны с накидными гайками, на патрубке вверху — кран Маевского.

В системе с регистрами температура теплоносителя падает быстрее, поэтому применение однотрубной системы отопления нежелательно.

Видео процесса

Процесс изготовления регистра в деталях можно увидеть на видео:

Как улучшить эффективность регистров

Слой краски должен быть минимален — это уменьшает теплоотдачу. Необходимо регулярно мыть и очищать от пыли приборы — это также увеличивает теплоотдачу.

Нельзя заставлять отопительные системы мебелью, закрывать неметаллическими экранами (из дерева, гипсокартона, бамбука, пластмассы), плотными шторами. Металлическими экранами тоже нежелательно, но красота требует жертв.

Самые эффективные материалы с точки зрения теплопередачи — медь, алюминий и оребренные трубы, особенно биметаллические — нержавейка с алюминием.

Проложенный за отопительный прибор пятимиллиметровый слой пенофола (фольгированного вспененного полиэтилена) повышает температуру в помещении на один градус Цельсия.
