Важность утепления отмостки и цоколя здания

Современные строительные нормы и правила регламентируют значения теплосопротивления ограждающих конструкций, которые зависят от региона проживания. Чтобы добиться требуемого сопротивления теплопередачи, возводится замкнутый теплоизоляционный контур, т.е. утепляются: фундамент, стены и крыша загородного дома.

Это снижает затраты на отопление, а также экономит средства на энергоносители в долгосрочной перспективе. Кроме того, теплоизоляция цокольной части дома, устройство отмостки и организация дренажной системы позволяют защитить коттедж от негативного воздействия сил морозного пучения.

Это связано с тем, что устраняются две составляющие, приводящие к возникновению этих сил, а именно:

1. Наличие в грунте воды.
2. Промерзание влагонасыщенного грунта.

Также при комплексном подходе — гидроизоляции фундамента и отводе от него воды, существенно возрастает срок службы подземной части здания до капитального ремонта.

Прежде чем мы расскажем о том, как правильно утеплить цоколь и отмостку, разберёмся с данными понятиями.

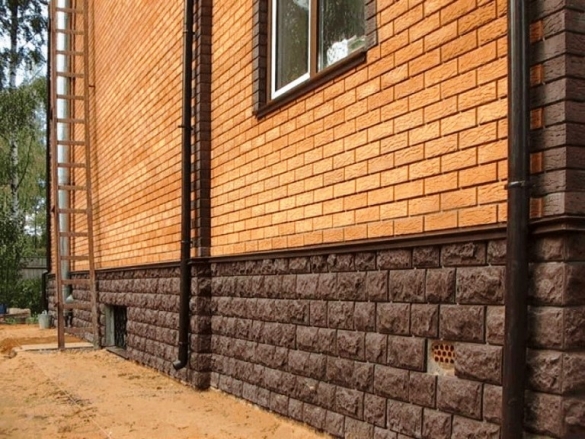

• Цоколем называется нижняя часть здания, расположенная ниже его нулевой отметки и выше уровня земли.

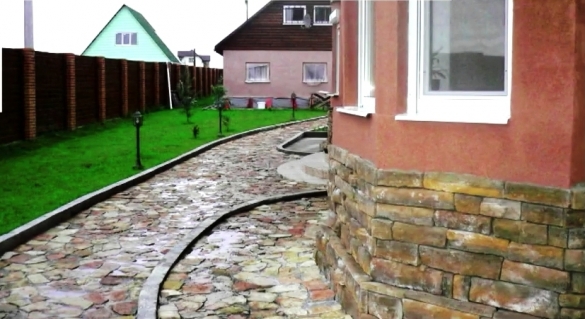

• Отмостка — это конструкция, устроенная по периметру задания и защищающая фундамент от негативного воздействия осадков.

Требования к материалу

Рекомендуется утеплять бетонные отмостки или выполненные из тротуарной плитки. Из-за пучинистых грунтов тонкий слой отмостки может треснуть и разрушиться. Так как материал не имеет большую прочность к деформациям, требуется предварительно укладывать пенополистирол для уменьшения глубины промерзания.

В таком случае получится сохранить качество отмостки, и увеличить срок службы. После утепления отмостки и фундамента грунт не будет промерзать даже в большие морозы.

Практически для всех видов отмостки можно выполнять утепление. Так можно уменьшить глубину фундамента и сэкономить на его возведении.

Какими свойствами должны обладать материалы, используемые для утепления цоколя и отмостки

Исходя из вышесказанного, материалы, которые работают в агрессивных условиях, т.е. «в земле», должны отвечать определённым техническим характеристикам:

• Иметь высокую теплоизолирующую способность на протяжении всего срока службы.
• Обладать влаго-, био- и химической устойчивостью.
• Иметь высокую прочность, т.к. отмостка, как минимум, предполагает пешеходную нагрузку.

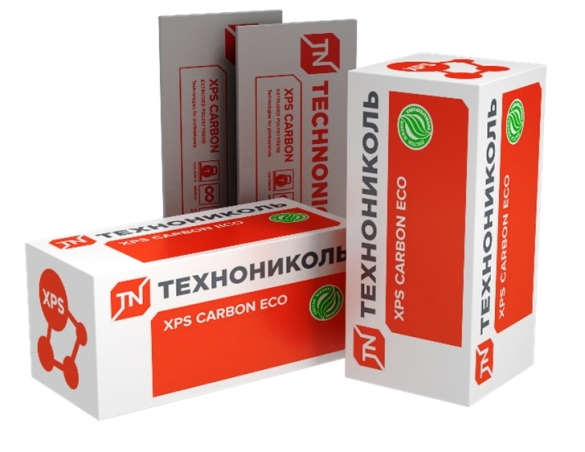

Таким материалом является экструзионный пенополистирол (ЭППС) – утеплитель, специально разработанный для теплоизоляции фундаментов, цоколей, отмосток, стен и крыш различных зданий и сооружений.

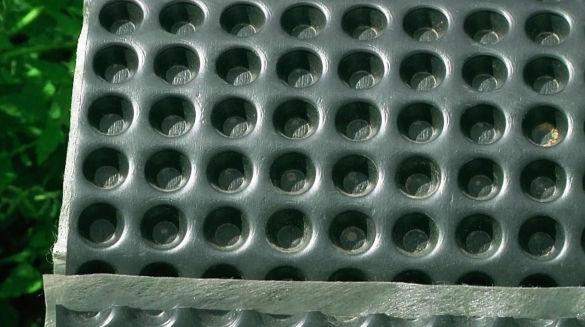

При устройстве отмостки используют специальный материал – защитно-дренажную профилированную мембрану, изготовленную из полиэтилена высокой плотности.

Такое полотно укладывается сверху плит ЭППС, которым утеплена отмостка. За счёт этого атмосферная и талая вода, попавшая на отмостку, не потечёт под фундамент, а уйдёт в сторону от дома в специально организованную ливневую канализацию и дренаж — систему трубопроводов и колодцев, установленных по периметру здания.

Таким образом, вся вода отводится от дома, а утеплитель не даёт промёрзнуть грунту. Тем самым исключается возникновение сил морозного пучения, которые могут привести к деформации фундамента и возникновению трещин в стенах дома.

Срок службы материалов, используемых для утепления цоколя и отмостки, напрямую влияет на долговечность здания.

Выбор материала

Оптимально выбрать для утепления отмостки экструдированный пенополистирол в плитах. Их выпускают разной марки, толщины и габаритов. Большинство свойств материала определяется исходя из его плотности: чем она больше, тем, соответственно, выше прочность, меньше гигроскопичность, влагопоглощение и воздухопроницаемость. У экструдированного пенополистирола самые лучшие характеристики плотности и водонепроницаемости. Размер плит 600х1200 мм при возможной толщине от 30 до 100 мм. При этом листы стандартного пенополистирола имеют толщину в 20 мм, а на утепление средней части отмостки предпочтительно выбирать ЭПП от 50 мм, а для углов от 60 до 120 мм, поскольку в этих зонах всегда максимальное промерзание.

Размеры утепленной отмостки

В первую очередь необходимо определиться с шириной и углом наклона отмостки.

В зависимости от материала верхнего слоя, уклон будет отличаться:

• Для бетона или асфальта следует делать «ленту» под уклоном в 3-5%.
• Если вы используете булыжник, то увеличьте угол наклона до 8%.

Если говорить о ширине отмостки, то минимально допустимый показатель составляет 700 мм. Чтобы не ошибиться, ориентируйтесь по карнизным свесам – отмостка должна выходить за них на 20 см.

Толщина «ленты» должна составлять порядка 90-100 см (если вы укладываете широкую отмостку, по которой будут ездить машины, то увеличьте глубину до 150 см).

Почему важно утеплить отмостку

Многие считают, что для утепления дома достаточно теплоизолировать стены. Но холодный воздух и влага могут поступать в строение и из промерзлого грунта. Нагретый воздух становится легче и покидает строение через крышу, если потолок не утеплен, а на смену ему приходит холодный и влажный воздух снизу.

Фундамент обычно заливают бетоном, который прекрасно проводит тепло и холод. Летом бетон разогревается, зимой – охлаждается и намокает. Его толща пронизана множеством пор и капилляров, по которым сочится влага. Если вокруг стен фундамента – промерзлый грунт, в помещении будет холодно и сыро, и вскоре появится плесень.

Дополнительные инструменты и стройматериалы

Для устройства утепленной отмостки необходимо иметь следующие инструменты:

• топор;
• молоток;
• лопата;
• шпатель;
• ножик;
• кисточка;
• рулетка;
• уровень;
• миксер или бетономешалка;
• ножовка;
• степлер.

Кроме этого понадобятся следующие материалы:

• песок;
• щебень;
• пенополистирол;
• мембрана;
• цемент;
• доски 20 см;
• гвозди;
• пленка;
• грунтовка.

Следует помнить о средствах индивидуальной защиты при выполнении строительных работ: защитные очки, перчатки и респиратор.

Особенности монтажа экструзионного пенополистирола при утеплении цоколя и отмостки

Чтобы утеплить отмостку и цоколь загородного дома следует придерживаться определённой последовательности работ. Перед началом формирования отмостки надо подготовить грунтовое основание по всему внешнему периметру дома. Для этого производится выемка грунта, на расстояние от цоколя, равном длине или ширине (в зависимости от способа укладки) плит теплоизоляции. Глубина выемки грунта составляет от 15 до 20 см. Т.е. необходимо снять плодородный слой.

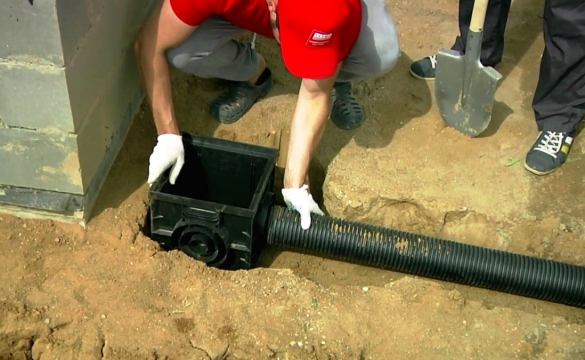

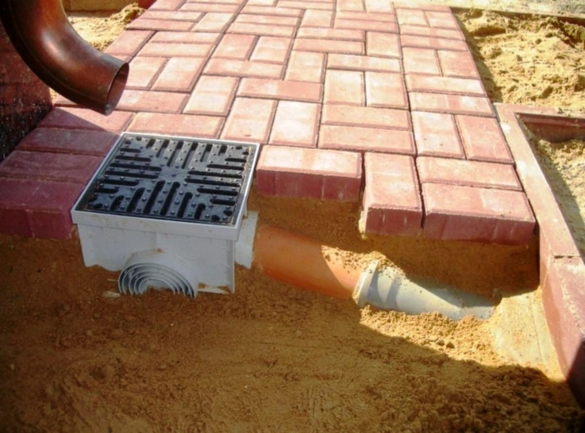

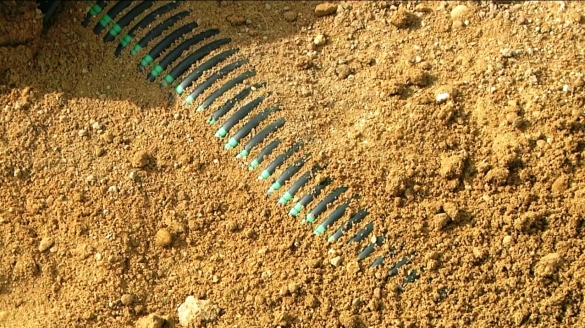

Второй шаг — организация ливневой канализации, системы кольцевого дренажа и водоотвода. Для этого нужно выкопать траншеи, уложить в них геотекстиль, дренажные трубы, водоприёмные колодцы и произвести обратную засыпку щебнем.

Третий этап — укладка плит теплоизоляции.

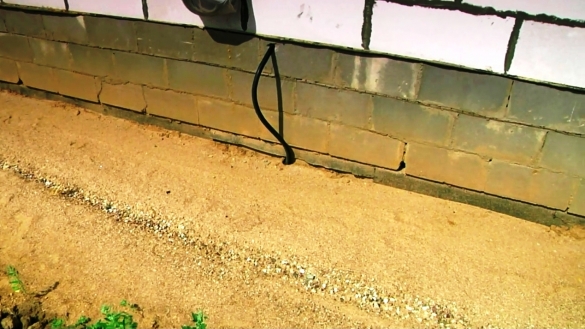

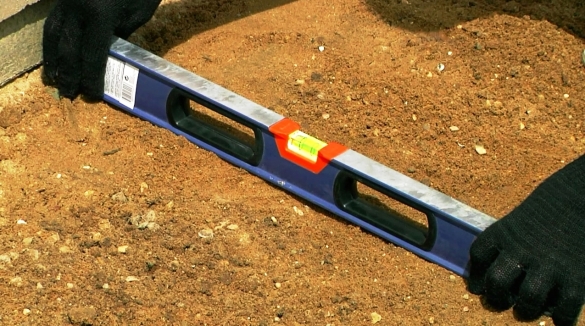

Чтобы плиты ЭППС легли на основание всей плоскостью, создаётся база, т.е. формируется выравнивающий слой из песка.

Важно: смоченный, но не переувлажнённый песок укладывается послойно. Толщина слоя 5 см. Трамбовка песка производится с соблюдением заданного уклона – 5%. В местах прохода дренажной системы трамбование выполняется аккуратно, так, чтобы не повредить водоотводящие трубы.

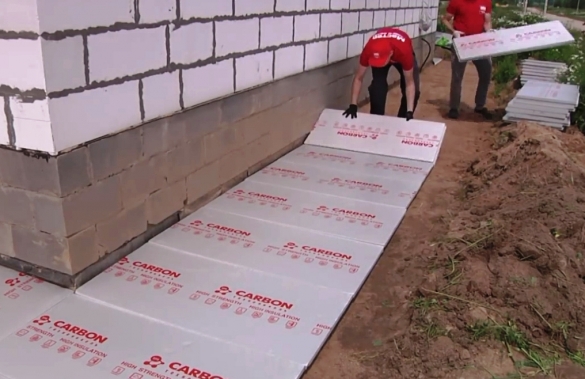

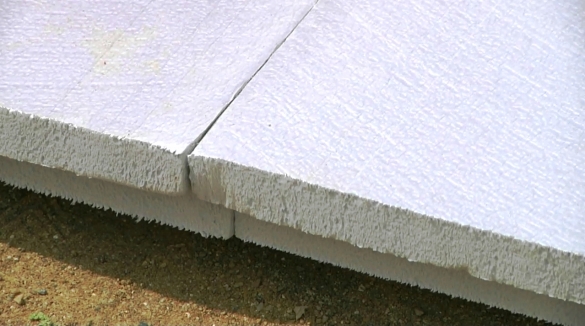

Далее приступаем к укладке плит теплоизоляции на подготовленное песчаное основание. Плиты стыкуются в замок.

Толщина теплоизоляционного слоя отмостки выбирается на основании теплотехнического расчёта.

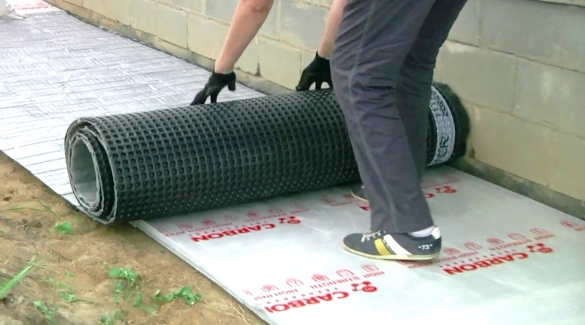

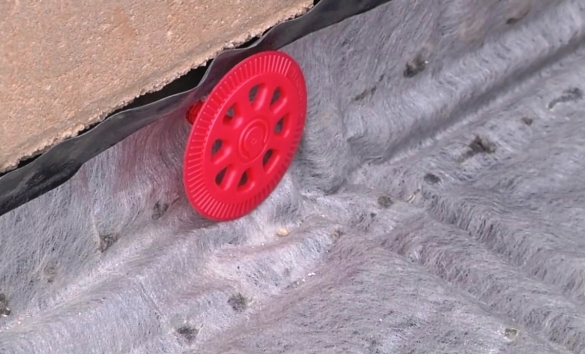

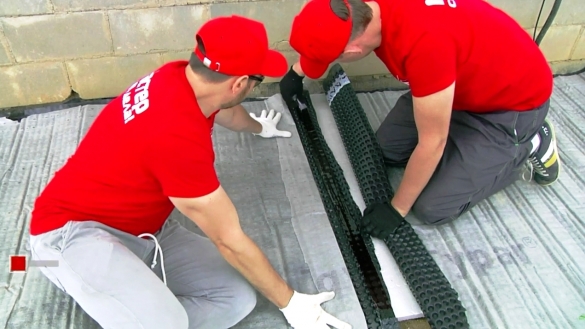

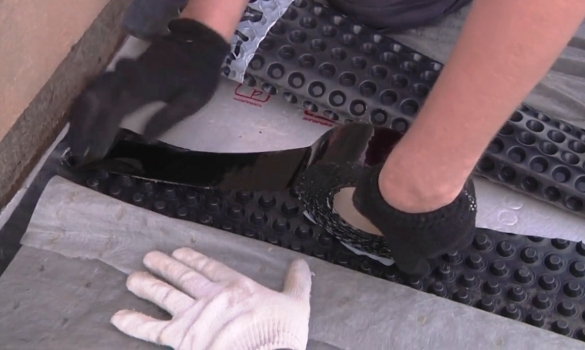

После укладки плит расстилаем по слою теплоизоляции профилированную дренажную мембрану слоем геотекстиля вверх. Полотно заводится на стену на расстояние не менее 10 см. Затем полотно фиксируется на цоколе механически способом. Перфоратором сверлится отверстие и мембрана прижимается пластиковым тарельчатым дюбелем-грибком.

Шаг установки крепежа 200-250 мм.

В случае, если в месте крепления мембраны сделана гидроизоляция, то крепление полотна мембраны следует выполнить при помощи специального крепежа или двусторонних клейких лент на бутилкаучуковой или битумно-полимерной основе (для исключения повреждения гидроизоляционного слоя).

Перед формированием нахлёста с поверхности мембраны необходимо заранее отделить геотекстиль.

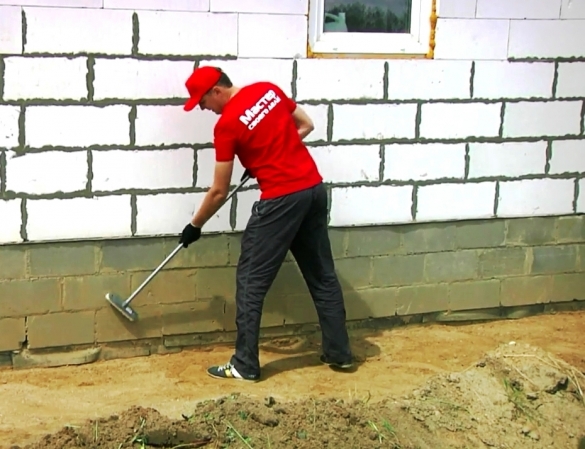

Сформировав отмостку, переходим к утеплению цокольной части дома. Первый и самый важный шаг на этом этапе – подготовка основания. Для этого с цоколя удаляются пыль, грязь, остатки цементного раствора и т.д.

При необходимости (при больших перепадах) цоколь выравнивается с помощью цементно-песчаного раствора.

Утеплитель должен монтироваться на ровную поверхность. Перепад — не более 1 см на правило длиной в 2 метра. Если под слоем теплоизоляции остаются металлические элементы, то нужно очистить их от ржавчины и обработать антикоррозийной грунтовкой.

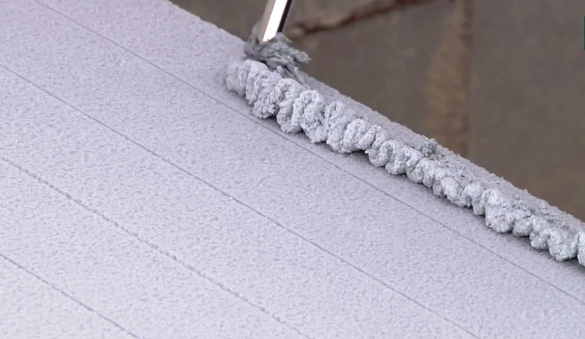

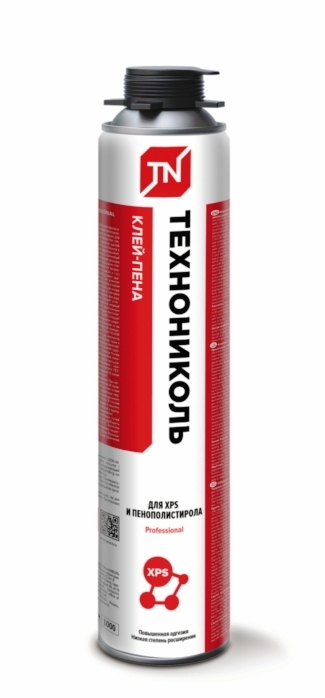

Чтобы закрепить плиты ЭППС на подготовленном основании, используются полимерцементные смеси, предназначенные для крепления пенополистирола. Для ускорения монтажных работ можно использовать полиуретановую клей-пену для приклейки пенополистирола, имеющую низкий коэффициент вторичного расширения.

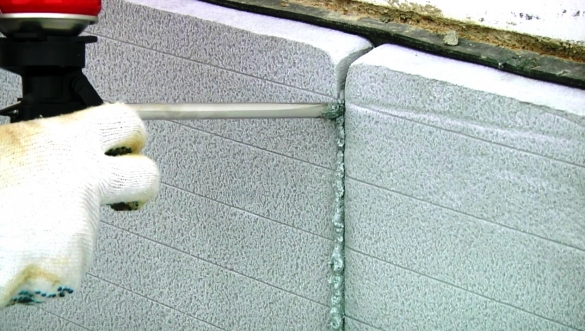

Зазоры между плит толщиной свыше 2 мм также необходимо запенить.

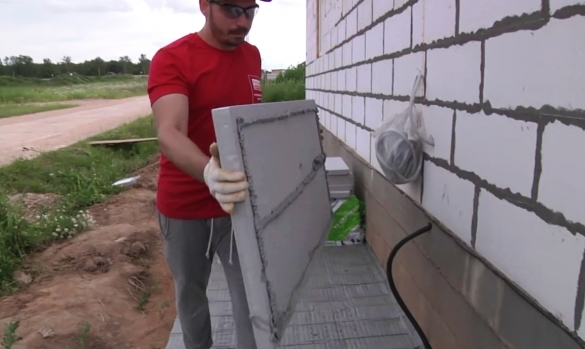

Плиты ЭППС приклеиваются так: прикладываем теплоизоляцию к основанию с небольшим смещением от места установки. Затем, прижав плиту к цоколю с небольшим усилием, сдвигаем её до места установки. Излишки клей-пены или полимерцементной смеси обязательно удаляются.

Плиты в рядовой зоне укладываются с разбежкой швов не менее 15 см. В проёмах плиты рекомендуется устанавливать так, чтобы швы были отнесены от углов проемов не менее чем на 15 см.

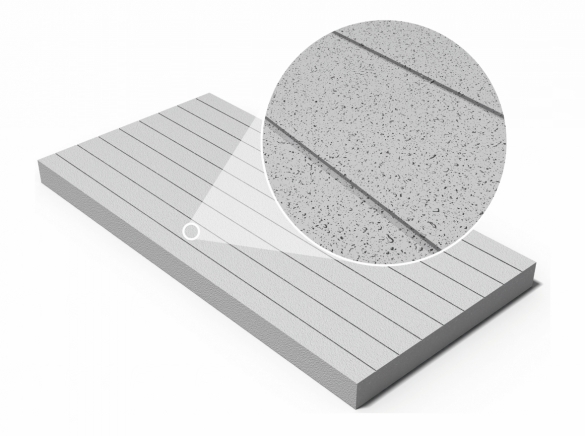

Важно: для лучшей адгезии рекомендуется применять плиты экструзионного пенополистирола, имеющие фрезерованную на заводе поверхность и микроканавки, улучшающие сцепление со штукатурными и клеевыми смесями.

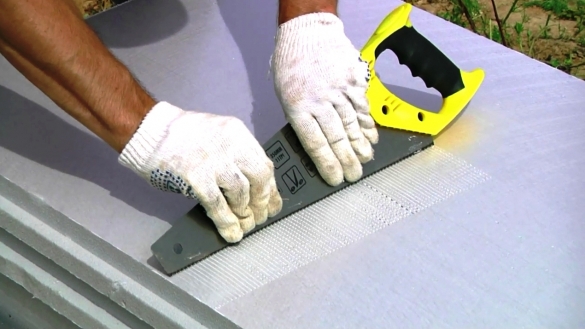

Если плиты имеют гладкую глянцевую поверхность, их следует предварительно (перед приклеиванием) подготовить, отфрезеровав основу ножовкой по дереву или металлической щёткой.

Для резки экструзионного пенополистирола рекомендуется использовать специальную ножовку для теплоизоляции с волнообразной заточкой полотна или ножовку по дереву.

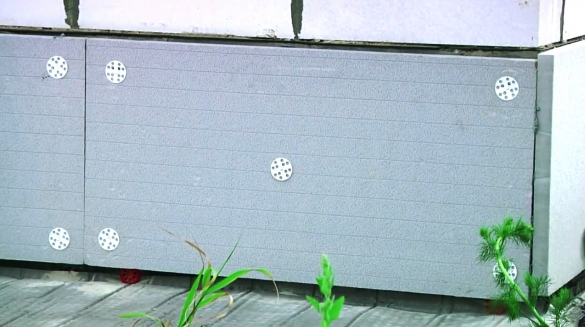

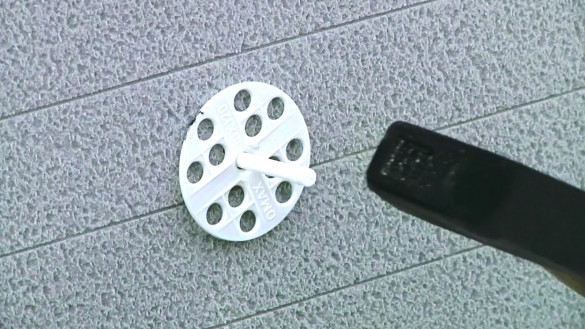

Финишный этап – механическое крепление теплоизоляционных плит при помощи дюбелей, которое выполняется после полного отверждения клеевой смеси, т.е. спустя 24 часа.

Вид крепежа зависит от типа материала стены. Для расчёта количества крепежа (дюбелей с пластиковым гвоздём) руководствуемся следующими данными:

• Для механического крепления теплоизоляционных плит в центральной части стены, как правило, требуется 5 шт. крепежа на 1 кв.м.

• В угловых зонах количество крепежа увеличивается до 6-8 шт. на 1 кв.м.

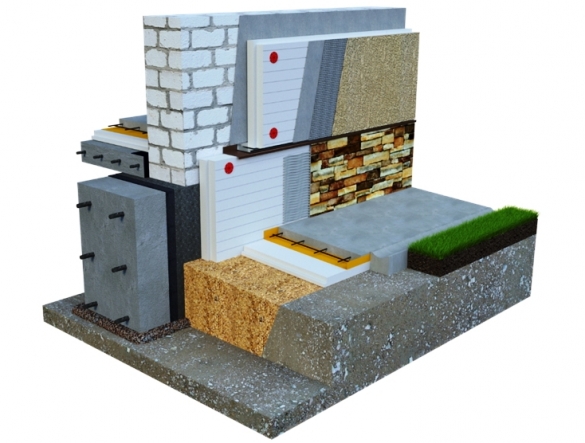

После утепления цоколя переходим к созданию базового армирующего слоя для последующей декоративной отделки цоколя. Это может быть керамическая плитка, камень, декоративная штукатурка и т.д.

Утеплённую отмостку, как вариант, можно засыпать щебнем, сформировать слой растительного субстракта под газон (т.н. «мягкая отмостка»), замостить тротуарной плиткой или брусчаткой.

Технология устройства правильной отмостки:

1. Уклон. Отмостка обязательно должна иметь уклон, направленный в сторону от стен дома. Согласно СП 82.13330 «СНиП III-10-75  Благоустройство территорий» пункту 6.26, уклон должен быть не менее 1% и не более 10%.

2. Ширина. Требованиями СНиП минимальная ширина отмостки не обозначена, но рекомендуемый размер должен быть больше одного метра. Данная ширина удобна с точки зрения эксплуатации — при ходьбе по отмостке человек среднестатистической комплекции не будет прикасаться плечами к стенам дома. Для того чтобы вся жидкость из труб системы ливневого водоотвода выводилась на безопасное расстояние от фундамента, ширина отмостки должна быть на тридцать сантиметров больше, чем ширина выступа крыши.
3. Земляные работы. По периметру разметки вокруг дома необходимо вырыть котлован глубиной около полуметра. Под отмостку необходимо сделать песчаную отсыпку около 10-20см. Необходима тщательная утрамбовка до состояния «твёрдого тела», то есть до полного прекращения сдвигания уплотняемого материала. Сверху укладываются плиты теплоизоляции ПЕНОПЛЭКС®, затем снова насыпается песок крупной фракции с тщательным трамбованием.  Далее устанавливается опалубка для отмостки и армирующая сетка.
4. Завершающий этап работ — заливка конструкции бетоном. Толщина бетонной плиты отмостки должна быть в пределах от 70 до 120 мм.
5. Соблюдение технологии. Устройство отмостки необходимо выполнить сразу после окончания работ по возведению фундамента, когда начинается возведение стен. Таким образом фундамент получит защиту от воды с самого начала, а бетон отмостки при отвердевании не будет размываться и разбиваться водой.

Финишная отделка отмостки пенополистиролом

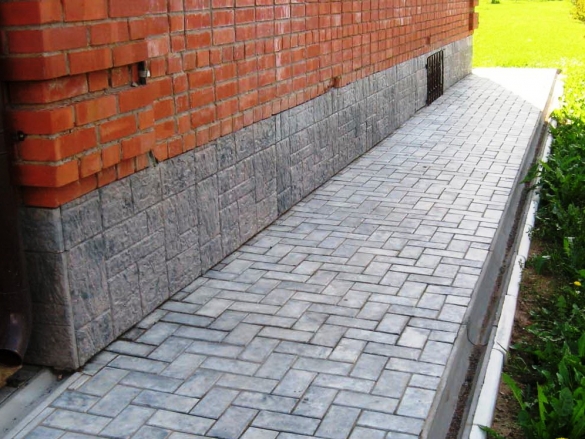

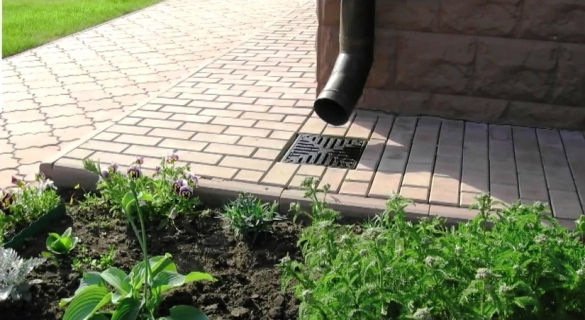

Отделку готовой отмостки можно выполнять различными материалами — клинкером, керамогранитом, специальной краской, булыжником, тротуарной плиткой и т.п. Тротуарная плитка по цене и качеству является наиболее оптимальным вариантом.

После утепления отмостки пенополистиролом под тротуарную плитку на бетонной отмостке нужно сформировать слой раствора толщиной 3-5 см, имеющий от стены уклон 3%. Контролировать толщину слоя нужно с помощью деревянных маячков, определяющих уровень поверхности.

Плитку на цементную подложку нужно укладывать при помощи специального клея или строительного раствора. Зазоры между элементами плиточного покрытия следует устанавливать с помощью пластиковых крестиков. Через двое суток после полимеризации раствора нужно сделать затирку швов.

Как утеплить отмостку пенополистиролом — смотрите на видео:

Согласно мнению многих хозяев частных домов, отделка отмостки и садовых дорожек одним и тем же материалом является наиболее эффективным и практичным вариантом. Если делать все по технологии, выполненная работа даст прекрасные результаты, и ваш дом будет теплым и надежным.

Возможные ошибки в процессе работ

Для того чтобы конструкция была надежной, необходимо соблюдать следующие требования:

• соблюдение последовательности пирога отмостки;
• плиты укладываются в шахматном порядке для перекрытия возможных мостиков холода;
• материалы должны быть устойчивы к нагрузкам и сырости;
• сокращаются тепловые потери при более широкой отмостке.

При правильном выполнении всей технологии можно получить качественную и долговечную конструкцию.

Утеплять снаружи или изнутри

Мы берем на себя смелость с уверенностью утверждать, что утепление цоколя снаружи пеноплексом, равно как и утепление отмостки, является самым оптимальным вариантом. Внутренний вариант применяется лишь в тех случаях, когда наружные работы, по каким-то причинам невозможны.

Важно: при монтаже материала снаружи, точка промерзания будет находится внутри материала. Сам фундамент не будет промерзать, напитывать влагу, а следовательно будет сухим, прочным и долговечным. В противном случае, подвал будет сухим, но фундамент и цоколь будут быстро разрушаться.

Нужен ли вертикальный пояс теплозащиты?

Правильное утепление отмостки не ограничивается размещением теплоизоляции под бетонным покрытием, теплозащита должна совмещаться с вертикальным поясом утепления фундамента. Это необходимо для того, чтобы исключить утечки тепла через сам бетон, отличающийся высокой теплопроводностью.

Поэтому параллельно устройству утепления отмостки на надземную часть фундамента клеем и тарельчатыми дюбелями закрепляют плиты пенополистирола, которые впоследствии скрываются под отделкой цоколя. Крайне важно, чтобы теплозащита фундамента и отмостки имела непрерывный контур. Лучший вариант — когда сначала укладывается горизонтальный пояс, а затем на него нижним торцом опираются плиты цокольной теплоизоляции.

Состав бетона для отмостки — М250

• 1 ведро цемента М400
• 2 ведра песка
• 4 ведра щебня фракции 5-25
• 0.6-0.7 ведра воды.

Стоит отметить, что песок может быть влажным, и тогда количество добавляемой воды в бетон придется уменьшать. Для более пластичного (жидкого) состояния, добавляйте в бетон пластификатор. Более правильно будет смешивать пластификатор с водой, и уже потом добавлять к сухим компонентам (щебень, песок, цемент).

Старайтесь избегать лишней воды в бетоне, так как она уменьшает марочную прочность.

Стоимость теплоизоляционных плит

Стоимость теплоизоляционных плит отличается в зависимости от производителей:

• 1 плита «Пеноплекс» — 250 рублей;
• 1 лист «Техноплекс» — 200 рублей;
• 1 плита Ursa – 205 рублей.
