Как сделать теплообменник для палатки своими руками

Делаем своими руками

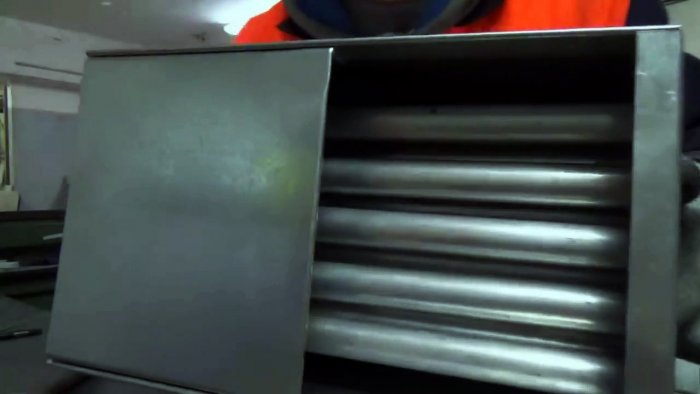

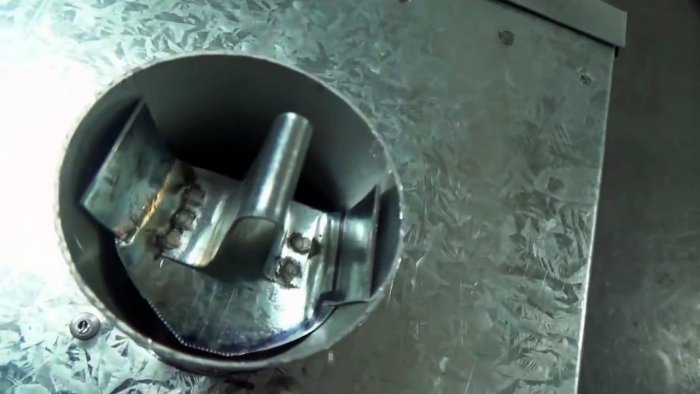

Прежде, чем приступать к изготовлению теплообменника, необходимо определиться с тем какой принцип передачи тепла будет реализован в таком устройстве.

Изготовление пластинчатого теплообменника

Для изготовления такого устройства необходимо приготовить следующие материалы и инструменты:

• сварочный аппарат;
• болгарка;
• 2 листа нержавеющей рифлёной стали толщиной 4 мм;
• плоский лист нержавеющей стали толщиной 4 мм;
• электроды;

Процесс сборки:

1. Из нержавеющей, рифлёной стали нарезаются квадраты со стороной 300 мм, в количестве 31 шт.
2. Затем, из плоской нержавейки нарезается лента шириной 10 мм и общей длиной 18 метров. Данная лента разрезается на отрезки длиной 300 мм.
3. Рифлёные квадраты свариваются друг с другом, полосой 10 мм с двух противоположных сторон, таким образом, чтобы каждая следующая секция была перпендикулярна предыдущей.
4. В итоге, получается 15 секций, обращённых в одну сторону, и 15 в другую в одном корпусе кубической формы. Рифлёная поверхность таких секции позволяет эффективно передавать теплоту от одного теплоносителя другому, при этом, не происходит взаимное перемещение различных или однородных сред.
5. В том случае, когда используется для передачи тепла не воздушная масса, а жидкость, к тем секциям, в которых будет циркулировать вода, приваривается коллектор из нержавеющей стали. Коллектор изготавливается из плоской нержавейки. Для этой цели болгаркой вырезаются прямоугольники: 300 *300 мм – 2 шт; 300 *30 мм – 8 шт. Таким образом, получится комплект, из которого сваривается 2 коллектора, которые напоминают по своей форме квадратную крышку от коробки.
6. В каждом из коллекторов делается отверстие, к которому приваривается патрубок для последующего соединения с трубами отопительной системы или обеспечения горячим водоснабжением.
7. Отверстия на коллекторах делаются у одного из углов а, а при установке их на теплообменник входной патрубок должен быть расположен в нижней части такой конструкции, а выходной – в верхней.

Рассмотренный выше теплообменник устанавливается открытой стороной в систему циркуляции горячих газов.

Таким образом, раскалённый газообразный теплоноситель будет передавать теплоту рифлённым стенкам нержавеющих пластин, которые, в свою очередь, будут нагревать жидкость.

Теплообменник такой конструкции можно использовать для передачи тепла от одной жидкости, к другой. Для этого на открытые части пластин приваривается с 2 сторон стальная рубашка с патрубком вышеописанной конструкции.

Чертеж:

Изготовление водяного теплообменника для печи

Обычная дровяная печь может не только отапливать помещение традиционным способом, но и использоваться для нагрева воды для отопления комнат, в которых данный обогревательный прибор не установлен.

Для изготовления такого устройства понадобятся следующие материалы и инструменты:

• труба стальная диаметром 325 мм, длиной 1 метр;
• труба стальная диаметром 57 мм, длиной 6 метров;
• стальной лист толщиной 4 мм;
• сварочный аппарат;
• электроды;
• газовый резак;
• белый маркер;

Процесс изготовления:

1. Цилиндр из трубы диаметром 325 мм устанавливается вертикально на стальной лист и обводится маркером или мелом.
2. Обведённая окружность вырезается газовым резаком. Затем по получившемуся металлическому блину изготавливается ещё одна окружность такого же диаметра.
3. В каждом из таких блинов вырезается 5 отверстий диаметром 57 мм. Такие отверстия должны быть равноудалены друг от друга, а также от середины блина и его края. Блины привариваются к цилиндру таким образом, чтобы их отверстия располагались напротив друг друга.
4. Труба 57 мм нарезается болгаркой на отрезки длиной 101 см. Необходимо подготовить 5 таких отрезков.
5. Каждый отрезок трубы устанавливается в отверстия таким образом, чтобы края этой трубы на 1 мм выходили из отверстий верхних и нижних “блинов”. Электросваркой отрезки труб свариваются. В результате, получается металлический цилиндр, внутри которого находятся трубы меньшего диаметра. По этим трубам будет проходить горячий воздух и  дымовые газы, в результате чего, труба будет нагреваться и через свои стенки передавать тепло жидкости, которая будет находиться внутри цилиндра.
6. Для осуществления циркуляции жидкости внутри металлического цилиндра, в нижней и верхней его части привариваются патрубки. Снизу такой конструкции будет подаваться холодная вода, в верхней – осуществляться забор нагретой таким образом жидкости.

Воздушный теплообменник

Воздушный теплообменник – это пластинчатый прибор, который изготавливается по тому же принципу, как и вышеописанный в данной статье пластинчатый теплообменник, только с той лишь разницей, что коллектор на такое устройство не устанавливается.

Как в вертикальной, так и в горизонтальной плоскости, через устройство в качестве теплоносителя используется газ. Только для нагрева используются горячие газы образованные в результате горения топлива, а в качестве нагреваемого газа выступает воздух, который для большей эффективности может подаваться через теплообменник принудительно с помощью вентилятора.

Труба в трубе

Теплообменники такой конструкции очень просты в изготовлении и в эксплуатации.

Для того, чтобы изготовить такой прибор самостоятельно, понадобятся следующие материалы и инструменты:

• электросварка;
• электроды;
• болгарка;
• труба диаметром 102 мм, длиной 2 метра;
• труба диаметром 57 мм. длиной 2 метра;
• стальной лист толщиной 4 мм;

Процесс изготовления:

1. Из листовой стали вырезаются заглушки, в середине которых делаются отверстия диаметром 57 мм.
2. Эти заглушки привариваются к трубе 102 мм, таким образом, чтобы отверстия заглушек оказались посередине диаметра трубы. В эти отверстия заводится труба 57 мм и качественно проваривается по окружности.
3. В основной трубе 102 мм делается 2 отверстия для установки входящего и выходного патрубков. Эти отверстия должны располагаться как можно дальше друг от друга.

Принцип работы такого теплообменника очень прост: горячий теплоноситель, проходя по трубе меньшего диаметра, через металлические стенки трубы отдаёт тепло, жидкости, которая находится в полости трубы большего диаметра. Таким образом, происходит передача тепловой энергии, в то же время не происходит перемешивания жидкостей, которые могут быть не однородны, например вода и минеральное масло.

При подключении такой системы, как правило, теплообменник располагается в горизонтальной плоскости, а циркуляция жидкостей для повышения КПД осуществляется разнонаправлен

о.

Чертеж собранного водо-водяного теплообменника  труба в трубе:

Что такое теплообменник (змеевик)

Теплообменник — это главный элемент отопительного котла. Именно в теплообменнике вода нагревается до нужных температур, после чего тепло отбирается в помещение, через радиаторы отопления или другие приборы.

В процессе эксплуатации на теплообменник воздействуют высокие температуры, поэтому материалы его изготовления должны отвечать ряду определенных требований:

• Первое и самое главное, теплообменник не должен подвергаться коррозии;
• Материалы изготовления теплообменника должны хорошо передавать тепло;
• Теплообменник должен быть стойким к ударам и повреждениям.

В большинстве случаев при изготовлении самодельных котлов отопления используют металлические трубы или куски сваренного друг с другом швеллера. Однако это далеко не все решения, поскольку в качестве теплообменника можно приспособить, например, чугунные батареи.

Качество обогрева напрямую зависит от него! Теплообменник своими руками для отопления

Теплообменник — важный элемент в отопительной системе, который передаёт тепловую энергию генератора к теплоносителю.

Подходящий вариант изготовления прибора своими руками рассчитывается исходя из учёта элементов конструкции.

В системах отопления встречаются аппараты, действующие с конструкциями котлов работающих на газу, твёрдом топливе, электроэнергии.

Немного о подключении

Устанавливая теплообменник в печь, надо усвоить, что она в первую очередь предназначена для протапливания парной, а подогрев воды – функция второстепенная. Управлять двумя процессами одновременно невозможно, парилка в приоритете, поэтому воде в баке или змеевике ничего не стоит закипеть. Значит, надо обеспечить хороший отбор тепла или достаточную накопительную емкость. По этой же причине не рекомендуется применять в подобных системах циркуляционные насосы, течение горячей среды должно быть естественным.

Для монтажа системы можно применять как металлические, так и полимерные трубы, исключая полиэтиленовые. Диаметры трубопроводов для самотечных сетей следует принять не менее размеров патрубков нагревателя, а лучше – на один типоразмер больше. При этом расстояние от бака до печи не должно превышать 3 м.

Если теплообменник имеет вид экономайзера или змеевика, то необходимо установить в бане выносной бак, монтируя его выше уровня печи. Для монтажа данной системы допустимо использовать металлические или полимерные трубы, однако полиэтиленовые применяться не должны. Диаметр трубопроводов и сетей, где вода поступает самотеком, необходимо выбрать таким образом, чтобы показатель не был меньше габаритов патрубков нагревателя. Лучше всего, чтобы диаметр оказался на один размер больше. При этом шаг от бака до нагревательного оборудования не должен быть больше трех метров.

Теплообменник: делаем своими руками

Собрать теплообменник своими руками заставляют самые разные обстоятельства. Так, подобным обстоятельством может стать уникальная планировка здания. Нестандартные строения зачастую невозможно обогреть с помощью обычных батарей, поэтому приходится разрабатывать и изготавливать отопительную систему самостоятельно.

Виды теплообменников

Теплообменник для печи, изготовленный своими руками, понадобится и в случае, когда дом расположен в удаленной местности и не имеет центрального отопления. Кроме того, самодельный змеевик пригодится при наличии трудностей с газификацией или электроснабжением.

Самодельный обменник тепла хорош тем, что не только позволяет отапливать ваш дом, но и дает возможность получить горячую воду для хозяйственно-бытовых целей. В результате данный аппарат будет снабжать ей кухню, ванную комнату и баню.

Существует несколько видов теплообменников:

Тип змеевика выбирается в зависимости от количества печей, размещенных в доме, площади, занимаемой тем или иным помещением, а также материала стен. Практически все нагревательные устройства, построенные по принципу расширения горячей воды, монтируются внутри помещения.

Внешний и внутренний вид

Теплообменник для печи своими руками собирается снаружи помещения в тех случаях, когда внутри не хватает места для проведения сборки змеевика. Аппарат, а именно его резервуар, выносится за стены строения. С системой отопления внутри дома он связывается при помощи трубопроводов различного диаметра.

Внешним может быть как водяной теплообменник, так и воздушный. Нагревает подобное устройство специальная печь с помощью особой трубы, отводящей наружу продукты горения. Тепло, образующееся при горении, можно использовать для обогрева небольших по площади помещений, для этого тепловой обменник устанавливают прямо в дымоход.

К плюсам подобного нагревательного элемента можно отнести простоту технического обслуживания и ремонта, а к минусам — сложность исполнения. Дело в том, что придется монтировать аппарат на открытом воздухе и дополнительно потребуется перестройка такого элемента жилого дома, как кирпичная печь.

Конструкция теплообменника внутреннего типа несколько проще. Например, его можно разместить прямо в печи, над топкой. Для этой цели можно использовать внутреннее пространство камина. Конструкция обменника будет зависеть от конструкции домашней печи или камина.

Перед началом работ имеет смысл проконсультироваться с опытным специалистом в области обустройства отопления зданий. Он подскажет, стоит использовать регенеративный теплообменник или при проведении монтажных работ лучше всего в конструкции системы обогрева помещения применить смесительные теплообменники. На основании полученной от него информации владелец жилья сможет точно рассчитать стоимость проведения строительных работ, что напрямую влияет на то, какая конструкция теплообменника будет выбрана.

К сожалению, отопление при помощи описываемого устройства любого типа подразумевает получение значительно менее высокого КПД по сравнению с котлами, созданными при промышленном производстве. К минусам работы с таким устройством можно отнести невозможность установки на него приборов, обеспечивающих автоматический контроль за интенсивностью нагрева теплового носителя (воздуха, воды и т.д.).

Схема устройства обменника тепла

Схема роторного теплообменника обычно является достаточно стандартной и имеет такие же конструктивные элементы, которыми обладает регенеративный теплообменник. К таким элементам относят:

• кирпичную печь;
• нагревательный резервуар;
• трубки;
• трубопровод для подключения системы отопления;
• нагревательный элемент.

Печной змеевик, смонтированный в виде контура замкнутого типа, позволяет успешно заменить котлы типа TLO, которые являются энергонезависимыми. В таком виде могут быть построены смесительные теплообменники.

Схема отопления и горячее водоснабжение должны включать в себя и дополнительные элементы, такие как отопительный прибор, имеющий медный теплообменник, краны и запоры, систему водоотведения и т.д. При этом стоит знать, что медный теплообменник для отопления может использовать в качестве теплоносителя не только воду, но и специальные незамерзающие жидкости.

Если владелец жилья решил применить тип теплообменника, использующий в качестве теплоносителя воду, то стоит продумать и смонтировать систему подачи воды в контур. Это можно сделать с помощью подачи жидкости непосредственно в бак или же непосредственно в трубопровод в «обратку». Этот вариант подключения системы подачи воды позволит изготовить теплообменник, не имеющий при смешении жидкости резкого перепада температуры.

При обустройстве отопления следует предусмотреть установку на его элементах фильтров. Это позволит отопительной системе прослужить значительно дольше.

Советы при проведении монтажа

При монтаже системы следует придерживаться нескольких народных советов о том, как сделать теплообменник своими руками. Например, в качестве одного из его элементов можно использовать автомобильные радиаторы, хорошо отдающие тепло, что позволяет снизить расходы на отопление. Такой теплообменник для печки стоит относительно недорого, что позволяет сэкономить при осуществлении монтажа отопительной системы достаточно серьезную сумму.

При использовании схемы обменника, основанной на естественной циркуляции теплоносителя, максимальная длина одной «нитки» отопления не должна быть более 3 м. Изготовить теплообменник, позволяющий превысить это ограничение, в принципе возможно, но его КПД будет очень низким. Поэтому следует правильно рассчитывать габариты устройства.

Стоит при этом ориентироваться на мощность и размеры кирпичной печи, вид используемого топлива, места установки печи и на стандартную пропорцию — 1 кв. м поверхности обменника тепла равен 10 кВт. Следующий нюанс при строительстве такого устройства, как теплообменник для печки, заключается в том, что он не должен отбирать у печи более 1/10 вырабатываемой энергии. Для того чтобы уменьшить расходы на отопление, в качестве материала для труб обменника лучше всего использовать медь.

При проведении расчета для аппарата стоит заложить некоторый запас мощности. Если схема отопления не предусматривает естественной циркуляции воды, придется установить насос.

Монтаж теплообменника и его проверка

Специалисты знают, что обменник лучше всего монтировать одновременно со строительством печи. Таким образом владелец жилья избежит необходимости разбирать старую печь или разрушать часть ее кладки.

Для монтажа данного устройства необходимо:

• подготовить фундамент печи и установить на него змеевик обменника;
• при кладке печи оставить входные и выходные отверстия для труб радиатора;
• после окончания кладки дать раствору высохнуть, после чего произвести проверку получившейся отопительной системы.

Как проверить теплообменник, можно узнать из технической литературы. Самый простой способ — это просто подать воду в систему и зажечь печь. В результате вы проверите сварочные швы радиатора, соединения труб.

Если не циркулирует жидкость или вы обнаружили течь, нужно перебрать всю систему. Чтобы этого не произошло, при изготовлении резервуара обменника необходимо использовать сталь толщиной 2,5 мм, а швы должны быть минимальной ширины.

Стоит обратить внимание на обеспечение пожаробезопасности изготовленного теплообменника. Нельзя допускать появления открытого огня или утечек газа или электричества. Если владелец самостоятельно изготовил теплообменный элемент отопительной системы, то для ввода ее в эксплуатацию следует пригласить опытного сантехника, который заметит дефекты и даст рекомендации по устранению.

Если монтаж отопления проводит специализированная компания, то ее специалисты самостоятельно составят необходимую схему, произведут расчеты теплообменника и системы отопления.

Полезное видео

Посмотрите видео, в котором рассказывается о строении и принципах работы теплообменника.

Конструкция и монтаж

Нагревательный элемент может быть выполнен в виде регистра – решетки из гладко сваренных труб. Это наиболее распространенная конструкция. Однако ее можно упростить, сделав в виде бака, в форме цилиндра или прямоугольника. Основное условие – достаточная площадь для осуществления процесса обмена жидкости.

При изготовлении нагревательного элемента требуется соблюдение следующих правил:

1. Во избежание закипания воды внутренний объем труб должен быть не менее 50 мм.
2. Металл не должен прогорать, поэтому его рекомендуемая толщина составляет минимум 3 мм.
3. При нагреве металл имеет способность расширяться, этот момент следует учесть, предусмотрев расстояние между стенами топки и нагревательным элементом.

Процесс установки нагревательного элемента состоит из нескольких простых действий:

• на дно топочной емкости печи уложить теплообменник;
• в печи предусмотреть отверстия для труб.

Далее следует соединить нагревательный элемент с отопительной системой и запустить воду.

Преимущества и недостатки

Теплообменник для отопления сделанный своими руками, прост в изготовлении, подходит для любых видов теплоносителей, его легко чистить. Скорость движения жидкостей легко регулируется правильным подбором размеров труб. Единственный минус — дороговизна медных строительных материалов.

Как сделать бустер для промывки теплообменника

Бустер состоит из резервуара, насоса для циркуляции воды и электронагревательного элемента. Не нужно разбирать котел отопления для промывки, достаточно отсоединить патрубки, к одному из них подсоединить шланг с нагнетанием через него химического раствора внутрь агрегата. Через другой патрубок раствор будет выливаться, но к нему тоже нужно подсоединить шланг.

Из химических реагентов в основном используется соляная, серная кислота, может заливаться фосфорная, азотная.

Промыть теплообменник не сложно, но соблюдать технику безопасности необходимо, то есть отключить сначала прибор от источника питания, будь то газ, вода, электроэнергия. Демонтаж нужно производить осторожно, поврежденный уплотнитель может привести к протечке конструкции, оборудование быстро выйдет из строя.
