Бесшумная канализация: какие трубы использовать. Бесшумная канализация

Как сделать бесшумную канализацию в доме. Каковы принципы и правила обустройства канализационных сетей. Особенности соединений. Обзор малошумных брендов

Трубы канализационные бесшумные в Москве

Трубы канализационные бесшумные и другие товары можно приобрести в Леруа Мерлен в Москве по низким ценам. Подберите интересующий товар на сайте и купите его в нашем интернет-магазине. Ассортимент товаров, представленных в каталоге, чрезвычайно широк. Среди них наверняка найдется подходящая по всем параметрам позиция.

Все представленные в разделе «Трубы канализационные бесшумные» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории «Трубы канализационные бесшумные», но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Сертификация шумопоглощения

  • Канализационные шумопоглощающие трубы REDI Phonoline сертифицированы французским CSTB и немецким институтом Фраунгофера согласно EN 14366, единственному европейскому стандарту для шумопоглощающих систем.
  • Благодаря статусу самой широкой линейки шумопоглощающих труб в Европе, обеспечивается повышенная гибкость для проектировщиков, монтажников и заказчиков.
  • Стандартные метрические размеры: в отличие от большинства существующих систем REDI Phonoline имеет стандартные метрические размеры и не требует переходников для подключения к чугунным системам.
  • Институт физики и строительства Фраунгофера (Общество содействия прикладным исследованиям имени Фраунгофера (нем. Fraunhofer-Gesellschaft zur Förderung der angewandten Forschung e.V.) — крупнейшее европейское объединение институтов прикладных исследований) сертифицировал все показатели, указанные на схематическом изображении справа.

Причины шума в канализации

Появляются различные звуки в домашней канализации по многим причинам, но в основном они возникают из-за ее некачественного проектирования и монтажа.

Причины звуков в канализации:

  • Неправильный расчет (сечения, уклона и т.д.);
  • Если при проектировании системы предусматривали прохождение одного объема стоков, а в реальности через нее протекает значительно больше;
  • Утечки. При выходе стоков из системы возникает сильный шум;
  • Дефекты и засорения труб;
  • Плохое крепление труб.

Все эти причины нужно устранять, правда для решения первых двух проблем понадобятся деньги, навыки и силы.

Устройство и особенности

Бесшумные трубы для канализации изготавливаются из полипропилена и имеют сложную конструкцию, которая состоит из следующих слоев:

  • внутренний – гладкая поверхность с повышенной температурной стойкостью;

  • средний – изготовлен с добавлением модификаторов, препятствует распространению звуковых колебаний и вибрации;

  • наружный – слой с усиленной прочностью, стойкостью к ударам и износу.

Кроме этого, фитинги и крепежные элементы для монтажа трубопровода комплектуются специальными уплотнительными элементами, которые гасят вибрацию. Благодаря такой конструкции при прохождении стоков по трубопроводу системы отведения уровень шума не превышает значения 7-11 дБ.

Бесшумные канализационные трубы изготавливают в белом цвете, что позволяет идентифицировать их при покупке и выполнении монтажа.

Почему «шумит» канализация


Сергей Булкин руководитель технического отдела внутренних инженерных систем компании REHAU

По данным независимого опроса, проведенного в Германии журналом  RAS, подавляющее большинство жителей из длинного перечня раздражающих факторов на первое место поставили шум в зданиях. 87% опрошенных готовы инвестировать собственные средства в снижение этого шума.

Канализация является самым раздражающим источником шума из всех инженерных систем дома. Жидкость не движется по канализационным трубам равномерным потокам, как вода в водопроводе: каждый слив «выстреливает» определенным объемом жидкости в заполненную воздухом канализационную трубу. Для возникновения и дальнейшего распространения звука это – наилучшие условия.

Множество жалоб на «шумящие» канализационные трубы вызвано тем, что их делают из слишком тонкого, хоть и прочного материала, который не гасит звук и отлично его распространяет.

Дополнительно система канализации шумит, если:

  • внутри трубы наросли загрязнения, которые превращают поток,
    движущийся по ним из плавно текущего в бурный;
  • система крепления канализационной трубы недостаточно качественная, или само крепление сделано неправильно.

Сергей Булкин

По трубе протекает поток жидкости, который приводит в колебание ее стенку. Эти колебания распространяются по двум направлениям: по воздуху, от стенки трубы в помещение, в котором она проложена; и – через элементы крепления по строительным конструкциям по всему зданию.

Строительные конструкции, в свою очередь, могут входить в резонанс,  значительно усиливая шум от системы канализации и разнося его по всему зданию, что особенно ощущается в многоэтажных зданиях.


FeudMoth Участник FORUMHOUSE

У меня второй этаж 14-ти этажного панельного дома, в стояке туалета шум очень громкий.

Пользователи нашего портала, владельцы загородных домов также регулярно сталкиваются с шумящей канализацией. Проблемы вызваны разными причинами.


Юрий 718 Участник FORUMHOUSE

Шум вызван подвижкой труб в хомутах при тепловом расширении.

Существует ли канализация без шума?

Технологии производства пластиковых труб, пользующихся высоким уровнем популярности в строительстве, последовательно совершенствуются.

Если на первых этапах производства выпускались изделия, обладающие откровенно низкими характеристиками шумоподавления, теперь ситуация меняется. На рынке всё чаще можно увидеть так называемые бесшумные трубы.

Галерея изображений

Фото из

Бесшумная канализация — это коммуникационная система, все элементы которой устроены с учетом максимального сокращения всех видов шумов в процессе ее эксплуатации

Все составляющие канализационной системы сооружаются согласно регламенту DIN 4109. Это означает, что уровень шума в процессе работы не превышает 12 дБ

В изготовлении труб и фасонных деталей для сборки бесшумной канализации используются полимерные составы, способные самопроизвольно гасить звуки

Из полипропилена с особой шумопоглощающей структурой производят соединительные детали, заглушки, отводы, тройники. . Фитинги и трубы снабжаются уплотнителями с амортизирующими свойствами

Для устройства магистральных линий, стояков и отводных веток всех уровней выпускают обширный ряд изделий, позволяющий без проблем собрать систему любой сложности

В строительстве бесшумных канализационных систем используются кронштейны и держатели, исключающие или значительно сокращающие вибрационные явления

В случае пересечения канализационной системой жилых и подсобных помещений трассу стараются проложить за звукоизоляционными фальшь-конструкциями

Бюджетным вариантом, способным стать альтернативой бесшумной канализационной системе, является прокладка обычных канализационных труб в коробе с изоляцией

Устройство бесшумной канализации

Бесшумный канализационный стояк

Трубы из звукопоглощающего полипропилена

Фитинги для сооружения канализационных сетей

Ассортимент изделий для бесшумной канализации

Использование бесшумных креплений и держателей

Выбор трассы для прокладки канализации

Бюджетная альтернатива бесшумной канализации

Что представляют собой бесшумные канализационные трубы? Это изделия, для производства которых наряду с традиционными материалами используются материалы, способные гасить звуковые волны.

Структура бесшумной трубы для канализации формируется из нескольких рабочих слоев:

  • полиэтилен (жёсткий);
  • полипропилен минерализованный;
  • поливинилхлорид (мягкий).

По разным оценкам, трёхслойный рукав с похожей структурой снижает уровень шума от текущей в трубах жидкости как минимум до уровня 20 дБ. Это значение полностью соответствует нормам европейских стандартов (DIN EN 14366).

Неотъемлемой комплектующей деталью бесшумных канализационных трубопроводов являются специальные опорные хомуты.

При помощи этих деталей полимерные трубы закрепляются к монтажному основанию. Сам хомут представляет собой несложное изделие – металлический обруч. Но вместе с ним применяется мягкая полимерная вставка, материал которой эффективно гасит механические вибрации.

Выполненные объекты

Один из выполненных объектов — офисный центр Райффайзенбанка был признан лучшим в номинации «Акустический комфорт» и получил премию Best Office Awards. Важную роль сыграли установленные в данном офисе

шумопоглощающие трубы для канализации

, поставку которых осуществляла наша компания.

Более подробно об этом можно прочитать здесь.

Город: Москва

Области применения: Внутренняя канализация, Водоснабжение, Холодоснабжение

Город: Нижний Новгород

Области применения: Внутренняя канализация, Водоснабжение, Ливневая канализация

Город: Курск

Области применения: Внутренняя канализация

Город: Москва

Области применения: Внутренняя канализация

Все объекты вы можете посмотреть на странице Все объекты

Принципы обустройства малошумной системы

Конечно же, бесшумная бытовая канализация не становится таковой только лишь по причине замены обычных магистральных линий на линии из бесшумных труб. Этот вариант – один из нескольких, что могут использоваться для борьбы с нежелательными звуками.

Если изолировать стандартный канализационный трубопровод звукопоглощающим материалом и заменить жёсткие опоры крепежом с мягкой вставкой, уже можно получить хороший результат.

Учитывая, что уже существующую канализацию полностью переделать сложно и дорого, разумно ограничиться созданием изолирующих коробов. В сочетании с изоляционным материалом такой подход даст удвоенный эффект.

Соединение насадной муфтой

Насадная канализационная муфта применяется для соединения двух пластиковых труб по принципу безраструбной схемы. Конструктивно насадная муфта выполнена с учётом компенсации сдвигов от теплового расширения

Если же устраивается канализация с нуля, в этом случае стоит внимательным образом подойти к процедуре монтажа. Правильный монтаж, работа с фасонными элементами – эти критерии также дают хороший эффект тишины в процессе будущей эксплуатации системы.

Вариант #1: безраструбное соединение

Например, соединять безраструбные трубы между собой рекомендуется так:

  1. Обрезанные торцы полипропиленовых труб (угол реза 90º) выровнять, очистить от заусенцев.
  2. Использовать в качестве фасонной детали канализационную насадную муфту.
  3. Извлечь из внутренней части насадной муфты уплотнительные манжеты и надеть их на патрубки труб.
  4. Поверх уплотнительных манжет нанести смазку на водной основе.
  5. Вставить патрубки (применив некоторое усилие) внутрь насадной муфты до упора.

По такому же принципу выполняется раструбное соединение труб, соединение с тройниками и угловыми фасонными деталями. При этом в большинстве случаев раструбного монтажа учитывают создание компенсаторов теплового расширения.

Вариант #2: раструбное соединение

Соединения труб и фитингов, исполняемые без применения насадной муфты, устраиваемые на участке трубопровода до 3 метров длины (горизонтальный участок), требуют компенсации тепловых расширений.

То есть при монтаже обязательна обратная выемка трубы на 10 мм после её вставки в раструб до упора. Эффект теплового расширения допускается не учитывать только в схемах раструбных соединений между фитингами.

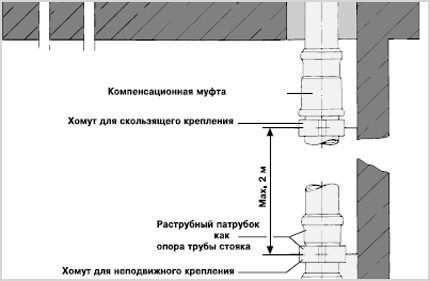

Схема включения хомутов на линии с раструбом

Фрагмент схемы канализационного стояка, на линии которого применяется раструбное соединение. Показано стандартное расположение крепёжных хомутов (жёсткой и плавающей фиксации). При таком расположении крепежа достигаются оптимальные характеристики по шумам

Методика создания раструбного соединения:

  1. Очистить от загрязнений патрубок, внутреннюю часть раструба, область уплотнительного кольца.
  2. Убедиться, что посадка уплотнительного кольца раструба соответствует монтажным требованиям (нет скручивания, повреждений, вмятин).
  3. Обработать смазкой на водной основе патрубок трубы.
  4. Вставить патрубок до упора в раструб и затем выдвинуть назад на 10 мм.
  5. Установить рядом с местом соединения крепёжный хомут.

Отдельно стоит рассмотреть методику крепления бесшумных канализационных труб (например, марки Skolan). Здесь прокладку трубопроводов требует выполнять таким образом, чтобы исключить физические напряжения и возможность линейного расширения.

Крепить популярные сейчас полимерные канализационные трубы можно стандартными хомутами, но под обручем хомута обязательно следует использовать подкладки на основе профильной резины.

Расположение крепёжных хомутов

Фрагмент схемы канализационного стояка, показывающий, каким образом располагаются крепёжные хомуты (скользящей и неподвижной фиксации) на участке трубы без фитингов

Рекомендуемые принципы монтажа хомутов:

  1. На горизонтальной линии расстояние между хомутами равно 10 размерам диаметра трубы.
  2. На вертикальной линии расстояние между хомутами не более 2 метров.
  3. На стояках обязательный монтаж жёсткого и плавающего крепления хомутами.
  4. Жесткие крепления на безраструбных трубах устраиваются над фитингом в области нижнего патрубка.
  5. Плавающее крепление хомутом обеспечивается путём неполной затяжки стягивающих винтов.
  6. Плавающее крепление устраивается рядом с жёстким крепежом на стороне вставленного в раструб патрубка.

При условии следования отмеченным принципам при монтаже канализационной системы, реально получить допустимые шумовые характеристики бытовой канализации на уровне 12-20 дБ.

Что влияет на уровень шума канализации

На уровень возникающего шума сильнее всего влияют следующие фактора:

  • материал, из которого сделаны канализационные трубы и их фасонные части;
  • крепежные элементы.

Чем совершеннее система крепежа и чем выше качество крепления,  тем меньше шумность системы канализации.

Почему Бесшумные канализационные трубы нужно покупать у нас?

  • Наша компания представитель завода Redi Phonoline на территории России, в связи с чем, мы можем предоставить наиболее выгодные условия по стоимости и срокам поставки.
  • Вся продукция находится на нашем складе в городе Москва и быстро доставляется в любую точку России – без задержек и других подводных камней.
  • Мы индивидуально подходим к каждому клиенту, никогда не забываем о хорошем, и предоставляем очень качественный сервис – работая с нами, Вы останетесь довольны.

Достоинства и недостатки бесшумной канализации

Такая канализация обладает многими достоинствами и несколькими недостатками. Поэтому нужно перечислить основные из них.

Достоинства бесшумных труб:

  1. Максимально возможное шумопоглощение.
  2. Просто монтировать. С монтажом справится любой мужчина.
  3. Большой эксплуатационный срок – 50 лет.
  4. Мало весят.
  5. Не боятся коррозии и ультрафиолета.
  6. Грамотна собранная конструкция не подвержена колебаниям.

Их недостатки:

  1. Большая цена.

Завершение

Как можно было заметить, сооружение бесшумной канализации имеет 2 пути решения. Ее можно сделать как из покупных бесшумных элементов, так и обустроить своими руками из вспомогательных. Лучше всего сооружать систему канализации с нуля, и проще и эффективнее.

Дополнительные материалы, как всегда, можно изучить, просмотрев видео в этой статье. Не стесняйтесь делиться в комментариях собственным опытом. Успехов, камрады!

Понравилась статья? Подписывайтесь на наш канал

Яндекс.Дзен

20 июля 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Вопросы, комментарии, отзывы

Можете отправить оптовый прайс?

Уважаемый Азамат! Информация направлена на Ваш почту.

Фирменные продукты малошумной канализации

Существуют марки, зарекомендовавшие себя отменным качеством и прочно закрепившиеся на отечественном рынке канализационной продукции.

Вавин Асто и ASTOLAN

Последние годы рыночные предложения удивляют обширным выбором фирменных систем бесшумной канализации. Из имеющихся примеров для монтажа можно отметить, к примеру, продукт под маркой «Вавин Асто».

Компания изготавливает и поставляет на продажу полипропиленовые трубы и фитинги, основой которых является ASTOLAN – материал, модифицированный за счёт минеральных добавок.

Малошумная канализация Wavin Asto

Производимая фирмой Wavin Asto малошумная канализация (набор труб и фасонных деталей) представляет собой готовое решение, учитывающее все нюансы звукоизоляции. Останется только собрать систему в соответствии с инструкцией и наслаждаться комфортом

Благодаря модификации, инженерам удалось поднять плотность стенок канализационных труб до значения 1,9 г/см3 и усилить такие показатели, как вязкость и удельный вес. В результате появились практически бесшумные системы канализации «Вавин Асто».

По заверениям представителей компании, при работе системы отсутствуют какие-либо вибрационные шумы. Проникновение звуков канализации через воздушное пространство также исключено.

Немецкое качество Остендорф

Ещё один пример современной системы без шума – канализация на основе труб и фасонных элементов марки «Остендорф». Базовый материал тот же самый, модифицированный минералами полипропилен.

Но показатели плотности в данном случае несколько уступают – 1,6 г/см3. Вместе с тем, температурные параметры канализационной системы «Остендорф» более высокие – до 100ºС, а значения pH лежат в диапазоне 2-12.

Малошумная канализация Остендорф

Немецкая компании Ostendorf предлагает воспользоваться инженерными решениями, которыми гарантируется тишина в доме. Немецкие технологии изготовления канализационных труб и фасонных деталей исключают проявление технических шумов выше установленных норм

Фирменный продукт «Остендорф» характеризуется не только как малошумящий. Все элементы производства отличаются высокой степенью коррозионной устойчивости, долговечностью, стойкостью к влиянию агрессивных сред. Обширный модельный ряд фасонных деталей и труб обеспечивает создание коммуникаций различного назначения.

Рехау и REHAU RAUPIANO Plus

Высокий процент популярности показывают также системы компании «Рехау». В частности, настойчиво рекламируется продукт REHAU RAUPIANO Plus. Технологический подход, однако, мало чем отличается от двух предыдущих фирм.

Упор в борьбе с шумами «Рехау» также делают на производство многослойных пластиковых труб, на усиление толщины стенок угловых фасонных деталей, на изготовление так называемых «шумопоглощающих» хомутов.

Бесшумная канализация Рехау

Детали для устройства системы бытовой канализации, выпускаемые под маркой Rehau, сделаны с учётом эффективной звукоизоляции. Монтаж канализации на основе деталей Rehau обещает тихую жизнь

Практика эксплуатации такой канализации показывает снижение шума примерно на 25-30%. При желании, аналогичных показателей вполне можно достичь, если выполнить стандартные работы по звуковой изоляции системы бытовой канализации с помощью доступных изоляционных материалов.

С ориентирами выбора наилучших труб для устройства внутренней канализационной системы ознакомит следующая статья, содержащая массу полезной информации.

Видеообзор:

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

Цена Бесшумные канализационные трубы

Ценовая политика предоставляет довольно гибкие возможности специально для ваших проектов. Для каждой отдельной спецификации мы разрабатываем индивидуальное предложение, основанное на ряде важных факторов.

Если у вас уже имеется проект с заложенной системой, просто пришлите нам его спецификацию и наши специалисты за короткое время рассчитают максимально возможную скидку, а также сообщат о ближайшем сроке поставки.

Для поставки сверхкрупных объемов согласовываются специальные (эксклюзивные) цены.

Рекомендации специалистов при выполнении работ

изоляция для канализации

  • Если приобретен материал в виде цилиндра, нужно разрезать его таким образом, чтобы он покрывал всю площадь. Если куплен материал в виде листов, то замеры следует производить так, чтобы листы были внахлест друг друга по всему диаметру;
  • При использовании звукоизолирующей ленты необходимо обмотать её вокруг канализационной трубы. Причем надо учитывать тот факт, что если при производстве работ возникнут непокрытые лентой места, то нужный эффект не будет достигнут;
  • Материал, приобретенный в виде листов, следует крепить скотчем;
  • Используя плотный материал изоляции звука, рекомендуется в качестве крепежа использовать мягкую медную проволоку или пластиковые стяжки, которые располагают друг от друга на расстоянии 25-30 сантиметров.

Знаете ли вы: из-за негативного воздействия на дыхательную систему использование монтажной пены или стекловаты в качестве звукоизоляционного материала в жилом помещении категорически запрещено!
