Фундамент из бутового камня
Бутовый фундамент – относится к фундаментам неглубокого заложения (до 5 метров). Содержание камня в конструкции может быть от 50 до 90%. Камень должен иметь относительно параллельные грани и габариты от 20 до 50 см.

Содержание

Этапы строительства каменного фундамента для дома из арболита

История строительства загородного дома jonic61, которую он назвал в теме на портале «Арболит в камне», началась с покупки «правильного» участка. По словам пользователя, подходящий участок под застройку он искал около двух лет. Причина — повышенные требования к комфорту. Нужны доступные коммуникации, как в городе, хорошие дороги для проезда тяжелых грузовиков со стройматериалами, близость трасс для поездки в город и т.д. Наконец, нужный участок площадью 6 соток найден в СНТ.


jonic61 Пользователь FORUMHOUSE

Меня подкупила близость моря. В садовом товариществе есть электричество, причём подача энергии идёт без перебоев, есть магистральный газ, круглогодичный центральный водопровод с питьевой водой и хорошо развитая инфраструктура. К северной части участка прилагается бонус в 5 соток — зона отчуждения от железной дороги, на которой можно строить некапитальные сооружения, т.е. — строения без фундамента. Итого: общая площадь территории составила 11 соток.

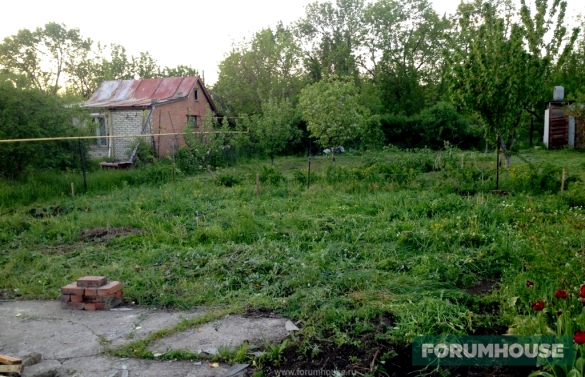

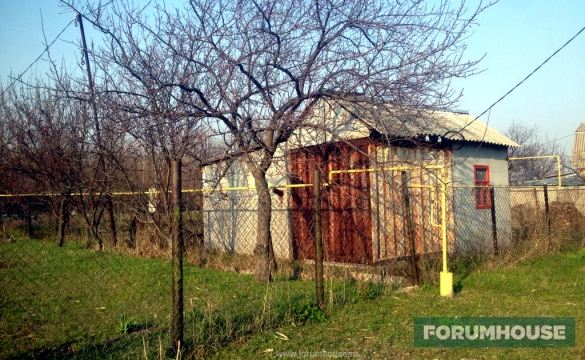

В «придачу» к участку шел домик размером 5х5 м, «слепленный» из стального контейнера и того, что у прежнего владельца находилось под рукой.

Забегая вперёд, скажем, что домик в итоге разобрали, а контейнер превратили в антивандальную кладовку для хранения инструментов.

В 2017 году jonic6, вооружившись знаниями, почерпнутыми на портале, приступил к строительству дома, причём без проекта, с внесением изменений в конструктив по ходу возведения коттеджа. Изучив рынок стеновых строительных материалов, пользователь остановился на арболите.

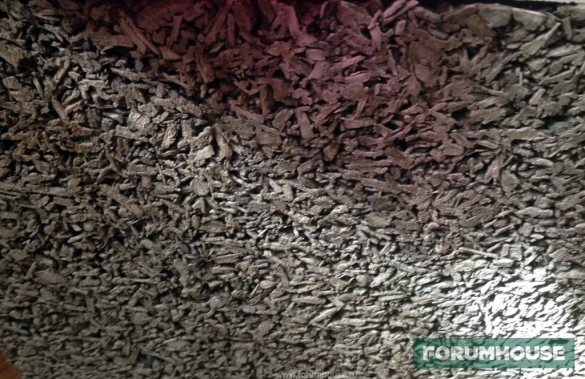

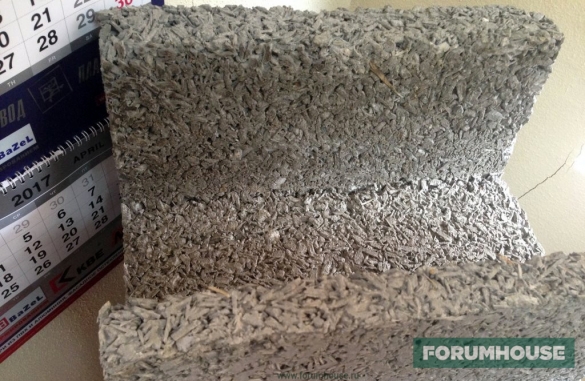

В производстве арболита применяется технология не мгновенной распалубки, что положительно влияет на свойства и геометрию материала.

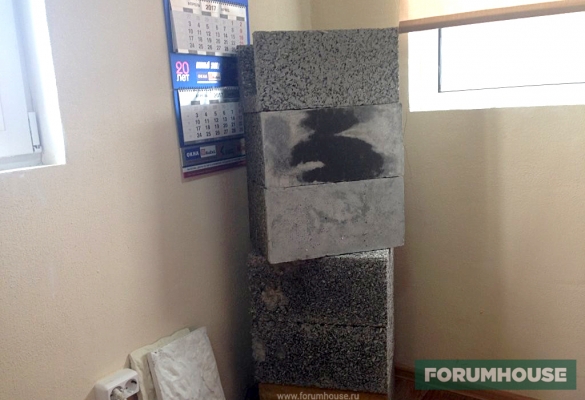

Блоки, всего заказано 1000 шт., угловые размером 50х30х20 см и стеновые 40х30х20 см, уже оштукатурены с лицевой стороны.

В ожидании партии арболита пользователь перешёл к т.н. нулевому этапу строительства дома — возведению фундамента.

Что собой представляет фундамент из бутового камня

Для создания бутового основания используются камни различной формы, которые получают в результате обработки песчаника, доломита и известняка. Часто используются крупные валуны, массой около 50 кг. Чтобы укладывать основание было проще, подбирают их с широкими и ровными гранями, но технология позволяет использовать и элементы с неправильной геометрией. Главный критерий выбора бута — это прочность, поэтому перед созданием основания, материал осматривают на предмет наличия трещин и сколов.

Технология создания такого основания принципиально не отличается от условного кирпичного фундамента. Материал просто укладывается друг на друга, затем связывается с помощью раствора. В качестве отдельных элементов удобнее использовать именно бут из постелистых горных пород, так как у него ровные грани. Для заливки лучше выбирать бетонный раствор, так как он более прочный.

Все о бутовом камне

Что это такое

Где применяютСвойстваПлюсы и минусыВидыПринцип работы

Недостатки и достоинства фундамента из бута

Каменное основание служит надёжной опорой не только для деревянных зданий, но и для тяжёлых домов из кирпича и бетона. Его несущая способность зависит от глубины заложения. Под бани, сараи и лёгкие каркасные постройки бывает достаточно его установки на плотные слои грунта, расположенные сразу под рыхлым плодородным слоем. А для возведения жилых домов его обычно заглубляют ниже уровня промерзания грунта.

Разберёмся, какие особенности имеет бутовый фундамент, плюсы и минусы его устройства в разных условиях.

У этого типа оснований есть достоинства, обусловленные физическими характеристиками природного камня:

  • долговечность;
  • прочность;
  • морозостойкость;
  • влагостойкость;
  • экологичность.

Они позволяют возводить фундаменты без гидроизоляции и внутреннего армирования. А благодаря естественной красоте камня цокольная часть фундамента не нуждается в декоративной отделке.

Натуральная поверхность дикого камня

Натуральная поверхность дикого камня смотрится очень привлекательно Источник stroidomsait.ru

Основные минусы бутового фундамента – это трудоёмкость и длительность его возведения, сложности, связанные с доставкой и перемещением основного материала. Многие относят к недостаткам и высокую стоимость, но она может сильно разниться в зависимости от таких условий, как:

  • расстояние от стройплощадки до карьера по добыче камня;
  • стоимость работ по устройству фундамента, которая отличается в разных областях.

Если дом строится в каменистой местности, где основной материал буквально валяется под ногами, а работы выполняются своими руками, фундамент обойдётся дешевле обычного из монолитного железобетона. В равнинной местности, к которой относятся большие территории европейской части страны, не все даже знают, что такое бутовый фундамент, так как доставка тяжёлого камня издалека обходится слишком дорого.

Облицовка внешней части цоколя плоским камнем

Оптимальное решение в таких случаях – облицовка внешней части цоколя плоским камнем Источник prom.st

Отделка цоколя искусственным камнем

Если цена на природный камень в вашем регионе достаточно высокая, что обычно применимо к равнинным районам, его можно заменить на искусственный материал. Сегодня выпускаются различные виды, имитирующие не только природные камни, но и кирпич.

Технология облицовки искусственным камнем аналогична отделке бутом и даже более проста в исполнении благодаря правильной геометрии форм материала.

При использовании этого ненатурального камня обязательна финишная обработка специальной пропиткой, которая предотвратит преждевременное разрушение декоративного элемента.

Образец облицовки искусственным камнем на примере цоколя забора.

Основание из бута: плюсы и минусы

Стоит заметить, рассматривая фундамент бутовый ленточный, что это наиболее оптимальный вариант выполнения основания для самых разных домов. Для начала нужно изучить основные преимущества и недостатки конструкции.

готовый фундамент из бута

Ленточный фундамент из булыжников – плюсы:

  • Прекрасные показатели прочности – любые горные породы по показателю износостойкости дадут фору другим строительным материалам
  • Стойкость ко влаге – камень, из которого строится фундамент, в природе постоянно испытывает влияние влаги и воды, но сохраняет свои свойства и физические характеристики
  • Экологичность – чем не могут похвастать многие виды других строительных материалов (особенно современных)
  • Длительный срок эксплуатации, равный примерно 150 годам

Основание из булыжников – минусы:

  • Основание из бутового камня создается долго – чтобы выложить ряд кладки, придется потратить немало времени
  • В случае необходимости привлечения работников их услуги обойдутся недешево с учетом типа работ
  • Бут стоит дорого – около 1500 руб./т
  • До начала строительных работ обязательно нужно выполнить корректные расчеты

Особенности работы с бутовым основанием

Создавая бутовые фундаменты, нужно помнить об определенных нюансах. Так, первый слой бута выкладывают из камня только правильной формы, булыжники корректируют стамеской и молотком. Ленточное основание с бутом монтируют с усилением по углам из камней правильной формы. Поэтому количество булыжников с параллельными гранями изначально нужно закупить большое.

лента из бута

Если основание кладется раствором из цемента и щебенки, кладка обязательно должна выполняться слоями: каждый слой камня проливается цементной прослойкой, шаги желательно делать параллельными. Когда закладывается фундамент ленточный комбинированный (одновременно с бутом используются блоки или кирпич), нельзя игнорировать необходимость армирования проволокой сечением 12 миллиметров.

В процессе проектирования фундамента обязательно нужно точно рассчитать и продумать расположение вентиляционных каналов, правильно их смонтировать.

Бутовый камень, какой выбрать?

Бут – это не какой-то определенный тип каменной породы. Бутовый камень это рваный или окатанный природный камень размером от больше щебня до крупных камней, чей вес может превышать 30 кг.

Природный камень в строительстве используется разных пород: легких, тяжелых осадочных или вулканических.

Прочность бута

В зависимости от породы, прочность колеблется от 2 МПа до 30 МПа.

Морозостойкость

Морозостойкость бута оценивается количеством циклов последовательной заморозки, при этом камень не должен крошиться и потерять в весе не более 5%. Этот параметр моделирует количество холодных сезонов для бута без разрушения.

Допустимым является 15 и более циклов.

Качества цементной смеси (по прочности и морозостойкости) должно соответствовать выбранному камню

Лещадность

Характеристика, определяющая форму зерен в камне. Различается 5 групп, в зависимости от содержания пластинчатых зерен от 10% (1 группа) до 35-50% (5 группа).

Лещадность влияет на прочность (1 группа прочнее прочих), и несколько увеличивает трудоемкость работ с таким камнем.

Радиоактивность

Горные породы могут быть опасно радиоактивны.

В строительстве допускаются 2 группы пород по радиоактивности:

  • До 370 Бк/кг – допускается для строительства жилых зданий, а также строительства внутри населенных пунктов;
  • Свыше 370 Бк/кг – не допускается для строительства жилых зданий, а также строительства внутри населенных пунктов (такой материал можно использовать только для промышленных сооружений).

Особенности бутовых фундаментов

По сути, современный бутовый фундамент – это кладка из камня на цементном растворе. Чтобы он получился надёжным, мало знать технологию его возведения. Нужно учесть характер грунта на участке строительства, выбрать качественный бут, определиться с типом основания, рассчитать количество необходимого материала.

Камень – основа фундамента

Наиболее пригодными для устройства фундамента являются плоские камни – плитняк. Это различные горные породы со слоистой структурой. При разработке карьеров они раскалываются на пластины разной толщины и формы. Практически параллельные плоские грани позволяют вести кладку с минимальным расходом раствора. А неповторимая неправильная форма каждого элемента – создавать оригинальную фактуру поверхности.

Для возведения фундаментов используют такие распространённые и недорогие породы бута, как:

  • известняк;
  • сланец;
  • туф;
  • доломит;
  • песчаник; ракушечник.
Плоский камень самый удобный для кладки

Плоский камень самый удобный для кладки Источник tildacdn.com


Также допускается применение речного булыжника, но его округлая форма усложняет кладку, требуя устройства опалубки.

Совет! Главная характеристика при выборе бута – его прочность. Она является достаточной, если при постукивании по камню молотком слышится звонкий продолжительный звук.

Виды бутовых фундаментов

Из камня можно делать ленточные и столбчатые фундаменты. Последние подходят только для хозяйственных построек, бань и лёгких каркасных домиков. Сложенные из камня столбы устанавливают под углами здания, на пересечении внутренних и наружных стен, и соединяют их обвязкой-ростверком, являющимся основанием для возведения стен.

Столбчатый бутовый фундамент

Столбчатый бутовый фундамент Источник remont-domov.by

Для капитального жилого дома лучше делать ленточное основание. Оно подходит для зданий с подвалом, в два и даже три этажа. Так как армировать бутовый фундамент нет необходимости, то при условии расположенного поблизости карьера он обходится дешевле железобетонного монолита, и обладает не меньшей прочностью.

Недостатки

Что нужно иметь в виду при выборе фундамента из бута:

  • Обустройство ленты трудоёмкое: конструкция закладывается ниже уровня промерзания грунта в уплотнённое основание, высота стенки получается немалой.
  • Долгие сроки возведения при самостоятельной укладке. Кроме того, понадобятся некоторые знания ведения укладывания камней для обеспечения хорошей перевязки. Времени прибавит изготовлении камней, если решено бомбить глыбу самостоятельно.

Подготовка грунтового основания и обустройство дренажа под бутовый фундамент

Выше мы уже говорили, что дом строится фактически без проекта, и сначала пользователь планировал залить плиту, но в итоге «переиграл» её на бутовый фундамент, о чём мы расскажем далее. Но при строительстве фундамента любого типа на первое место выходит тщательная подготовка грунтового основания, т.к. фундамент только передаёт и перераспределяет нагрузку от строения. Поэтому сначала определяем состав почвы.

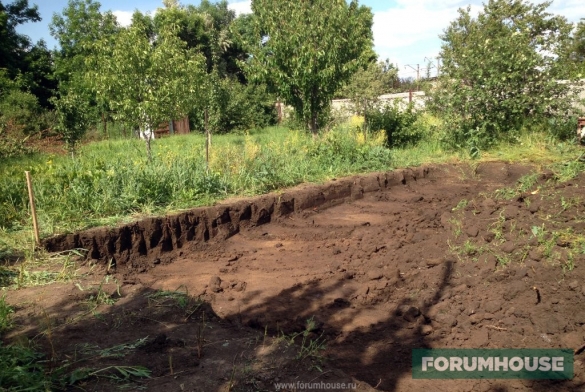

Для этого на пятне застройки дома jonic61 выкопал шурфы и изучил слои грунта. Это:

  • чернозём- 30 см;
  • супесь – 10 см;
  • суглинок – 10 см;
  • далее идет мощный пласт глины.

УГВ высокий. Перепад высот на периметре фундамента 4 см.

Отступив от красной линии 5 м и от соседа 3 м, пользователь, арендовав трактор и грузовик, приступил к выкапыванию котлована под фундамент, добавив к размерам дома (9х9 м) еще по 1-му метру.

Итого: размеры котлована 11х11 м.

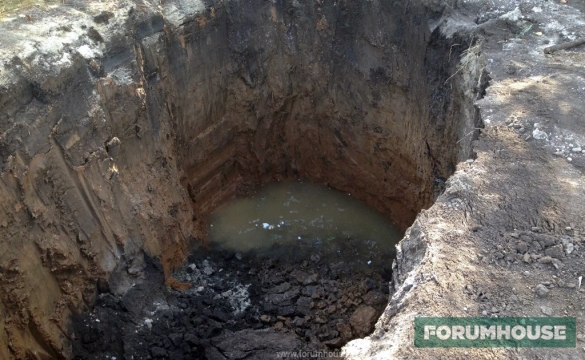

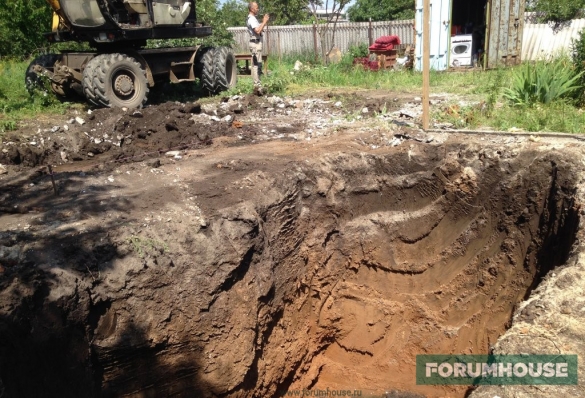

Там, где раньше стоял домик, сразу выкопали яму под установку септика из бетонных колец.

На глубине 2.4 метра пошла грунтовая вода.

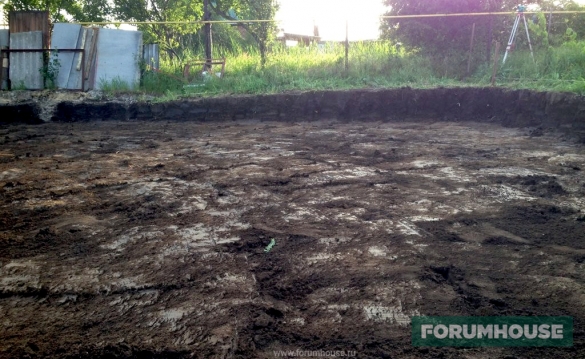

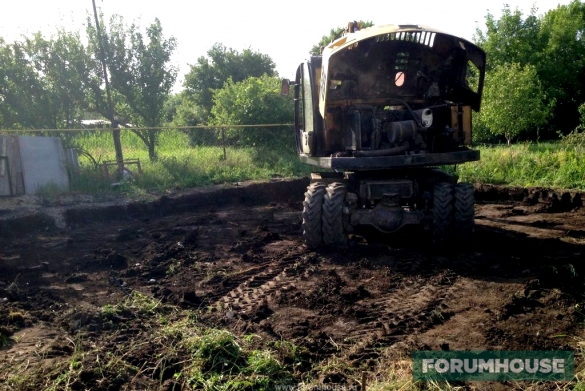

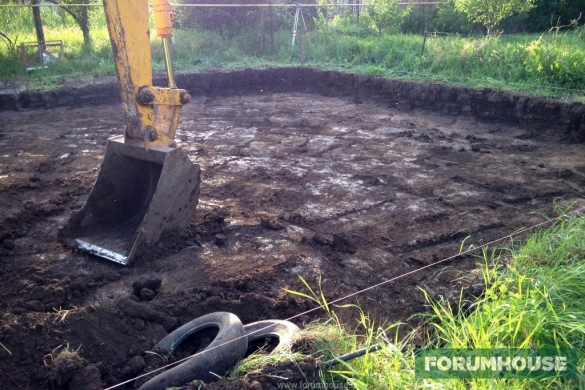

Экскаватор снимал грунт на пятне под фундамент планировочным ковшом, не имеющем зубьев (стальных «клыков»).

Это повышало качество работ, т.к., снимая слой за слоем, экскаваторщик, что важно, не разрыхлял материковый грунт.


jonic61

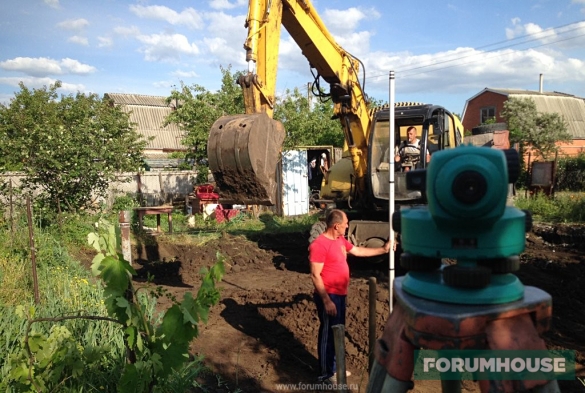

Я стоял с нивелиром, а водитель грузовика помогал с мерной рейкой. В итоге перепад высот после копки котлована не превысил 1-2 см.

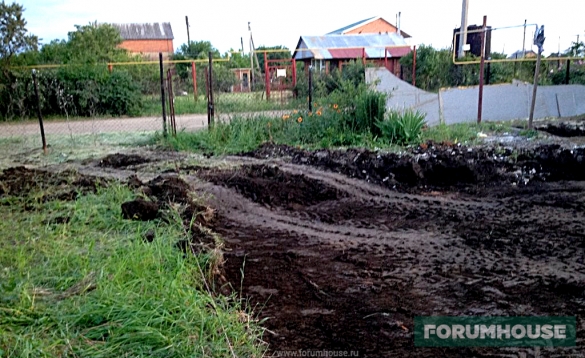

Закончив копку котлована, экскаватор сразу сделал «пандус» для заезда тяжелых грузовиков.

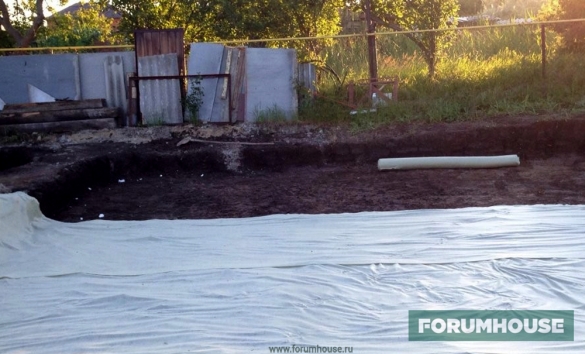

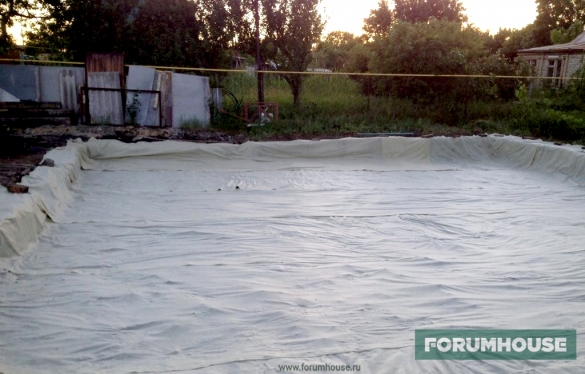

Подчистив лопатой мелкие неровности, пользователь застелил дно котлована геотекстилем, плотностью 200 г/кв. м.

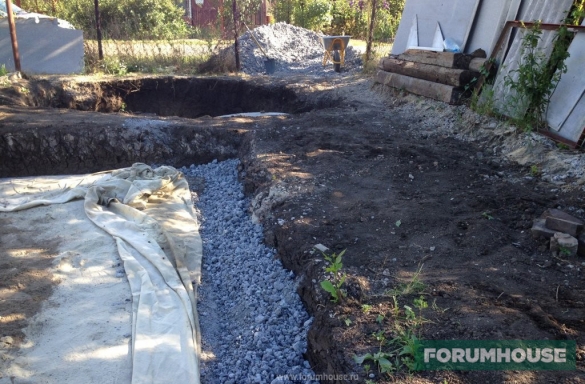

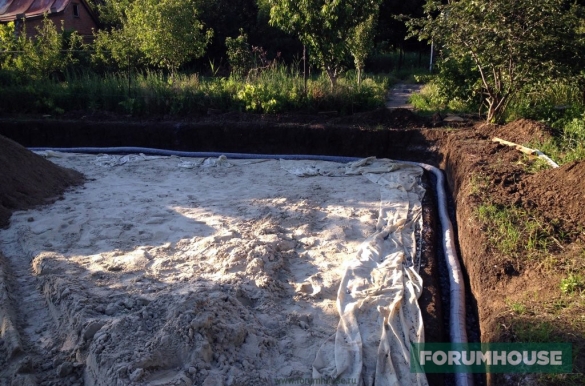

По периметру уложил дренажную трубу диаметром 110 мм, выдержав уклон в 2-3 см на 1 погонный метр.

Геотекстиль уложен с перехлестом полотен в 15 см и выводом наружу, за периметр фундамента, 0.5 м.

В этой статье подробно рассказывается об устройстве дренажной системы фундамента, участка и обустройстве ливневой канализации.

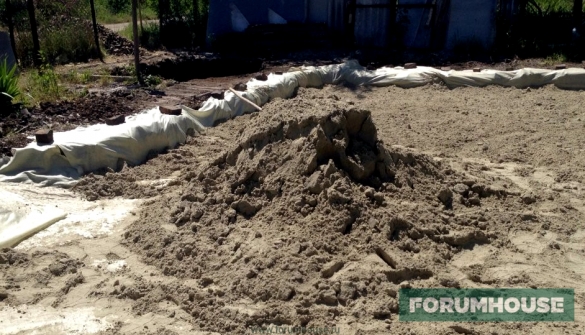

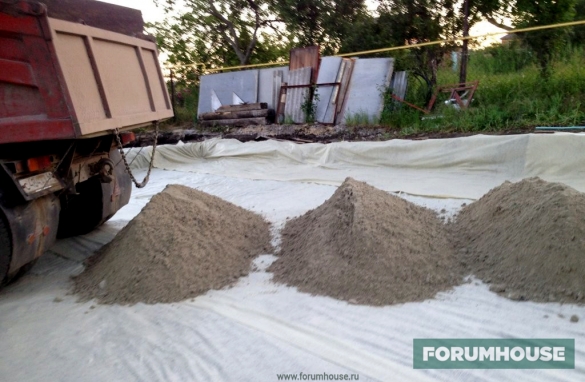

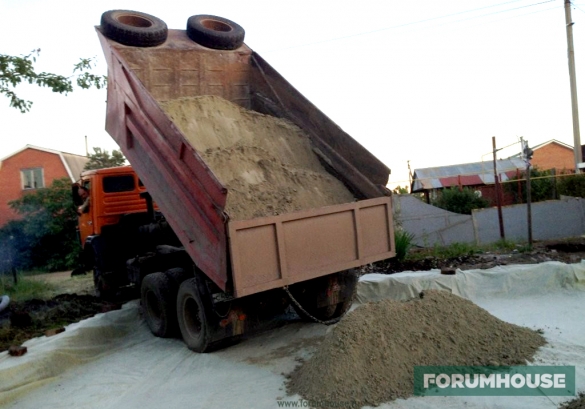

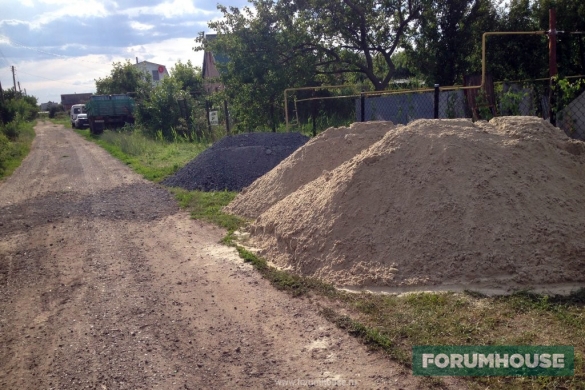

Завезли песок и раскидали его по котловану.

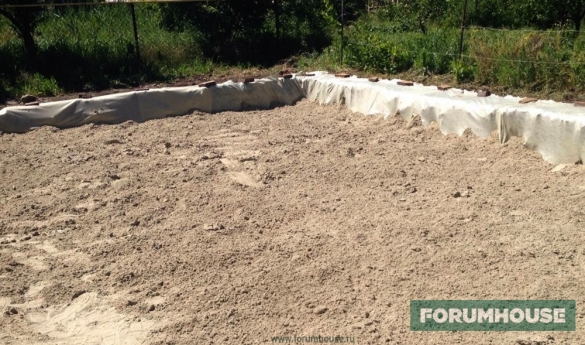

Песок тщательно разравняли по основанию.

Дно основания выведено в 0 по нивелиру.

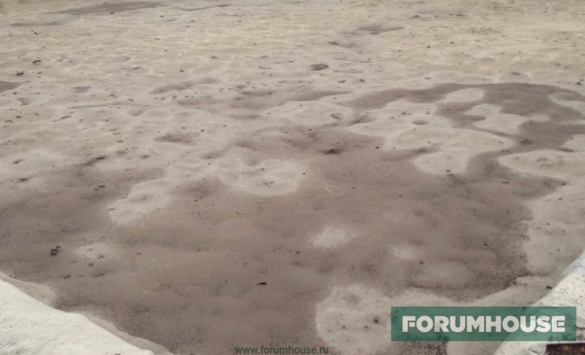

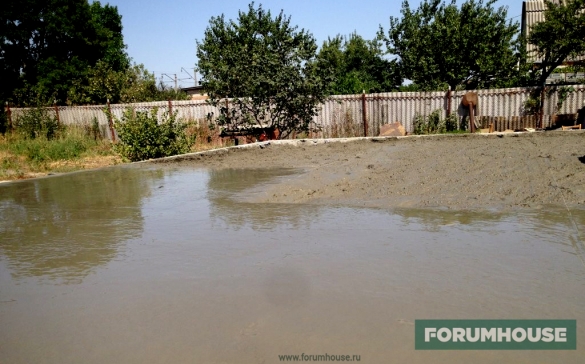

Внезапно начавшийся дождь сыграл на руку, влагонасыщенный песок самоуплотнился.

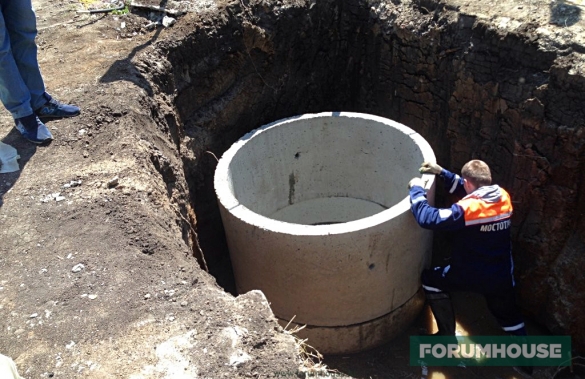

Параллельно обустроили септик, завезя и смонтировав бетонные кольца.


jonic61

В строительстве очень важно качество подъездных дорог. Грузовики должны иметь возможность заехать, разгрузиться и беспрепятственно выехать. Это сбережёт массу нервов и денег.

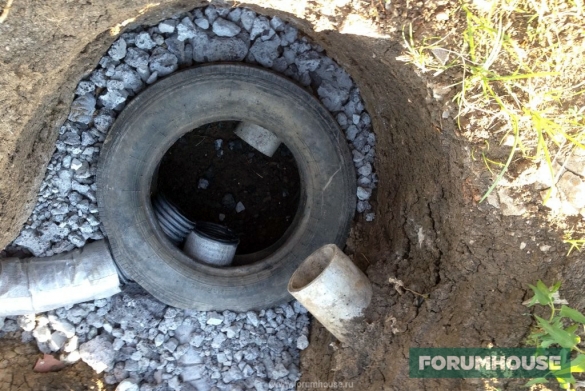

Дренажные трубы выведены в дренажный колодец, сделанный прежним хозяином участка из автомобильных покрышек.

Из дренажного колодца вода отводится в дренажную сеть СНТ.

Дренажные трубы засыпаны шлаком.

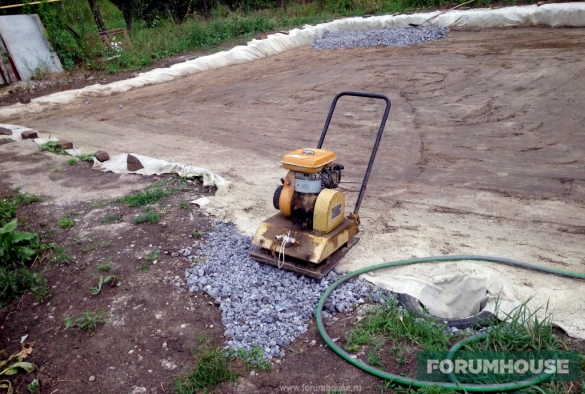

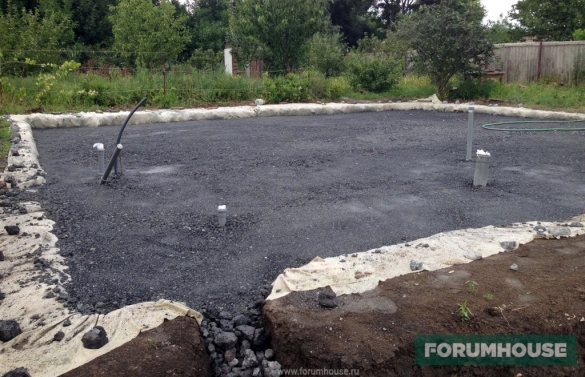

Дополнительно jonic61 засыпал песок шлаком и нанял бригаду рабочих с бензиновой виброплитой.

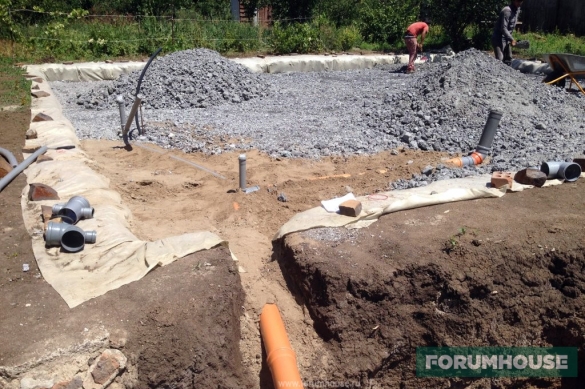

До трамбования основания выкопаны и проложены коммуникации — закладные под ввод воды и трубы канализации.

Окончательно подготовленное основание, на которое высыпано и тщательно пролито водой 2 машины песка и 8 машин шлака.

Этапы

  • Первым этапом считается рытье котлована.
  • Сооружение подушки из песка.
  • Возведение опалубки.
  • Укладка первого ряда бута.
  • Укладка остальной части стройматериала.
  • Заполнение пустот раствором.
  • Высыхание бетона.
  • Демонтаж опалубки.

Какой вы выбрали фундамент?

  • Ленточный 49%, 638 голосов

    638 голосов 49%

    638 голосов — 49% из всех голосов

  • Плитный 27%, 349 голосов

    349 голосов 27%

    349 голосов — 27% из всех голосов

  • Свайный 15%, 193 голоса

    193 голоса 15%

    193 голоса — 15% из всех голосов

  • Столбчатый 6%, 83 голоса

    83 голоса 6%

    83 голоса — 6% из всех голосов

  • Не определился 3%, 44 голоса

    44 голоса 3%

    44 голоса — 3% из всех голосов

Всего голосов: 1307

11.02.2020

×

Вы или с вашего IP уже голосовали.

Возведение бутового фундамента

Итак, на этом этапе всё готово для установки опалубки и заливки плитного фундамента. Но jonic61 взял тайм-аут и решил подумать, сможет ли он сделать это силами новой бригады, и хватит ли у рабочих на это опыта. Также беспокоила сохранность строительных материалов на участке, которые сразу надо пускать в дело.


jonic61

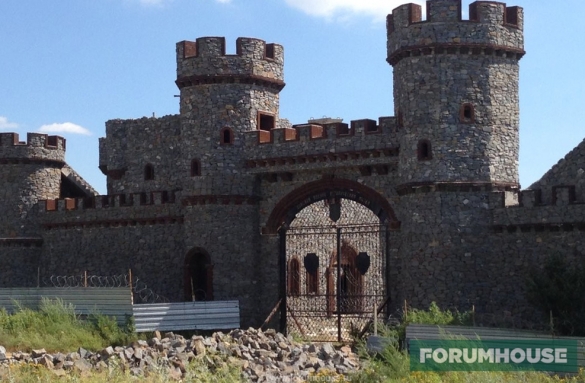

Как-то я поехал к своему знакомому, который занимается раскопками и реставрацией древнего городища, и попутно, по совету друга, заехал в военно-исторический музей, возводимый в виде крепости из камня. Самое интересное, что строят его те же самые рабочие из нанятой мной бригады. Натуральный камень я очень люблю, а строение, сложенное из красивого серого-голубого камня, меня зацепило.

Прикинув расходы на заливку плиты и кладку бута, пользователь решил делать каменный фундамент. Он заказал машину с бутом и нанял на работы проверенную бригаду из 6-ти человек.

Т.к. концепция фундамента полностью поменялась на ходу, jonic61 дополнительно заказал 20 тонн песка, грузовик шлака и 2.5 тонны цемента.

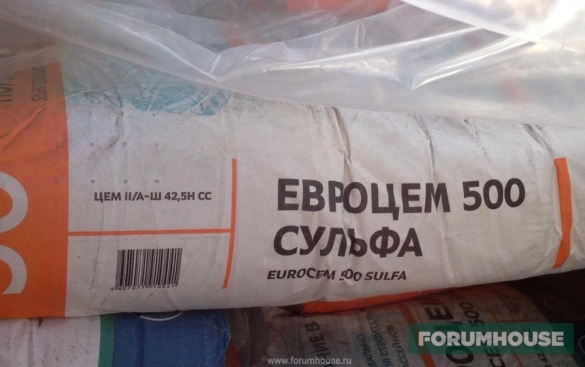

Кладка бутового камня требует большого количества раствора.

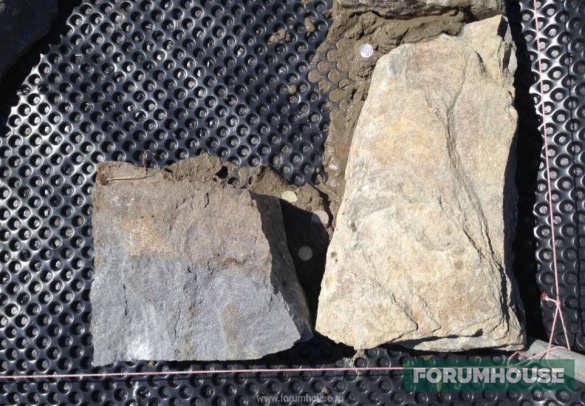

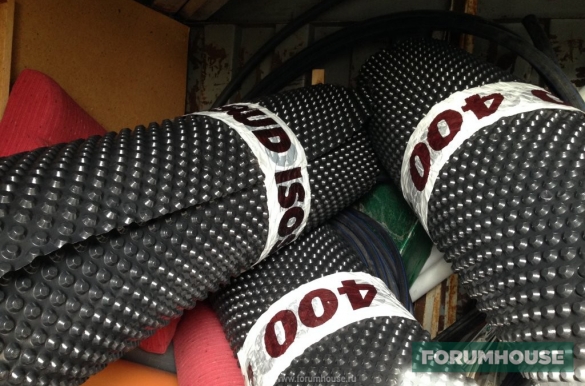

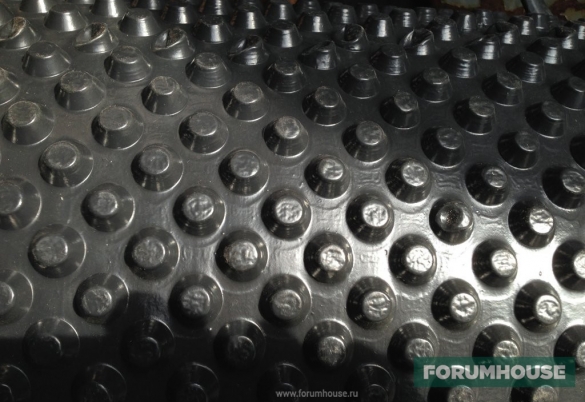

Попутно вместо подбетонки пользователь купил профилированную геомембрану, которая дополнительно отсечет от фундамента влагу снизу.

Всего куплено 3 рулона шириной 2 м и длиной 20 м.

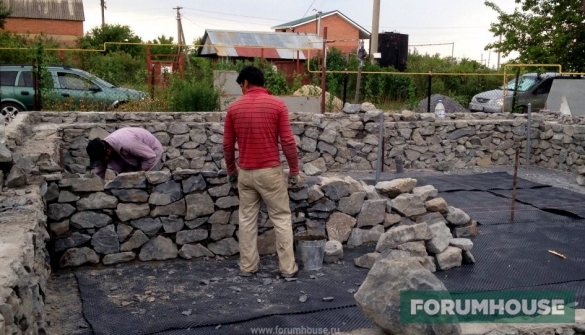

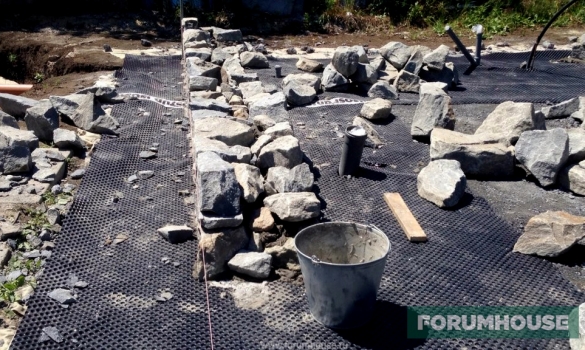

Рабочие разбили оси фундамента, расстели геомембрану и завели углы бутового фундамента.

  • ширина «ленты» фундамента – 50 см;
  • высота – 1 м.

Внутри периметра несущая стена. Пазухи фундамента затем забиваются глиной, шлаком с послойной трамбовкой, и далее отливается плита перекрытия первого этажа. Пользователь считает, что фундамент из натурального камня — это красивая и крепкая основа для дома, не требующая отделки и особого ухода.

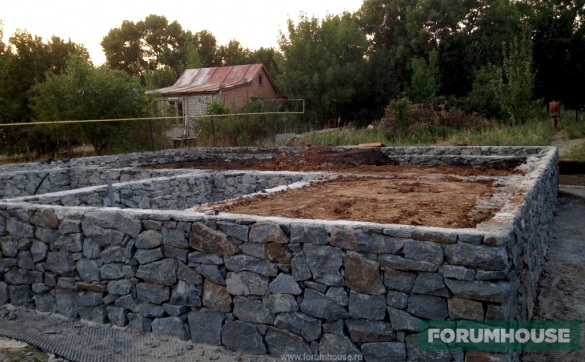

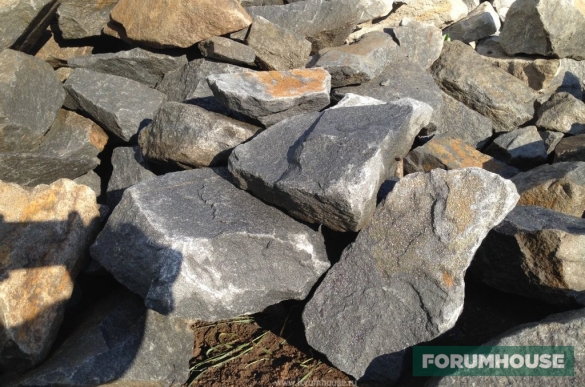

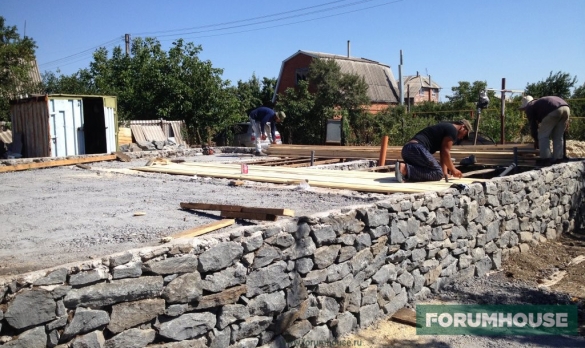

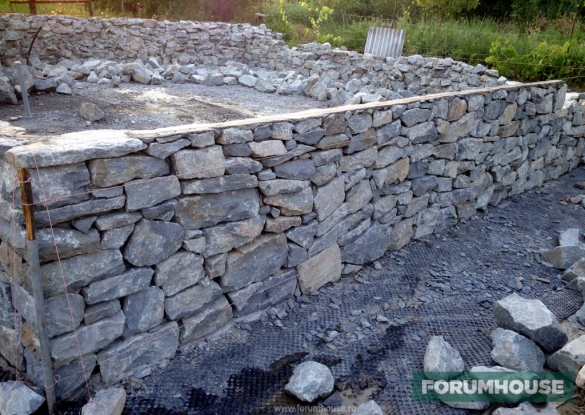

Фундамент рос на глазах и поглощал один за другим грузовики с бутом.

Изнутри цоколя, по всему периметру, делалась «ступенька» размером 150х150 мм для опоры — бетонной плиты, которая свяжет воедино всю конструкцию.

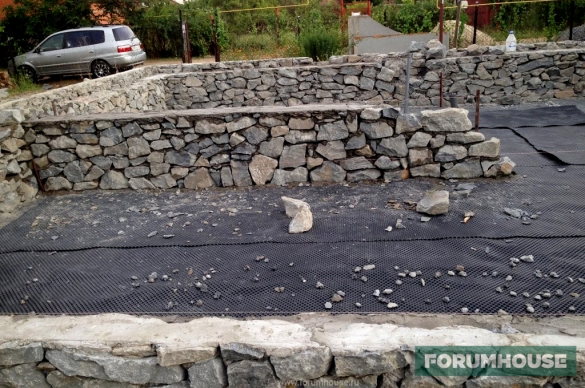

Изнутри также расстелили геомембрану и приступили к кладке несущей внутренней стены.

Стенки бутового фундамента, наружные и внутренняя несущая, обязательно при кладке камня перевязываются друг с другом.

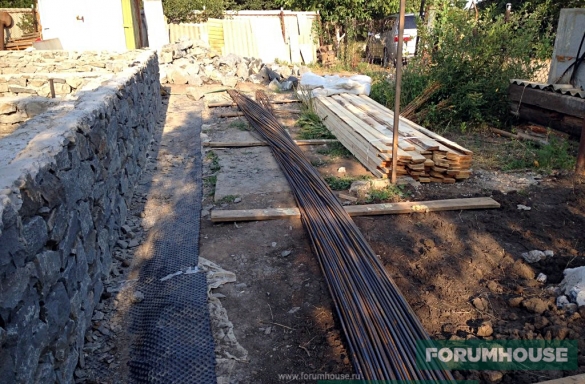

Для заливки плиты перекрытия пользователь купил арматуру, хлысты по 12 м и доски. Итого:

  • арматура «десятка» — 80 стержней;
  • арматура «двенашка» — 80 стрежней;
  • доска «дюймовка» — 2 куба;
  • доска «50-ка» — 1 куб.

Пазухи «ленты» засыпаны глиной при помощи экскаватора.

Сверху глина дополнительно засыпается шлаком, и всё тщательно утрамбовывается.

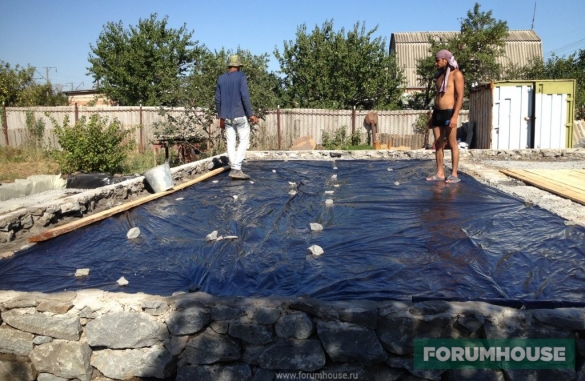

Далее расстилается пленка, а где остаются пустоты (подпол и коммуникации) делается опалубка из дюймовки.

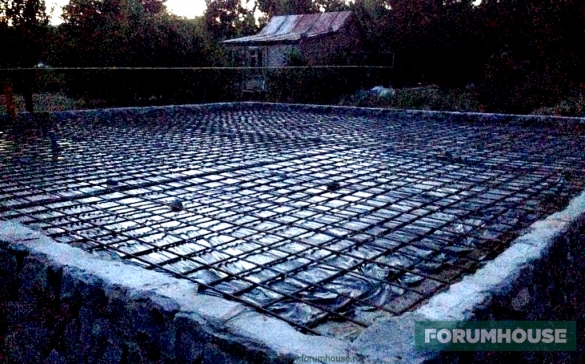

Вяжется арматурный каркас.

В качестве подставок под каркас, т.к. арматура должна находиться в «теле» бетона, а не просто лежать на пленке, так она включится в работу, использовались куски бута и консервные крышки с пластиковыми стульчиками.

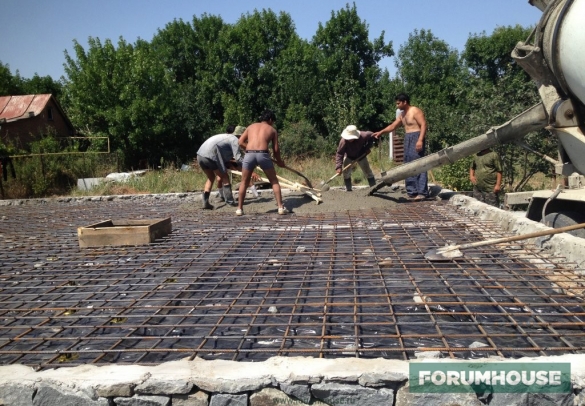

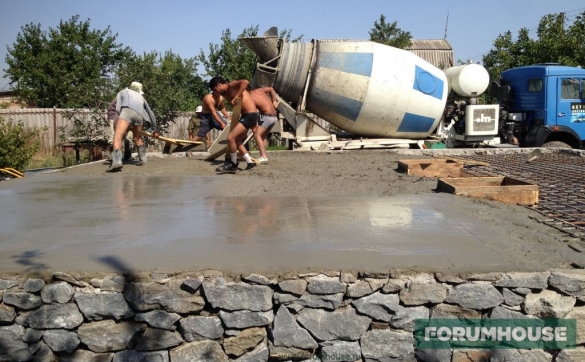

На заливку перекрытия заказали 12.5 кубов бетона в двух миксерах.

Коммуникации зашиты в короба, ввод воды сделан в рыжей трубе. Также оставлено два люка для подпола.

Плиту заглаживали правилом по натянутой леске, к которой привязан груз, что обеспечивает её постоянное натяжение.

Перепад высот перекрытия не превысил + 1 см.

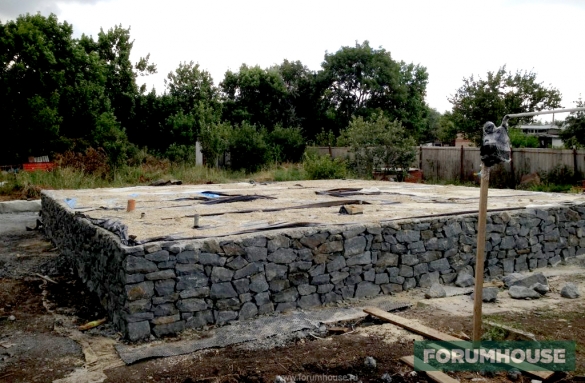

Бетон, для создания наилучших условий созревания смеси, закрыли полиэтиленовой пленкой, кусками тента, геотекстиля и пролили водой из шланга.

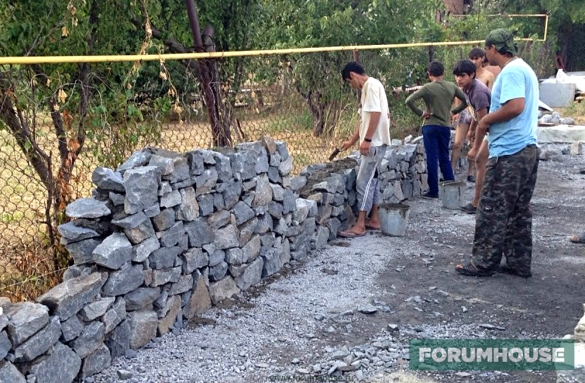

Пока фундамент набирал прочность, рабочие сложили забор из бутового камня, чтобы всё было выдержано в едином архитектурном стиле.

Следующий этап работ — кладка стен из арболита, устройство центральной несущей стены из бута и отделка дома натуральным камнем, о чём будет рассказано в следующей статье. Следите за обновлениями на портале!

В этой теме можно узнать, как возводится каменно-арболитный дом jonic61.

Также рекомендуем статьи: как построить утеплённый финский фундамент, как правильно рассчитать необходимое количество арматуры и правильно связать её, и как проложить ремонтопригодные коммуникации под плитным фундаментом.

В видео – вариант фундамента для слабонесущих грунтов «коробчатая плита».

Литература

  • Бут // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
  • Шепелев А. М. Как построить сельский дом. — М.: Россельхозиздат, 1976. — 352 с. — 150 000 экз.
modif.png Эта страница в последний раз была отредактирована 16 апреля 2021 в 21:56.

Как только страница обновилась в Википедии она обновляется в Вики 2.
Обычно почти сразу, изредка в течении часа.

Важные правила

  • Камни в кладке должны быть уложены таким образом, чтобы вертикальные швы каждым последующим рядом перекрывались;
  • Расстояние между камнями должно быть минимальным, а пустоты исключены;
  • Крупные камни внизу, мелкие – в верху;
  • Камни должны быть уложены с учетом жёсткости общей конструкции, чтобы отдельные элементы не стремились выпасть из системы при воздействии нагрузки.

Расчет МЗЛФ по Сажину

1. Основные сведения о грунтах

2. Установление степени морозной пучинистости грунтов

2.1 Определение степени пучинистости грунтов по их физическим характеристикам

2.2 Ориентировочная оценка пучинистости грунтов

Оценка степени пучинистости грунтов по рельефу местности

Сухие участки – возвышенности, всхолмленные места, водораздельные плато.
Грунты увлажняются только за счет атмосферных осадков.

Сухие участки – слабовсхолмленные места, равнины, пологие склонные с затяжным уклоном.
Грунты увлажняются за счет атмосферных осадков и верховодки, частично подземных вод.

Мокрые участки – пониженные равнины, котловины, межсклоновые низины, заболоченные места.
Грунты водонасыщаются за счет атмосферных осадков и подземных вод, включая верховодку.

3. Расчет фундаментов на пучинистых грунтах

3.1 Определение нагрузок на фундаменты

Конструктивная схема здания

Здание с наружными несущими стенами

Здание с наружными и внутренней несущими стенами

Указать свои значения нагрузок (будут учитываться только они)

Учитывать только мои нагрузки

Основные правила при работе с бутом

  • Во-первых, перед началом любой работы с бутовым камнем необходимо перебрать и рассортировать его по следующим признакам:
    • По размерам, что позволит при выполнении кладочных или отделочных работ правильно укладывать камни, обеспечивая максимальные прочностные характеристики конструкции.
    • По цвету. Особенно это важно, если бутовый камень будет служить отделочным материалом. Это позволит подобрать цветовую гамму соответствующие дизайнерскому замыслу по отделке конструкций.
  • Во-вторых, необходимо произвести тщательную зачистку поверхности камней от грунта, строительного мусора и вкраплений органических материалов (веток, листьев и т. п.) которые могут нарушить однородность кладки, снизить прочностные характеристики или испортить внешний вид.
  • В-третьих, нужно учитывать, что бутовая кладка – это не ремесло, это искусство сродни искусству скульптора, поэтому не нужно ставить временные рекорды, которые могут испортить весь замысел. Вдумчивое распределение камней в кладке стены или по её поверхности при отделке превратит здание в произведение искусства.

Инструмент

Для бутовой кладки используется тот же инструмент, что и для обычной кирпичной кладки:

  • Лопата совковая и штыковая.
  • Мастерок.
  • Молоток-кулачок.
  • Металлическая ручная трамбовка.
  • Бадьи для приготовления раствора.
  • Шнур-расчалка.
  • Уровень 2 метровый.

Стоимость строительных работ

Общая стоимость готового полотна зависит от разных факторов:

  • применение гидроизоляции;
  • качество подготовки основания;
  • категория земель под строительство;
  • стоимость доставки материалов к месту строительства;
  • тип камней;
  • сложность строительства и дополнительные затраты.

На финансовую часть проекта влияет состав работ. От того, будет ли включена бетонная подготовка, создание подушки, армирование бута, разные типы гидроизоляций. Средняя стоимость 1 м3 работ составляет 6000 рублей. К дополнительным расходам относят двойную гидроизоляцию и битумную заливку.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
