Как разобрать шаровой смеситель и отремонтировать его

Достаточно часто случается ситуация, когда ломается шаровой кран для воды. Нет разницы, какой у него производитель: Roca или Kaiser, или какой-то другой.

Общие сведения

Виды

Кран запорный с шаровым механизмом бывает двух типов:

1. Цельносварный.
2. Разборный.

Ремонтабельность изделия

Цельносварный корпус, как не трудно догадаться, ремонту не подлежит и в случае неисправности меняется полностью.

А вот кран, состоящий из нескольких частей с шаровым механизмом отремонтировать не сложно.

Достаточно знать:

• устройство корпуса
• особенности конструкции
• последовательность разбора крана

Перед тем, как приступить к поиску неисправности и разбору конструкции, первым дело необходимо перекрыть воду. Слить оставшуюся жидкость.

Чем хорош шаровый кран?

Ещё недавно альтернативы вентильному смесителю не было. И вот, с появлением однорычажного смесителя с шаровым переключателем, пользователи встали перед выбором: какой кран предпочесть? Оказалось, что именно шаровая конструкция пользуется повышенным спросом. Объясняется это замечательными эксплуатационными характеристиками этого типа смесителей.

Использовать новый кран очень удобно. Вам не придется ничего крутить, чтобы установить необходимую температуру и напор воды. Достаточно просто поставить рычаг в нужное положение. Эта элементарная процедура со временем выполняется автоматически.

Те, кто давно отдаёт предпочтение именно такой конструкции, примерно знают, в каком положении должна находиться поворотная рукоятка, чтобы и напор, и температура воды были максимально комфортны для самых разных целей. Новичкам же полезно узнать, что водяной напор регулируется при движении ручки вверх-вниз, а температура – влево-вправо.

Кроме того, считается, что надежнее шарового смесителя не найти.

Устройство шарового крана для воды: ремонт и причины поломки

Достаточно часто случается ситуация, когда ломается шаровой кран для воды. Нет разницы, какой у него производитель: Roca или Kaiser, или какой-то другой. Люди часто не знают, какие действия предпринимать, из-за разницы в конструкции с подобными устройствами. Важно понимать, какое устройство шарового крана для воды, ремонт какие особенности имеет? Чтобы понимать, как чинить это устройство, надо знать конструкцию шарового крана для воды и способ подачи воды.

Шаровый водопроводный кран устройство и ремонт на первый взгляд сложный. В обычном кране достаточно для ремонта заменить резиновую прокладку, но с шаровым краном процедура будет другая.

Устройство шарового крана для воды

Шаровой кран работает следующим образом: внутри крана или смесителя есть специальный металлический шар, задача которого заключается в том, чтобы перекрывать ток воды. Внутри этого запорного устройства есть два отверстия, которые дают возможность воде пройти. Если этот шар поворачивать, то напор или вовсе уменьшается, или заканчивается. В самом смесителе есть отверстия для того, чтобы подавать горячую и холодную воду. В результате, выдается вода нужной температуры.

Виды кранов

Перед тем, как чинить кран, нужно обязательно рассмотреть виды смесителей. Существует небольшой список вариаций:

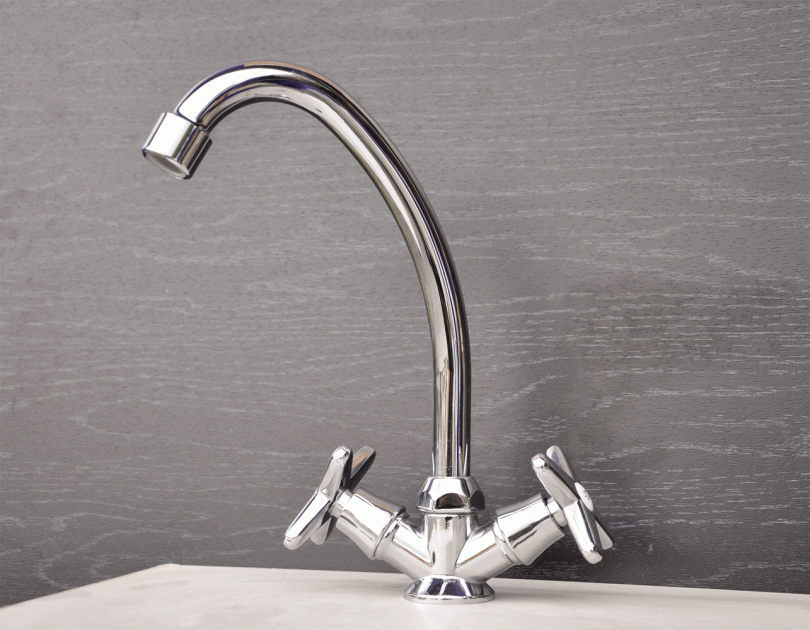

Двухвентильный – традиционный тип смесителя с возможностью открывания и регулирования потока воды.

Однорычажный – более сложная конструкция, позволяет одним рычагом регулировать и напор воды, и ее температуру.

Термостатический – вид крана, способный автоматически подавать воду определенной температуры. Используется данная вариация достаточно редко.

Бесконтактный кран управляется инфракрасным датчиком, который напрямую связан с клапаном. Такой вариант, как правило, чаще всего используется в публичных заведениях, наверное, каждый видел хоть раз такую конструкцию.

Как определить причину в каждом конкретном случае?

Диагностика течи элементарна — с ней справится каждый. Основывается она на знании принципа работы регулирующего манометра, — при этом она не зависит от типа конструкции.

Лабиринтные типы не рассматриваются, поскольку в них и механизмов никаких нет. Также не рассматриваются электронные и автоматические образцы, которые конструктивно более сложные и грамотное обслуживание может производиться только специалистами.

Помимо патрубков ввода и вывода у регулятора имеется ещё два отверстия. Через одно производится доступ к регулированию силы воздействия пружины на поршень или диафрагму, а другое предназначено для подключения манометра, — датчик давления может быть не предусмотрен, тогда отверстие оснащается заглушкой с уплотнительным кольцом. Течь может возникать только в этих местах.

Если вода подтекает из-под заглушки (там, где подключают манометр), то это значит, что пришла в негодность уплотнительная прокладка. Также возможно кавитационное (коррозионное) разрушение резьбы заглушки. Внутренний механизм в порядке.

Если подтекает из-под регулировочного отверстия, то это означает, что герметизация рабочего отсека нарушена. Уплотнительное кольцо большого поршня стерто и требует замены. Пружина находится в воде, возможно коррозийное ее разрушение.

У мембранного редуктора эти признаки могут обозначать как нарушение положения мембраны (неплотное прилегание к пазам рабочей камеры), так и её разрыв. Так или иначе для устранения дефекта и проведения полной ревизии редуктор требуется полностью разобрать.

Исправляем поломку крана

Виды поломок

ПЕРЕЧИСЛИМ РАЗНОВИДНОСТИ ПОЛОМОК И ИХ УСТРАНЕНИЕ.

Протечка крана

Это происходит при нарушении герметичности уплотнителей шара при долговременном пользовании. Так же при попадании мелких частиц в поворотный механизм шар, в результате чего уплотнительная резинка недостаточно плотно прилегает или быстрее изнашивается. Так же сам шар может иметь повреждения, если изготовлен из некачественных материалов или при попадании мелких частиц.

При нарушении герметичности конструкции, поможет усиленная докрутка соединения конструкции по резьбе заводным ключом, создав более плотное прилегание к шару.

При засоре, следует разобрать конструкцию и промыть, почистить внутренние детали. Почистить фильтр, возможно он засорился. Так же ставят дополнительную сетку на трубы, для удержания мелких песчинок и кусочков ржавчины, чтобы исключить очередную поломку.

Заменить шар, если он имеет повреждения. Заменить уплотнители при их износе.

Трещина на корпусе крана

В этом случае, ремонт конечно же невозможен и приходится менять весь корпус.

Хотя, можно использовать холодную сварку для временного устранения течи, предварительно очистив и обезжирив трещину ацетоном. Таким образом можно устранить поломку, до покупки нового крана и смены конструкции.

Вентиль подачи воды с трудом закрывается

…или открывается, а то и вовсе перестает поворачиваться.

Значит сломался или засорился поворотный механизм затвора. Необходимо разобрать, снять ручку затвора, открутить все прилегающие детали и заменить на новые.

Протечка воды непосредственно в месте соединения штока и корпуса крана

Значит износились уплотнители и шайбы. Ремонтировать тут нечего, их только заменить, тем более, это пустяковое дело, по сравнению с остальным ремонтом.

Снижение напора воды

Не спешите разбирать кран. В первую очередь включить воду в остальных устройствах подачи воды. Уточнить у соседей, не уменьшился ли у них тоже напор, чтобы исключить снижение напора коммунальщиками.  Так же может быть причина в засорении очистительной сетки.

На рынке популярностью пользуются фланцевые шаровые краны. Они отличаются надежностью конструкции и применяются в установке на трубах от малого до крупного диаметра. Они зарекомендовали себя с наилучшей стороны.

Для качественного и оперативного ремонта понадобятся:

• Плоскогубцы
• Разводной ключ
• Молоток
• Торцевой шестигранный ключ
• Запасные детали (при уверенности в причине неисправности)
• Тряпочки для протирки и минимизации грязи
• Жидкое специальное средство для удаления ржавчины
• Силиконовая смазка для сантехнических целей
• Отвертка

Предварительное ознакомление с правильной и безопасной инструкцией демонтажа – залог успешного начала ремонта.

Ремонт однорычажного смесителя с шаровым механизмом

Устройство смесителя

Виды поломок и их устранение:

1. Кран закрыт, вода течет. Засорилось пространство между шаром и седлами. Сломался или треснул шаровой картридж (он не подлежит ремонту, только замене).
2. Напор хороший, а вода из смесителя еле течет. Дело может быть в аэраторе. Из-за жесткой воды он забился.
3. Нарушена регулировка температуры.

Для того, чтобы устранить неисправность и произвести замену прокладок или основного механизма потребуется демонтировать смеситель:

1. Снять декоративную заглушку, через отверстие открутить регулировочный рычаг.
2. Снять рычаг.
3. Далее демонтируются эксцентрики и купол смесителя.
4. Водный камень, ржавчину и грязь аккуратно удалить.
5. Достать шаровой механизм. При нарушении целостности деталь заменить.
6. Произвести замену всех уплотнителей, сделать это необходимо в независимости от состояния прокладок, в целях профилактики.
7. Собрать смеситель в обратном порядке.

Если точно следовать инструкции, смеситель начнет работать исправно.

Не подлежат ремонту корпус и шар, если они имеют механические повреждения. Все остальное можно исправить.

Ремонт смесителя

Когда вся подготовительная информация изучена, можно приступать непосредственно к работе.

Вообще может быть две причины для ремонта крана:

• Плохо течет вода из смесителя на кухне
• Подтекает вода из смесителя в ванной

Если Вы столкнулись с первой причины, то дело в том, что труба просто забита в водопроводе. Если Вы долго используете вещь, то туда может попадать различный песок и мусор. Если у Вас не установлен фильтр, то не удивляйтесь, такие явления будут возникать достаточно часто.

Если же Вы столкнулись с тем, что кран начал подтекать, то скорее всего дело в износе прокладок. В смесителях обычно имеется три таких прокладки.

Так вот, если они отработали достаточно большое количество времени, и они вышли из строя, то будьте уверены, подтяжка гаек точно не решит проблему.

Тут нужно узнать причину. Сначала открутите гайку на гусаке при помощи разводного ключа. В корпусной части трубы Вы увидите резиновую кольцевидную прокладку, и еще одно колечко, которое как раз ее удерживает.

Резинку нужно сменить и аналогично в обратном порядке собрать смеситель.

Рекомендация! Если Вы хотите исключить возможность ошибки выбора, то возьмите износившуюся гайку и принесите ее в магазин и покажите продавцу. Он подскажет Вам такую же новую гайку.

В ином случае Вы рискуете купить вещь, которая просто не подойдет к Вашему смесителю, вряд ли Вам это нужно.

Рекомендация! Своевременно проверяйте сеточку, через которую течет вода. Она со временем забивается грязью, которая достаточно плохо отражается на работе прибора.

Своевременно откручивайте гайку и промывайте эту самую сеточку, так Вы обеспечите себе максимально приятный напор воды.

Классификация водопроводных шаровых кранов

Говоря о шаровых кранах, стоит разделять понятия «кран водопроводный» и «смеситель». Объединяет обе разновидности общий для них конструктивный элемент — запирающая или регулирующая деталь в виде тела вращения округлой конфигурации.

Действия по запиранию трубопровода или регулировке потока производятся поворотом этого элемента вокруг его условной центральной оси.

Огромный ассортимент кранов для водопровода позволяет подобрать устройство для любой системы водоснабжения с оптимальными параметрами и внешним дизайном

Краны могут как устанавливаться между элементами водопроводной системы, так и являться конечной точкой трубопровода. В первом случае устройства называют запорными, а во втором они играют роль водоразборных приспособлений и чаще всего представляют собой хорошо известные всем смесители.

Смеситель — это механизм для смешивания воды и регулирования её температуры, в то время как проходной кран может регулировать только величину напора. Запорная шаровая арматура делится на проходную, т.е. установленную в прямом участке трубопровода, угловую, т.е. расположенную на участке с изменением направления потока на 90º, и на трехходовую, т.е. поставляющую поток в два приемных патрубка.

Благодаря простоте конструкции шаровой кран редко ломается, предельно прост в ремонте и монтаже

Арматура с шаровыми затворами используются в контурах водоснабжения и отопления. По параметрам пропускной способности применяемые в тепловых системах краны делятся на:

• Полнопроходные. Шаровые устройства, в которых диаметр выходного отверстия шаровой пробки, она же затвор, равен диаметру трубопровода на который установлен кран.
• Редуцированные. Сантехнические приспособления, в которых диаметр выходного отверстия шаровой пробки меньше аналогичного размера трубопровода в большинстве случаев на один типоразмер.

Краны редуцированного типа позволяют перекрывать тепловую магистраль быстро, но без угрозы формирования гидравлического удара.

По типу присоединения к системе водоснабжения:

• Резьбовые. Арматура с внутренней или наружной конической или цилиндрической резьбой. Монтируется путем навинчивания муфт или ввинчивания патрубковых фитингов. Самый распространенный в коммунальном хозяйстве вид прост в установке, позволяет легко проводить ремонты.
• Комбинированные. Устройства оснащенные внутренней и наружной резьбой. С одной стороны присоединяются посредством муфты с внутренней резьбой, с другой ниппельным фитигом.
• Приварные. Монтируются посредством сварки. При безукоризненном исполнении соединения обеспечивают идеальную герметичность, не требуют периодической регулировки положения муфт, как предыдущая разновидность. Однако неудобны в ремонте, т.к. вместе с ними приходится демонтировать часть трубопровода.
• Фланцевые. Устанавливаются с помощью фланцев на ответственных трубопроводных магистралях. Могут многократно подвергаться демонтажу с последующей установкой. Периодически требуют контроля болтовой затяжки фланцев.

В автономных системах водоснабжения наиболее часто используются обычные резьбовые устройства, позволяющие провести сборку трубопровода любой сложности из всех известных разновидностей труб или их комбинации.

Шаровые краны производят с наружными и внутренними резьбами, позволяющими соединять их с трубопроводом посредством муфт или фитингов (+)

По типу исполнения корпуса:

• цельносварные, корпус которых представляет собой единую конструкцию;
• разборные, когда элементы корпуса стянуты болтами и могут легко разбираться.

Первый тип изделий считается наиболее надёжным, но в случае неисправности такое устройство нельзя отремонтировать. Разборные краны чаще выходят из строя, но легко поддаются ремонту.

По типу пропускаемой жидкости:

• для холодной воды до +35º С;
• для горячей воды до +90º С.

Управление устройствами осуществляется при помощи рычага или вентиля -«бабочки». Выбор крана с определенным способом управления зависит от места расположения арматуры и предпочтений владельца. Краны с рычагом зачастую устанавливаются на центральные участки трубопровода, с «бабочкой» — на ответвления системы.

Смесители с шаровым механизмом устанавливаются на кухнях, в санузлах и являются конечными точками системы водоснабжения.

Вариантов разводки системы водоснабжения внутри дома существует очень много, но во всех случаях на участках в качестве запорной арматуры устанавливаются шаровые краны (+)

Ремонт однорычажного смесителя с поворотным изливом

На мойки в кухне или на ванную ставят смесители с поворотным краном-изливом. Периодически течь начинает из-под него. Запорный механизм в данном случае не виноват, просто прокладки потеряли эластичность или высохла смазка.

Ремонт однорычажного смесителя с подвижным изливом

В таком случае разбираете смеситель как описано выше, затем снимаете, потянув вверх излив. Убираете все старые прокладки. Если они прикипели, можно использовать плоскую отвертку или даже лезвие ножа. Вам надо их снять, но они все равно подлежат замене. По снятым прокладкам подбираете новые. Желательно чтобы они были из силикона, не из резины. Силикон более эластичный, дольше сохраняет свои свойства, лучше переносит контакт с водой.

Новые прокладки смазываете сантехнической силиконовой смазкой, устанавливаете на место. Устанавливаете излив на место. Его надо хорошо придавить, чтобы он уперся в накидную гайку на корпусе смесителя. Далее — сборка всего остального механизма.

Видео-урок, как разобрать шаровый смеситель на кухне

Каждый человек при желании может произвести ремонт своими руками крана шарового смесителя, так как ничего сверхсложного в этом нет. При определенной сноровке и знании дела можно уложиться в двадцать минут, но вот новичку придется потрудиться. Потому не помешает посмотреть видео-подсказку, размещенную ниже, чтобы окончательно прояснить для себя все спорные или непонятные моменты.

Рекомендация!

В целях профилактики следует регулярно чистить аэратор.

Следить за чистотой смесителя. Постараться минимизировать прохождение через смеситель ржавой воды.

Плюсы подвесных унитазов

Рассматривая подвесные унитазы, за и против, в первую очередь необходимо обратить внимание на их плюсы. Так, среди преимуществ можно выделить следующие:

• работают они практически бесшумно;
• система слива располагается в стене, поэтому ее не только не видно, но и не слышно;
• убирать в ванной комнате становится еще легче, ведь свободное пространство под унитазом очень легко моется;
• конструкция занимает мало места; за счет того, что бачок скрыт в стене, имеет место значительная экономия пространства;
• существует огромное количество моделей, которые подойдут и для бюджетного потребителя.

Маркировка шаровых кранов

У каждого производителя своя номенклатура выпускаемых кранов, но все изделия российского производства, а также импортные устройства, продающиеся на территории РФ, соответствуют ГОСТ 52760. Этот стандарт регламентирует маркировку запорно-регулирующего оборудования, к которому относятся шаровые краны. Маркировка должна включать в себя:

• номинальный проход (условный диаметр), обозначается аббревиатурой DN;
• показатель номинального давления — PN;
• величину расчётного (рабочего) давления;
• стрелку, указывающую направление движения воды;
• максимальную эксплуатационную температуру;
• дату выпуска.

В соответствии с ГОСТ 4666 устройства, выполненные из чугуна, имеют чёрную окраску, из нержавеющей стали — голубую (синюю). Красным маркированы краны для горячей воды.

Сегодня выпускается более четырёх тысяч типоразмеров кранов для различных нужд, в бытовых системах водоснабжения используются устройства небольшого диаметра (+)

Особенности ремонта однорычажного смесителя

В связи с тем, что однорычажные модели конструктивно похожи друг на друга, сантехнические приборы ремонтируются по единому алгоритму. Чтобы устранить возникшие неполадки, потребуется разобрать кран, для чего нужно выполнить следующие действия:

1. С помощью ножа или плоской отвертки снять пластмассовую заглушку на рукояти и раскрутить винт. При необходимости последний нужно обработать WD-40.
2. Раскрутить декоративную металлическую насадку. В ходе этой процедуры не рекомендуется прикладывать усилия. Иначе на насадке появятся царапины или другие дефекты.
3. Раскрутить разводным ключом шестигранную гайку и вынуть шаровой механизм.

Если из крана течет вода под слабым напором, то рекомендуется сначала проверить состояние сетки, расположенной в сливном отверстии. Эта деталь быстро засоряется мелкими частицами, что содержатся в воде. У некоторых моделей смесителей для прочистки сетки достаточно снять декоративную накладку, закрепленную около сливного отверстия. Для этого используют разводной ключ.

Проблемы при эксплуатации

Даже качественные сантехнические приборы со временем выходят из строя. Срок служба смесителя зависит от материала, из которого он изготовлен, качества водопроводной воды и интенсивности использования. Наиболее распространёнными проблемами, возникающими при эксплуатации однорычажных моделей, являются:

1. Трещины на корпусе прибора. Они возникают из-за низкого качества материала и ошибок при монтаже.
2. Засорение аэратора. Причиной этой неисправности является низкое качество водопроводной воды.
3. Износ резиновых прокладок. Уплотнители являются расходными материалами, они со временем истираются из-за высокой интенсивности использования прибора.

Советы по дальнейшей эксплуатации.

Не следует прикладывать чрезмерных усилий при перемещении рукоятки. Исправный картридж должен двигаться легко.

Для того, чтобы картридж прослужил полный срок, нужно установить перед ним фильтр механической очистки воды. Он задержит частички ржавчины, песка и минеральных отложений, которые могут быстро вывести из строя тонкий механизм.

Очищать такой фильтр нужно раз в несколько месяцев или при снижении напора воды.

Ремонт двухвентильного крана – главные советы

Как починить смеситель такого типа? Нужно разобрать и заменить изношенные элементы – кран-буксу и/или прокладку.

Последовательность работ в данном случае будет такой:

1. Полностью перекрывается вода, после чего маховик вентиля переводится в рабочее положение, чтобы на детали не действовало избыточное давление.
2. Далее нужно разобрать конструкцию – для этого снимаются декоративные колпачки и выворачивается винт, фиксирующий маховик. Для этого потребуется отвертка. Далее старая кран-букса заменяется новой подходящего размера, и конструкция собирается обратно.

1. Если износилась прокладка, то она просто вынимается, а на ее место устанавливается новая, смазанная сантехнической смазкой.

Нередко вентильные смесители нужно чинить из-за того, что в них протек сальник. Тогда его нужно разобрать по тому же алгоритму и заменить изношенную набивку.

А иногда для того, чтобы наладить вентильный кран, достаточно всего лишь потуже зафиксировать сальниковую втулку, как показано на видео:

Совет! Замена набивки нужна лишь тогда, когда втулка плотно затянута, а течь все равно присутствует. В качестве набивки используются (для старых смесителей):

• Резиновая трубка соответствующих габаритов;
• Нитки мешковины;
• Бечевка с пропиткой из олифы.

Если вы видите, что на деталях стерлась резьба, то это говорит о том, что пришло время обновлять сантехнику.

Подготовка необходимых для работы инструментов

Для проведения ремонта крана необходимо проверить наличие следующих необходимых инструментов:

1. Разводного ключа;
2. Плоской отвертки;
3. Крестовой отвертки;
4. Гаечного ключа.

Необходимый инструмент для ремонта и устранения протечки крана.

Как видите, набор несложный, но и его будет достаточно для простого ремонта крана. Дополнительно можно запастись и вспомогательными элементами:

1. Кусками резины или кожи, которые могут пригодиться – из них изготавливаются новые прокладки;
2. Фторопластовой уплотняющей лентой, которая может заменить вкладыши;
3. Ветошью;
4. Губками;
5. Моющим средством, которое понадобиться для того, чтобы устранить грязь, скопившуюся внутри смесителя и другими.

Для того, чтобы случайно упавшим инструментом не повредить мойку или ванну, накройте их чем-нибудь мягким: тряпочкой, куском поролона или другого материала, который выполнит роль амортизатора.

Панорамные окна в квартире

В новостройках на верхних этажах часто делают широкоформатное остекление. Но измененный интерьер относится к категории перепланировки жилплощади. Неизбежно возникает проблема, как оформить ремонт. Первое, что придется получить – разрешение на расширение оконных проемов (выдается в БТИ).

В противном случае грозят штрафы, плюс собственников обяжут вернуть комнате первоначальный вид. Возникнут сложности при возможной продаже квартиры в будущем.

Плюсы и минусы

Установив широкие окна в комнате, жильцы сразу ощутят преимущества усиленного остекления (повышенный доступ естественного освещения, эффектный угол обозрения панорамы улицы, визуальное увеличение площади комнаты).

Недостатки декора:

• сильный нагрев воздуха в летнюю жару (особенно при южной и юго-западной ориентации);
• уменьшение защиты от ветра и мороза, которые в избытке обеспечивает зима;
• необходимость согласования в БТИ;
• потребуется дополнительная защита от посторонних глаз (тонировка, жалюзи, шторы).

Плюс не получиться установить крупные стеклянные интерьерные элементы в квартире, где низкие потолки. Минимально необходимая высота – 2,8 метра.

Кухня

Возведение воздушной конструкции на кухне – интересное решение повысить освещенность помещения и дать возможность хозяйке отвлечься от рутинных дел. При монтаже стоит учесть повышенный уровень влажности, действие паров и нагара. Поэтому стеклопакеты обязательно обеспечивают механизмами открытия, дающими возможность проветрить кухню и поддержать стекла в чистоте.

Для стандартных кухонь рекомендуется использовать пластиковые и металлопластиковые комплектующие. Они не деформируются от влажности, не подвержены образованию грибка и ржавчины.

Гостиная

Открывающаяся панорама из гостиной – надежный способ сделать стильным стандартный интерьер. Никаких особых требований к монтажу в этом случае не предъявляется. Если в квартире проживают дети, стоит выбрать ударопрочные стеклопакеты. Профили могут быть деревянными, пластиковыми, сделанными из металла.

Гостиная должна выходить на север, запад или восточную сторону.

Спальня

Крепление оконных рам во всю стену в обычной спальне – сомнительное мероприятие. Комната предназначена для отдыха и уединения. Обеспечивать интенсивное естественное освещение в ней нет необходимости. Единственный повод установить стеклопакет в пол – эффектный вид.

Но делать это стоит, если квартира расположена высоко. Иначе стекло придется постоянно зашторивать, из-за чего недешевый ремонт окажется бесполезным.
