Котельная в частном доме

Описание и назначение

Частная котельная, топочная или бойлерная представляют собой отдельное помещение, предназначенное для размещения отопительного или водогрейного газового оборудования с любой мощностью в пределах 350 кВт.

Нижний предел производительности тепловых агрегатов не ограничен, но по нормам потребность в наличии в проекте дома отдельного нежилого помещения возникает при мощности котла ≥ 60 кВт.

При мощности ≥150 кВт котельная размещается исключительно на первом или цокольном этаже, пристройке или отдельном здании.

В помещении котельной располагается как основное (котел, бойлер), так и вспомогательное оборудование, включая:

• Группу безопасности с обязательными предохранительными клапанами и расширительным бачком.

• Распределительные коллекторы, регулирующие параметры теплоносителя в многоконтурных системах обогрева разного типа.

• Дымоход и вытяжные системы, элементы принудительной вентиляции.

• Устройства принудительной циркуляции теплоносителя.

• Системы контроля загазованности помещения, устанавливаемые в обязательном порядке в пристройках, подвалах или цокольных котельных при любой мощности или при превышении производительности оборудования свыше 60 кВт во всех остальных случаях.

Количество отопительных газовых агрегатов в одном помещении отдельной топочной ограничено 4, при суммарной площади в пределах 200 кВт, (точное число и производительность конкретных моделей обязательно уточняются). При наличии свободного пространства в котельной может устанавливаться другое оборудование (громоздкая бытовая техника, системы фильтрации, тепловые аккумуляторы, бойлеры электрического нагрева) и монтироваться электрический щит. Вне зависимости от числа и тепловой мощности размещаемого оборудования стены, полы и потолки котельной закладываются и отделываются невозгораемыми материалами.

К обязательным отличиям газовой котельной от других хозяйственных помещений также относят:

• Наличие дымохода для вывода продуктов сгорания. При мощности газового оборудования в пределах 30 кВт уходящие газы разрешается выводить через стены котельной, во всех остальных случаях дымоход проходит сквозь крышу с минимальным количеством колен.
• Наличие труб подвода воды для котла или бойлера и канализационных коммуникаций для обеспечения аварийного или планируемого слива теплоносителя.
• Организацию достаточного естественного и принудительного вентилирования.
• Наличие форточки для аварийного проветривания и естественного освещения котельной.

В зависимости от типа и способа расположения на участке все котельные в частных домах разделяются на внутренние (котел устанавливается на кухне или в любом подходящем нежилом помещении дома, за исключением ванны), пристроенные или отдельные.

Котлы, работающие на магистральном природном газе, устанавливаются в любом из перечисленных помещений, модели, подключаемые к баллонам со сжиженным газом, не монтируются на цокольных этажах или в подвалах.

Отдельно стоящие котельные считаются оптимальными при превышении тепловой мощности агрегатов свыше 200 кВт, они же признаны самыми безопасными. По сути их единственным минусом является дороговизна, при правильной изоляции труб потери тепла на участке перехода в дом близки к 0.

Ссоветы по организации пространства

Внутренняя планировка котельной подбирается с учетом:

• Обеспечения удобного и свободного доступа к котлам и вспомогательному оборудованию. Непосредственно перед лицевой панелью котла оставляется свободным на 1 м как минимум.

• Соблюдения монтажных требований производителей котлов или бойлеров (минимального отступа до других агрегатов в 10 см, требований к основанию, герметичности и крепежам, потребность в дополнительных приборах)

• Соответствия требованиям противопожарной безопасности, а именно – обеспечение требуемых зазоров до строительных конструкций и размещении оборудования на конструкциях из негорючих материалов или их изоляции.
Единого решения не существует, оборудование компонуется с учетом собственных габаритов, геометрических параметров помещений и соображений удобства. Исключить ошибки помогает подробный план размещения всех основных и вспомогательных узлов. Оптимальные результаты достигаются:

• При монтаже настенного оборудования на высоте в пределах 1,5-1,8 м.

• Закреплении труб с холодной и горячей водой и элементов обвязки (запорной арматуры, циркуляционных насосов, группы безопасности) на стенах.

• Изначального отказа от квадратной формы котельной. Практика показывает, что в вытянутых котельных приборы размещаются более эргономично, без нарушений требований монтажа. В квадратных комнатах, наоборот, внутренний пятачок остается невостребованным при более близком примыкании самого оборудования.

• Скрытии тепловых аккумуляторов и любых крупногабаритных емкостей в дальнем углу котельной с закладкой 5-10 зазоров для подвода труб.

• Боковом монтаже напольных моделей с плотным примыканием к стенам.

В котельных с ограниченной площадью предпочтение отдается настенным котлам, монтируемых на высоте от 1,5-1,6 м, поверх коллекторов и других элементов отопительного контура. При грамотном планировании на нижних зонах при необходимости устанавливаются другие, не связанные с отоплением элементы (фильтры, счетчики, быттехника, системы хранения).

Примерами котельных с удачной планировкой также служат прямоугольные помещения с оконными и дверными проемами на противоположных коротких стенах или комнаты с полностью занятыми двумя соседними угловыми стенами.

Нормативные документы

Сразу стоит определиться с нормативной базой. До середины 2003 года действовали нормы СНиП №2.04.08-87. С 1 июля 2003 года вступил в силу СНиП 42-01-2002. Все требования и нормы по устройству котельных в частном доме необходимо брать из этого документа.

Знать нормативы желательно, хоть проект котельной в частном доме должен быть составлен специализированной организацией. Так вы сможете определиться с возможностью и невозможностью установки того или иного отопительного оборудования а также с тем, какие работы вам предстоят, чтобы подогнать имеющиеся или строящиеся помещения к нормам. При каждом затруднении или спорном вопросе стоит сходить в проектный отдел газоснабжающей организации и поговорить с ними. Есть масса нюансов, связанных с особенностями каждого дома, которые можно решить только привязываясь к плану дома или его проекту.

Пошаговый опыт самостоятельной газификации дома в Подмосковье: начальный этап

Всё, что написано ниже — личный опыт участника FORUMHOUSE с ником Alex347, и речь идёт о Подмосковье. Вводные данные:

  • Дом подключен к газовой магистрали в 2017 году.
  • Дом стоит на участке площадью 12 соток в ДПК — дачном потребительском кооперативе.
  • Площадь двухэтажного каркасного дома – 144 кв. м.
  • Объём котельной под газовое отопление (важно) – не менее 15 куб. м.
  • Магистральная труба с газом проходит в 1.5 метрах от границы участка на глубине 1500 мм.
  • Расстояние магистрали, для ввода трубы в дом, — 30 м.

Alex347

Друзья! Думаю, мой опыт вам пригодится. Я самостоятельно прошел через все этапы подключения газа к дому и, хотел бы рассказать вам о них. Делал всё сам, не спеша. Можно было бы и быстрее, но время у меня было. За деньги, предлагали всё сделать «под ключ», но я решил действовать без посредников. Итак, с самого начала. Что у меня было:

  • Право собственности на землю и на дом.
  • Паспорт БТИ.
  • Дому был присвоен почтовый адрес.
  • Геодезия, которую сделала компания за 13 тыс. рублей. На плане участка отмечен дом, коммуникации — трубы водо- и электроснабжения и канализации.
  • Геодезия нужна для проекта.
  • Письменное согласие главы дачно-потребительского кооператива на газификацию дома.

Кроме этого, в доме должны быть:

  • Вытяжная вентиляция. Диметр трубы – не менее 15 см.
  • Окно в котельной.
  • Просвет между полом и дверь в котельную не менее 30 мм, для вентиляции помещения.

На вентиляцию был выдан протокол от компании, которую рекомендовал поставщик магистрального газа. На это ушло 4 тыс. руб.

  • Заземление, т.к. газовый котел имеет электрические компоненты.

На заземление также потребовался протокол. Цена вопроса – 4 тыс. руб.

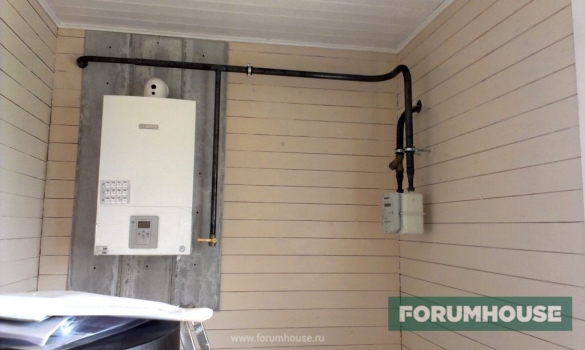

В доме смонтирован газовый котел и установлены газовая плита и батареи отопления.


Alex347

Важный момент! Вам придётся часто отпрашиваться с работы, чтобы встречать людей из газовых и монтажных служб. Или, кто-то должен постоянно находиться в доме.

Получение разрешения

Прежде чем устанавливать и даже приобретать котел, необходимо получить разрешение на его подключение в местной газоснабжающей компании. Для заказа услуги подается заявка, в которой указывается суточный объем газа, требуемый для работы оборудования. При отсутствии присоединения здания к газораспределительной сети, предварительно заключается договор на ее подключение.

В течение срока, установленного законом, специалисты рассматривают заявку:
-При положительном решении будет составлен документ с техническими условиями, в которых будут прописаны требования к газовому котлу, помещению, дымоотводу, вентиляционной системе и т.д.
— Газоснабжающая компания может принять отрицательное решение по ряду факторов. Например, если здание не соответствует строительным нормам. В этом случае выдается документ, где указываются причины отказа. После того, как все недостатки будут устранены, заявку можно подать повторно.

Документ с ТУ одновременно является и разрешением на установку газового оборудования.

Нормы для котельной в частном доме

Откуда пошла путаница?

Котельная в частном доме юридически не является «котельной».
Юридически мы проектируем не котельную, а «теплогенераторную». А котел в частном доме вовсе не котел, а «индивидуальный источник теплоснабжения», т.к. его мощность меньше 100 кВт и тем более меньше 360 кВт, которые регламентирует СП 89.

Согласно СП 89 п. 3.1– Котельная это всегда здание или комплекс зданий.

Согласно СП 60.13330.2012 п. 6.6.2 – теплогенераторы – автоматизированные котлы, рассчитанные для индивидуального теплоснабжения зданий до 360 кВт.

Поэтому СП 89 «Котельные установки», который все считают за основной документ, никаким образом не относится к котельным в частном доме. Его область применения в зданиях от 3000 м2 (от 360 кВт). Любые ссылки на этот норматив незаконны.

Основные требования к котельным в 2021 году:

СП 281.1325800.2016 – требования к помещению котельных (раздел 5);

СП 41-104-2000 – более ранняя версия СП 281 с более жесткими требованиями (раздел 4);

СП 31-106-2002 – требования к размещению оборудованию котла (п.6.2- 6.3) и насосных групп (п.4.4.8);

СП 7.13130.2013 – требования к выходу дымохода на кровле (п. 5.10-5.24);

СП 402.1325800.2018 – требования к размещению газового оборудования в кухне и котельной;

СП 124.13330.2012 – требования к тепловой сети, если котельная находится в отдельном здании (например, бане или гараже).

Требования к дымоходам

Материалы, из которых сделан дымоход, должны быть устойчивыми к перепадам температур, иметь сильные антикоррозийные качества, быть химически инертными. Стоит отметить наличие постоянного образующегося конденсата на стенках дымоотводящих труб в связи с постоянными изменениями температуры. В этом конденсате отмечено большое содержание серной кислоты. Поэтому главным условием является, чтобы материал для изготовления дымохода не вступал в химическое воздействие с кислотами, а также отводил коррозию. Толщина внутренней части трубы должна приравниваться не менее 0.05 см.


Размеры газовых котельных в частных домах — это далеко не праздная информация, как может показаться. Строгие минимальные размеры для разных котлов по СНиП заданы уже давно. Есть также специфические нормативы и требования к разным помещениям, которые тоже нельзя игнорировать.



Правила и требования

Установка в доме газового оборудования – это сложная и ответственная инженерная работа. Выполнять её нужно грамотно и аккуратно. Главный критерий качества выполнения работы – это полная безопасность эксплуатации системы. Недопустимы никакие, даже малейшие, утечки газа, грозящие взрывом или отравлением. Газовая конструкция в доме состоит из системы газоснабжения и собственно котла. Они работают совместно с системами водоснабжения, теплоснабжения и вентиляции. Именно вентиляция наиболее ответственна за безопасность работы всего комплекса. Даже если хозяевам или автоматике безопасности не удастся вовремя отследить аварийную протечку газа, хорошая вентиляция понизит его содержание в окружающем воздухе ниже опасного уровня. Но всё равно утечки газа через некачественные соединения допускать нельзя.

Поэтому первое требование, которое необходимо выполнить при проектировании газификации дома, относится к помещению, в котором будет размещён котёл.

Требования к помещениям, в которых предполагается размещать газовое оборудование, собраны в документах СП62.13330.2011* с изменениями № 1, 2, СП 60.13330.2012, СП 281.1325800.2016, СП 31-106-2002, ГОСТ Р 58095.0-2018 и других.

Газовые котлы монтируются в отдельных помещениях, называемых теплогенераторными, находящихся на первых или подвальных этажах жилого дома. Размещать их выше первого этажа не рекомендуется. Габариты помещения тоже регламентируются: высота ‒ не менее 2,2 м, свободный проход ‒ не менее 0,7 м, объём помещения ‒ не менее 8 м3.

Если котёл предполагается только для системы отопления дома, то он может быть одноконтурным, если задумана система горячего водоснабжения, то ставят двухконтурный котёл.

Вытяжная вентиляция должна обеспечивать трёхкратный объём вытяжки, приточная ‒ такой же объём поступающего свежего воздуха. Вытяжка организуется естественная, приток ‒ через регулируемые клапаны в окнах, подрезы в дверях или решётки. В теплогенераторном помещении обязательно наличие окна, площадь которого рассчитывается из условия 0,03 м2 на 1 м3 объёма помещения.

Размещение сантехнической арматуры водогрейного газового котла

ФОТО: avatars.mds.yandex.netРазмещение сантехнической арматуры водогрейного газового котла

Правила размещения котельной в доме

1. Объем помещения должен быть более 15 м3, но этого мало.

При переводе 15 м3 в площадь, это всего 5 м2, что недопустимо мало для размещения оборудования. Минимально требуется 8 м2 (24 м3).

2. Котельную можно размещать в цоколе, подвале или на первом этаже.

На 2 этаже разместить топочную можно только в теории. На практике решение сложное, т.к. такая котельная обязательно должна находиться полностью над техническим помещением, например над гаражом. Но гвоздь в крышку этой замечательной идеи забивает пункт ниже.

3. Запрещено располагать рядом со спальнями.

Вы можете рискнуть и расположить помещение бойлерной через стенку от спальни, но это запрещено нормами.

4. Эвакуационный путь из котельной на улице должен быть не более 12 м.

Эвакуационный путь может проходить через лестницу или коридор.

5. Высота помещения не менее 2,2 м.

При этом высота от верха оборудования до потолка должна быть не менее 1 метра.

6. Обязательно окно и дверь.

Подробнее в разделе «Окно в котельной. Размер и расположение«

7. Обязательна вентиляция.

Подробнее ниже в разделе «Какая должна быть вентиляция в котельной«.

Требования-к-пристроенной-к-дому-котельнойТребования к размещению котельной в доме

Перечень оборудования, необходимого для котельной в частном доме

Помимо самого помещения, важнейшей составляющей котельной является оборудование, размещенной в ней. От его грамотного подбора зависит не только функциональность, мощность и долговечность отопительной системы, но и ее безопасность для вашего здоровья, жизни и имущества. Для начала приведем перечень оборудования для котельной в частном доме.

Возможно, Вас заинтересует информация —геотермальное отопление дома своими руками

Таблица. Котельная для коттеджа – необходимое оборудование.

Attention: The internal data of table “111” is corrupted!

В следующих разделах статьи будут рассмотрены нюансы подбора и правил размещения наиболее важного оборудования для котельной из таблицы, приведенной выше.                     «Подбор расширительного бака онлайн, Вы можете прочитать в нашей статье».

Эксплуатация и техника безопасности

Принцип работы газовой котельной, элементы системы и требования к ней

Поскольку система, работающая с газом, не является безопасной, то при любых отклонениях от нормы, надо отключить оборудование и обратиться в компанию, занимающуюся его ремонтом и обслуживанием. Подачу топлива необходимо немедленно прекратить в нескольких случаях. К ним относится:

  • появление запаха газа;
  • перегрев теплоносителя;
  • отключение электроэнергии;
  • срабатывание тревожной сигнализации;
  • нарушение целостности участка трубопровода;
  • пламя, погасшее без отключения и каких-либо других причин;
  • некачественная работа вентиляции, недостаточная тяга в дымоходе;
  • изменение показаний датчиков, которые явно свидетельствуют о неполадках в системе;
  • обнаружение некорректной работы системы или приборов контроля, одного или нескольких.

Принцип работы газовой котельной, элементы системы и требования к ней

Чтобы предотвратить внештатные ситуации, рекомендуют ежедневно проверять электрический кабель и его изоляцию. Любой дефект требует его скорейшей замены. Наличие в газовой котельной водопровода или емкостей с водой — обязательное условие. К дополнительным мерам предосторожности относится:

  • приобретение огнетушителей;
  • монтаж пожарной сигнализации;
  • запас песка, другого безопасного сыпучего материала.

Для больших котельных необходимо подготовить схемы эвакуации, однако к «газовым помещениям», обслуживающим частные дома, это требование, как правило, не относится.

Помещение для этого вида нагревательного оборудования, в первую очередь, призвано обеспечить безопасность людей, поэтому говорить про принцип работы газовой котельной не совсем правильно. Действует в ней именно оборудование, а комната лишь создает оптимальные условия для приборов. И для человека, защищенного ее стенами от далеко не самого безопасного вида топлива.

В завершение темы — популярное видео, короткое, емкое и, судя по отзывам, честное:

Котельная в пристройке

При возведении пристройки под котельную ее по возможности располагают на глухой стене или на сплошном участке на расстоянии в 1 метр от окон и дверей. Стены и фундамент возводятся отдельно и не связываются со зданием. Для строительства используются огнестойкие материалы.


Пристройку нужно официально зарегистрировать, в противном случае газовая служба откажет в подключении.

Электрокотел: тонкости установки

Комфортная эксплуатация, безопасность и сравнительно невысокая цена на электроагрегат – это основные преимущества, за которые ценят электроотопление.

В числе важных недостатков – большие ежемесячные расходы – использование электрокотла обходится дорого, а также значительная нагрузка на электросеть.

Нормы для установки не такие строгие, как для газовых котлов, и сам монтаж не отличается особой сложностью, за исключением необходимости замены электропроводки на более мощную.

Какие должны быть двери в котельной

Если это отдельное помещение в жилом доме, то двери ведущие из топочной должны быть огнеупорными. Это значит, что они должны сдерживать огонь на протяжении 15 минут. Под эти требования подходят только сделанные из металла. Фабричные или самодельные — не столь важно, лишь бы по параметрам подходили.

Если же в топочной сделан выход на улицу, тут должны стоять неукрепленные двери. Причем в СНиПе написано «слабо укрепленные». Это необходимо для того чтобы при взрыве коробку просто выдавило взрывной волной. Тогда энергия взрыва будет направлена на улицу, а не на стены дома. Второй плюс легко «выносимых» дверей — газ сможет свободно выходить.

Двери в котельную продаются сразу с решеткой в нижней частиДвери в котельную продаются сразу с решеткой в нижней части

Часто в проекте ставят дополнительное требование — наличие в нижней части двери забранного решеткой отверстия. Оно необходимо для обеспечения притока воздуха в помещение.

Выбор бойлера для котельной в частном доме

Следует понимать, что использовать горячую воду из отопительной системы для мытья посуды, душа, умывания нежелательно – её качество может не соответствовать нормам. Потому, если двухконтурный котёл не оборудован встроенным бойлером, последний необходимо приобретать отдельно. Для частных домов чаще всего приобретается модель с косвенным нагревом – герметичный резервуар с хорошей теплоизоляцией, внутри которого располагается спиральная трубка, а по ней, в свою очередь, циркулирует теплоноситель из отопительного котла. Прибор подогревает питьевую воду, а она затем направляется на бытовые нужды жильцов частного дома.

Схема, изображающая подключение бойлера к котлу и принцип работы

Схема, изображающая подключение бойлера к котлу и принцип работы

Выбирая подобное оборудование, следует обращать внимание на то, сколько горячей воды нужно семье, проживающей в коттедже, за какое время ее способен подготовить бойлер и какая часть мощности котла будет тратиться на это. Для двух человек хватит устройства объемом 50-70 л, для трех – 100 л, а для большего количества жильцов или при более высоком уровне потребления горячей воды понадобится 150-200 л. Как происходит установка бойлера своими руками( видео), Вы можете в нашей статье.

Сооружение модульных котельных

А как быть, если место для установки котельного оборудования в доме отсутствует, возводить отдельную постройку тоже нет возможности, а котельная для загородного дома очень нужна? В этом случае выручит модульная котельная. Она имеет заводскую комплектацию и монтируется быстро.

Максимальный объем помещений для обогрева таким способом составляет 1300 м3. Сам модуль представляет собой небольшой мобильный домик (контейнер), длина которого не превышает 2,5 м. Изготовлен он из двойного прочного металлического каркаса с утеплителем из специального волокна.

Модульная котельная в комплектации имеет 3-слойную трубу с теплоизоляцией для подвода к дому длиной 6 м, которую при необходимости можно удлинить. Оборудование доставляется в готовом виде и требует только подключения.

Блочно-модульная котельная

Модульная котельная мощностью 10 кВт вполне справляется с задачей отопления частного дома и снабжения его горячей водой. Ее можно демонтировать и перевезти в другое место

Для эксплуатации модульно-блочной котельной нужно:

  • установить контейнер рядом с домом;
  • подвести электричество (220В);
  • заготовить топливо (твердое или дизельное в зависимости от типа котла);
  • заполнить систему отопления водой.

В устройстве модульной котельной предусмотрено резервное электропитание, которого хватает на поддержку нормального режима эксплуатации в случае отключения электричества в течение суток. Температура теплоносителя регулируется автоматически.

Модульную котельную можно приобрести в стандартном исполнении или спроектировать на заказ, исходя из собственных потребностей. Установку рекомендуется поручить специалистам.

Требования к котельным для установки котлов на твердом и жидком топливе

Требования по объему, размерам и материалам для котельной такие же. Однако есть несколько специфических, которые связаны с необходимостью организации дымохода и места для хранения топлива. Вот основные требования (в основном они прописаны еще в паспорте котла):

  • Сечение дымохода не должно быть меньше диаметра выходного патрубка котла. Не допускаются уменьшение диаметра на всем протяжении дымохода.
  • Конструировать дымоход необходимо с наименьшим числом колен. В идеале он должен быть прямой.
  • В нижней части стены должно быть приточное отверстие (окно) для поступления воздуха. Его площадь считается от мощности котла: 8 кв. см. на каждый киловатт.
  • Вывод дымохода возможен через кровлю или в стену.
  • Ниже входа дымохода должно быть прочистное отверстие — для ревизии и обслуживания.
  • Материал дымохода и его соединения должны быть газонепроницаемыми.
  • Устанавливается котел на негорючее основание. Если полы в котельной деревянные, укладывают лист асбеста или картона из минеральной ваты, сверху — лист металла. Второй вариант — подиум из кирпичей, заштукатуренный или обложенный плиткой.
  • При использовании котла на угле проводка только скрытая, возможна укладка в металлических трубах. Розетки должны запитываться от пониженного напряжения 42 В, а выключатели должны быть герметичными. Все эти требования — следствие взрывоопасности угольной пыли.

Обратите внимание, что проход дымовой трубы через кровлю или стену должен быть сделан через специальный проходной негорючий узел.

Котлы на жидком топливе обычно работают шумноКотлы на жидком топливе обычно работают шумно

Стоит несколько слов сказать о котлах на жидком топливе. Их работа обычно сопровождается достаточно высоким уровнем шума, а также характерным запахом. Так что идея поставить подобный агрегат в кухне — не самая лучшая идея. При выделении отдельного помещения стоит  позаботиться о том, чтобы стены давали хорошую звукоизоляцию, а запах не проникал через двери. Так как внутренние двери все равно будут металлические позаботьтесь о наличии качественного уплотнения по периметру. Возможно, мешать шум и запахи не будут. Те же рекомендации и для пристроенных котельных, хотя они менее критичны.
