Крепление профильной трубы без сварки. Как сделать забор из профнастила без применения сварки

Когда нет инвертора или нужно сделать разборную конструкцию для соединения профильных труб без сварки, пользуются элементами с болтовым крепежом. Этими

Как соединить профильную трубу без сварки?

Есть несколько методов соединения, которые в зависимости от способа выполнения делятся на:

  • жесткие (использование фланцев, «крабов», фитингов и муфт);
  • плавающие (сюда относятся такие элементы, как клипсы и стяжки).

Рассмотрим каждый из способов более детально.

Есть разные способы соединения профильной трубыЕсть разные способы соединения профильной трубы

Цены на профильные трубы

профильные трубы

Угол 90°

Чтобы получить угол 90°, нужно согнуть трубу и зафиксировать ее в таком положении. Для этого требуется отметить центр изгиба, то есть будущий наружный угол. От него с боков проводятся поперечные параллели. От точки изгиба ведутся косые линии под углами 45° в 2 направления.

Со стороны будущего внутреннего угла нужно соединить боковые линии. Затем от крайних делается отступ вправо на 10-15 мм, и проводятся параллели. После этого нужно поставить продольную черту в центре между двумя крайними правыми линиями.

3 способа соединения профильной трубы без сварки

Болгаркой выполняется рез по косым боковым линиям, затем по всем лицевым, кроме крайней левой. Нужно удалить вырезанный центр. Для этого потребуется прорезать с боков ребра трубы до крайней левой линии.

3 способа соединения профильной трубы без сварки

3 способа соединения профильной трубы без сварки

Далее делается короткий продольный рез по оставшейся метке, и края полученных усиков разгибаются вертикально. Также отгибается левый язычок.

3 способа соединения профильной трубы без сварки

3 способа соединения профильной трубы без сварки

Затем труба сгибается под 90°.

3 способа соединения профильной трубы без сварки

Чтобы ее зафиксировать, усики выравниваются обратно.

3 способа соединения профильной трубы без сварки

3 способа соединения профильной трубы без сварки

Можно и без сварки: 5 легких способов соединить профильную трубу

Если под рукой нет инвертора или вам просто нужно сделать из профильной трубы разборную конструкцию, рекомендуется использовать элементы с болтовым крепежом. С помощью таких крепежей можно собирать не только мобильные, но и стационарные конструкции. А для работы понадобится только набор слесарных инструментов с гаечными ключами!

5-%D0%BB%D0%B5%D0%B3%D0%BA%D0%B8%D1%85-%D1%81%D0%BF%D0%BE%D1%81%D0%BE%D0%B1%D0%BE%D0%B2-%D1%81%D0%BE%D0%B5%D0%B4%D0%B8%D0%BD%D0%B8%D1%82%D1%8C-%D0%BF%D1%80%D0%BE%D1%84%D0%B8%D0%BB%D1%8C%D0%BD%D1%83%D1%8E-%D1%82%D1%80%D1%83%D0%B1%D1%83-600x427.jpg5 легких способов соединить профильную трубу

Способы соединения

Соединение профильных труб без сварки производится несколькими возможными способами:

  • краб-системой;
  • фитинговой стыковкой.

Способы соединения профильной трубы без сварки подразумевают также использование муфтового и фланцевого методов.

Способ №1. Краб-элементы

Универсальные крепежные элементы, предназначенные для соединения профильной трубы прямоугольного/квадратного сечения. Каждый «краб» состоит из нескольких частей, которые при монтаже стягиваются болтами. Части «краба» выполняются из 1,5-миллиметрового металла, имеющего стойкое полимерное либо цинковое покрытие.

Краб-крепление для профильной трубыКраб-крепление для профильной трубы

Существуют такие виды краб-элементов:

  • объемные (предназначены для соединения трех труб по углам или четырех внутри);
  • Т-образные (предназначены для соединения трех труб);
  • Х-образные (предназначены для фиксации четырех труб);
  • Г-образные (предназначены для соединения двух профилей).

Разновидности креплений профильных труб краб-системойРазновидности креплений профильных труб краб-системой

Домашние мастера используют краб-системы, чтобы без сварки собирать:

  • теплицы, парники;
  • стеллажи, скамейки;
  • летний душ;
  • клетки для питомцев, вольеры;
  • беседки, навесы;
  • опоры для вьющихся растений, легкие ограждения.

Такие крепежи используются в теплицах и парникахТакие крепежи используются в теплицах и парниках

На заметку! Еще краб-системы используют для временного соединения деталей при ремонте сварных конструкций. В целом, это достаточно надежный способ соединения, едва ли уступающий сварке по прочности.

Плюсы

  • большой срок службы (до 50-ти лет);
  • конструкции можно многократно собирать/разбирать;
  • доступная стоимость краб-элементов;
  • со сборкой справится даже неквалифицированный работник;
  • универсальность.

Минусы

  • нельзя соединять трубы больше 40х40 мм;
  • места соединений нужно защищать от коррозии, т. к. в них скапливается влага;
  • трубы можно соединять лишь под углом 90 градусов;
  • если возникнет большая нагрузка на разрыв, может произойти вытаскивание труб из краб-элементов;
  • гайки нужно регулярно подтягивать.

Цены на краб-системы для профильных труб

краб системы для профильных труб

Видео – Краб-системы для профильной трубы

Т-образное соединение

Чтобы собрать Т-образное крепление, на торце присоединяемой трубы нужно сделать 2 проушины. Их длина должна быть больше сечения второй трубы в 2 раза.

3 способа соединения профильной трубы без сварки

3 способа соединения профильной трубы без сварки

3 способа соединения профильной трубы без сварки

Во второй трубке делаются надрезы под проушины, чтобы они могли пройти сквозь нее.

3 способа соединения профильной трубы без сварки

3 способа соединения профильной трубы без сварки

Затем те загибаются.

3 способа соединения профильной трубы без сварки

3 способа соединения профильной трубы без сварки

Особенности и характеристика профильных труб

Профильные трубы применяются для строительства сооружений различного назначения и находят применение в мебельном производстве.

Использование металла оправдывается небольшими финансовыми затратами, способностью изделий удерживать форму при высоких температурах воды и довольно простым монтажом.

Чаще всего профильные трубы изготавливаются из углеродистых и низколегированных видов стали. Прочность и гладкость материала, как снаружи, так и внутри, обеспечивает комфортную эксплуатацию и долговечность всей созданной системы.

Сечение профиля бывает прямоугольным, квадратным, в виде многогранника или овальным, что обеспечивает высокий запас прочности на излом и сгиб. Но именно из-за особенностей сечения сварка профильных труб имеет определенные нюансы.

Способ №2. Хомуты

Для соединения труб с ограждениями используются хомуты с болтами, состоящие из 2-х половин. Одна часть устанавливается на потолок/стену. Вставляется труба, ее положение фиксируется второй половиной за счет стягивание болтов. Данный способ соединения называется клипсой.

Хомут для соединения квадратных трубХомут для соединения квадратных труб

Если правильно подобрать размеры, элементы собираются без провисов. С помощью регулируемых хомутов можно соединять трубы с любым сечением. Но важно помнить, что стальные профили нужно соединять хомутами из стали, а полимерные – элементами из пластика.

Способ №3. Фитинги

Если профильные трубы необходимо соединить с загибами и ответвлениями, на торцы ставятся специальные крепежи – фитинги. Есть фитинги для наружного и внутреннего применения, а по своему назначению они делятся на:

  • крестовины, тройники (чтобы создавать ответвления разного или одинакового сечения);
  • муфты (чтобы стыковать прямолинейные участки);
  • угольники (чтобы создавать колени и повороты для изменения направления трубы).

Труба устанавливается внутрь фитингаТруба устанавливается внутрь фитингаФитинг устанавливается внутрь трубыФитинг устанавливается внутрь трубы

Алгоритм сборки выглядит следующим образом:

  • вначале на торцы нужно надеть обжимные гайки;
  • затем нужно установить кольца – зажимные/прижимные/уплотнительные;
  • после этого надевается фитинг;
  • в конце нужно затянуть гайки на торцах, чтобы скрепить детали.

Фитинг для соединения труб круглого сеченияФитинг для соединения труб круглого сечения

Цены на соединитель для профильных труб

соединитель для профильных труб

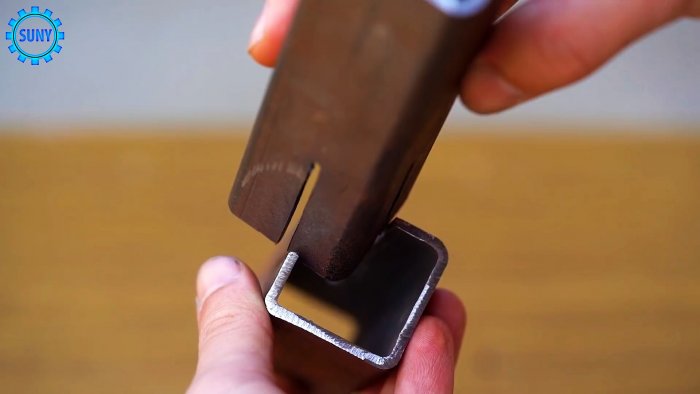

Параллельное сращивание труб

Чтобы срастить вместе 2 трубы параллельно, на них делаются 2 продольных реза по центрам двух примыкающих сторон. З

3 способа соединения профильной трубы без сварки

3 способа соединения профильной трубы без сварки

атем заготовки стыкуются вырезами по торцам и надвигаются друг на друга.

3 способа соединения профильной трубы без сварки

В результате получает прочное соединение. Так можно объединять трубы, чтобы сделать балясины, столбы и прочие декоративные конструкции с несущей нагрузкой.

3 способа соединения профильной трубы без сварки

#Лучшедома Соединяем профильные трубы без сварки и болтов



Редакция Homius продолжает цикл публикаций с хештегом #Лучшедома, который помогает читателям, находящимся в самоизоляции, не заскучать, не впасть в депрессию, а использовать вынужденные выходные с максимальной пользой. И сегодня речь пойдёт о том, как можно соединить два отрезка профильной трубы между собой под прямым углом без использования болтов или сварочного аппарата, который не всегда и не у всех может оказаться под рукой. А свой вариант решения этого вопроса предлагает автор YouTube канала Евгений.

Какие размеры должны быть у соединяемых профильных труб

Для того чтобы обеспечить соединение без использования болтов и сварки, необходимо правильно подобрать соотношение их размеров. Если профильные трубы будут одного размера, выполнить их соединение не удастся. Рёбра одной из профильных труб должны быть больше, причём насколько больше – значения не имеет. Главное, чтобы одна профильная труба входила в другую. Это единственное условие, которое необходимо учесть.


Какой способ соединения выбрать?

Выбирая способ соединения, учитывайте тип и назначение будущей конструкции:

  • если выберите фитинги, то помните, что соединения все же лучше усилить сваркой по причине недостаточной прочности;
  • краб-системы больше подходят для сборки небольших хозяйственных или садовых конструкций;
  • фланцы применяют для профильной трубы большого сечения в конструкциях, которые часто приходится разбирать/собирать.

Правила выбора подходящего соединенияПравила выбора подходящего соединения

Покупая крепежные элементы, обращайте внимание не следующие моменты:

  • первый этап работы – это создание эскиза, по которому будет подсчитываться количество требуемых материалов;
  • не покупайте краб-элементы, стенки которых имеют толщину меньше 1,5 мм (такие не обеспечат требуемой прочности);
  • крепежи не должны иметь вмятин, трещин, отклонений по размерам или конфигурации;
  • детали с пятнами ржавчины или с поцарапанной поверхностью долго не прослужат;
  • очень важен и производитель, отдавайте предпочтение продукции хорошо зарекомендовавших себя компаний.

Для создания построек своими руками оптимальным вариантом являются краб-системы. Но он применим далеко не во всех случаях, когда требуется собрать конструкцию из профильной трубы. К примеру, сварной трубопровод в стене или сварные ворота будут более надежными в эксплуатации.

Иногда сварка все же более предпочтительнаИногда сварка все же более предпочтительна

Видео – Как соединить профильную трубу без болтов и сварки

Основные инструменты, которые понадобятся для работы

Основными инструментами для обеспечения надёжного соединения профильных труб без болтов и сварки являются:

  • угловая шлифовальная машина (болгарка) с отрезным диском;
  • монтажный угольник и маркер для разметки;
  • молоток.

Вот, собственно, и весь минимум инструментов, которые понадобятся для работы. Именно по причине предельной простоты мы и выбрали этот способ для сегодняшней статьи. Соединить профильную трубу подобным методом под силу любому домашнему мастеру, независимо от наличия или отсутствия опыта подобных работ. Если задуматься, то выполнить соединение труб сможет даже школьник. Единственное, на что следует обратить внимание – это соблюдение правил и норм техники безопасности. Особенно это касается этапов работ, связанных с использованием угловой шлифовальной машины (УШМ, болгарки).

Начало работ, разметка профильной трубы

Сначала следует разметить профильную трубу с большим размером. При помощи маркера и монтажного угольника по её периметру нужно провести линию. Это будет край присоединяемого к ней более тонкого элемента.


Далее, установив перпендикулярно второй, более тонкий элемент так, чтобы одна из граней совпала с очерченной при помощи угольника, необходимо обвести профильную трубу маркером. На поверхности более толстого элемента должен получиться квадрат.

Вторую сторону получившегося квадрата также следует продолжить. Это делается для её переноса на противоположную грань – она там будет впоследствии необходима. Нужно понимать, что от точности переноса отмеченных полос будет зависеть прочность соединения, которое впоследствии получится. Поэтому, несмотря на кажущуюся простоту, при выполнении работы нужно быть предельно внимательным и аккуратным.


ФОТО: YouTube.com На поверхности более толстой профильной трубы получился квадрат, который впоследствии будет вырезан

На этом разметка толстой трубы окончена, и можно перейти к работе с более тонким элементом.

Разметка тонкого элемента, на что обратить внимание

С более тонкой трубой забот будет ещё меньше. Всё, что необходимо сделать, это отметить 2.5 см от любого края, после чего провести линию по периметру, используя монтажный угольник. Если перевести всё, что было сделано (а это практически половина работы) в затраченное время, то получится его не более 10–15 минут.

Сегодня речь идёт лишь об одном соединении. Если их требуется несколько, то, при наличии возможности, имеет смысл сделать разметку для всех, прежде чем приступать к работе с болгаркой. Так вы сэкономите время.


ФОТО: YouTube.com Буквально две минуты, и тонкая профильная труба размечена, готова к дальнейшей обработке и соединению с более толстым элементом
