Ливневая канализация в частном доме своими руками: схема отвода вод и инструкция

Для чего нужна ливневая канализация в частном доме. Основные компоненты ливневой канализации. Виды ливневой канализации. Расчет и монтаж ливневки в частном доме.

Содержание

Особенности и назначение

Ливневая или, как ее часто называют, дождевая канализация представляет собой систему водопроводных труб, а также фильтров и разнообразных приспособлений, используемых для эффективного выведения излишков влаги с придомовой территории. В этом заключается основная задача ливневки, однако набор функций водоотводом не ограничивается:

  • при помощи ливневой системы можно организовать полив сада и огорода на приусадебном участке, положительное воздействие талой воды на рост и развитие растений известны каждому дачнику;
  • повышение долговечности здания и улучшение прочности и крепости его опор – это обусловлена тем, что дождевая канализация исключает чрезмерное подтопление фундамента, а кроме того, предотвращает развитие грибка и плесени;
  • качественная фильтрация воды и очищение ее от песка и прочих видов примесей;
  • поддержание целостности тротуарной плитки и асфальтовых покрытий, которые часто разрушаются под воздействием бьющих струй воды;
  • минимизация риска затекания воды в цоколь;
  • полное исключение образования луж и грязи на участке после дождя.

Определение и нормативная база

Ливневая канализация, она же, дождевая, она же, ливневка – это многокомпонентная инженерная система, предназначенная для сбора и отвода осадков и талых вод. Но если в большинстве случаев она ориентирована именно на избавление от лишней влаги, то в некоторых ситуациях может использоваться и для получения недостающей. Когда на участке проблемы с водоснабжением, дождевая вода станет отличным подспорьем. Сколько реально собрать с крыши в зависимости от площади и уровня осадков, при желании можно посчитать точно, но есть и результат «натурных испытаний».


ГераsимУчастник FORUMHOUSE

Мой статистический пятачок: крыша 100 м², слив в четыре угла, один угол заведен в купель куба на четыре. Полную (с 25 м² крыши) купель заливает за месяц. Не Москва, но север Подмосковья.

И пусть эта вода будет технической и «по дороге» насобирает пыли и мусора, ее вполне реально использовать для полива и других нужд, не требующих кристальной прозрачности.

В более же привычном функционале ливневая канализация дома совместно с отмосткой, защищает фундамент дома и других строений и предотвращает образование застойных луж. Это на песчаных почвах при низком УГВ через пару-тройку часов после дождя уже нигде ничего. А на глине, да еще с высокой верховодкой и летом, не то в межсезонье, без сооружения ливневой канализации будет не двор, а болотце.

Хотя практически все существующие нормативы носят рекомендательный характер в отношении объектов частной сферы – это не повод ими не пользоваться. Зачем изобретать очередное подобие колеса, когда все уже продумано и просчитано, осталось только применить. При расчете ливневой канализации для своего загородного дома нужно ориентироваться на действующие СП 32.13330.2018 Канализация. Наружные сети и сооружения. СНиП 2.04.03-85. На данный момент, это последняя актуализированная редакция, разработанных еще в другом веке и другом государстве правил. Она действует и в отношении только строящихся, и в отношении уже эксплуатировавшихся, реконструируемых систем водоотведения.

Все о ливневой канализации в частном доме

Виды систем

Способы водоотведенияСхемаПошаговая инструкция по монтажу системы

  • Материалы и инструменты для работы
  • Монтаж открытых каналов
  • Прокладка подземных коммуникаций

Дренажная канава

Одним из простейших и доступных устройств, позволяющих отвести воду и с участка, является дренирующая канава. Лучше всего ее сделать, если участок имеет уклон в одну сторону.

Она отрывается на глубину ниже уровня промерзания грунта. Важно по всей длине соблюсти уклон в сторону стока воды. Величина его должна быть  до 3-5 сантиметров на метр длины. Такой уклон позволяет воде стекать достаточно медленно, унося с собой частички грунта, в противном случае может произойти быстрое заиливание ливневой канализации загородного дома. См. правила прокладки канализационных трубопроводов в грунте.Ливневая канализация в частном доме своими р

Фото – устройство открытой канавыНа дне канавы, приблизительно на треть глубины, размещается слой из диких камней или бетонного лома. Затем нужно насыпать крупный гравий, песок и укрыть все это геотекстилем. Он позволит избежать быстрого заиливание сточного канала. В идеале водосточную канаву выводят в ближайший колодец ливневого водосбора.

В современных условиях в качестве водоотвода используются трубы из различных материалов – стальные или пластиковые. Для большей прочности для проводников второго варианта используются изделия с гофрированной стенкой. Такая конструкция повышает радиальную прочность изделия.

Дренажные канавы ливневой канализации на участке могут быть также открытыми, что упрощает их эксплуатацию.

Они бывают следующих видов:

  • периметральные – отрываются по периметру площади, которую нужно защитить от излишков влаги;
  • основные – это по сути основное русло реки, к которому сходятся притоки в виде дополнительных стоков.

Нюансы при установке на участке своими руками

Должна изготавливаться в согласии со всеми предписанными требованиями:

  1. Особенность ландшафта (уклон, расположение построек на территории, наличие водоемов и прочее).
  2. Геологические особенности (характер грунта, его способность к впитыванию и т. п.).
  3. Специфика строения, на которое будет выполняться установка наружной части дождевой канализации.
  4. Какой средний уровень осадков выпадает в вашей местности.
  5. Где и как проходят другие инженерные коммуникации.
  6. Какова будет общая площадь сбора и стока.

Составляющие ливневой канализации

Устройство дождевой канализации в частном доме и на даче предполагает наличие в ее структуре некоторых составных элементов.

Колодец

В прежние годы считалось, что он непременно должен быть большим, однако современная промышленность предлагает колодцы самых разных объемов, выбор которых определяется габаритами кровли, размерами участка и средним количеством осадков в конкретном регионе. Как правило, колодцы изготавливают из бетонных колец, причем нижнее кольцо должно быть оборудовано дном – это как раз и отличает простые колодцы от ливневых.

Пластиковые колодцы также можно использовать для создания эффективной системы дождевой канализации. Их закапывают на необходимую глубину, устанавливают на бетонную подушку и приковывают прочными цепями, чтобы избежать всплывания.

Пластиковые емкости хороши тем, что они полностью герметичны в отличие от конструкций, собранных из колец.

Люк над колодцем

Люки могут быть выполнены из различных материалов – резина, пластик или металл, выбор здесь зависит только от личных предпочтений домовладельца. Вне зависимости от того, какой состав используется, колодец должен вкапываться таким образом, чтобы верхний край его крышки был ниже поверхности грунта на 15-20 см.

Под монтаж люка часто выкладывают горловину из кирпича, это позволяет посадить сверху газон или цветы таким образом, что участок не будет выделяться среди остальных посадок.

Впрочем, многие приобретают уже готовую крышку с люком. В этом случае грунт засыпают более тонким слоем – всего 4-5 см, однако, газон при этом будет отличаться по густоте от остальных участков, привлекая внимание к тому, что располагается под ним. Чаще всего люки выпускаются в черном цвете. Однако в продаже можно найти также красные и желтые варианты.

Точечные дождеприемники

Это малогабаритные резервуары, которые крепят в местах наибольшего скопления осадков, к примеру, под водосточными трубами и в самых нижних участках двора. Выполняются они из бетона либо пластика, причем первые часто используют для обустройства ливневой канализации глубокого типа. В этом случае их монтируют друг на друга, добиваясь требуемой высоты. Впрочем, совсем недавно в продаже появились надстраиваемые дождеприемники из пластика.

Пескоуловители

Это устройства, которые используются для накопления осаждающегося песка и других тяжелых вкраплений. Чаще всего их делают из пластика, они отличаются низкой стоимостью, но при этом проявляют исключительно высокие эксплуатационные характеристики. Обычно пескоуловители монтируют на определенном расстоянии друг от друга.

Такие устройства нуждаются в периодической чистке, сделать это гораздо проще и быстрее, чем чистить всю водоотводящую систему.

Решетки

Решетки устанавливают для того, чтобы вода уходила в максимально полном объеме. Выделяют следующие варианты решеток:

  • чугунные – надежные и долговечные изделия, однако краска на них держится не более 3 лет, существенно снижая общую эстетичность конструкции;
  • стальные – дешевый вариант, но самый низкокачественный – сталь склонна к коррозии, поэтому уже даже спустя 1-2 года такие решетки начинают ржаветь;
  • алюминиевые – здесь используется не чистый металл, а его сплавы, такие варианты наиболее предпочтительны, поскольку отличаются крепостью и привлекательным дизайном, но и стоимость их довольно высока.

Трубы

Ни одна ливневка не обходится без труб, как правило, используют изделия из полиэтилена рыжего цвета. Они имеют гладкие стенки, благодаря чему существенно улучшается их пропускная способность. Впрочем, можно остановиться на чугунных или асбестовых вариантах, они также могут бесперебойно работать на протяжении длительного времени, обеспечивая эффективный водосток.

Диаметр труб во многом зависит от общей разветвленности системы, но надо иметь в виду, что он не должен быть менее 15 см, оптимально, если диаметр больше.

Ревизионные колодцы

Это малогабаритные колодцы, выполненные из пластика или бетона, они устанавливаются в случаях, когда трубопровод имеет довольно большую протяженность либо многочисленные разветвления. Они используются для очистки труб в случае, если возникают засоры.

Следует отметить, что не каждая дождевая канализация содержит непременно все эти компоненты, однако из них можно соорудить эффективную систему любого уровня сложности.

Люк над колодцем

Для изготовления люка можно использовать любой материал. Этот элемент системы ливневой канализации может быть резиновым, пластиковым или металлическим. Выбор делает хозяин, руководствуясь личными предпочтениями. При обустройстве колода необходимо учесть, что крышка должна располагаться ниже уровня земли на 15-20 см.

В большинстве случаев люк укладывают на предварительно сложенную из кирпича горловину, поэтому вокруг колодца можно посадить цветы или посеять газонную траву. Насаждения скроют люк, и участок не будет выделяться на общем фоне. Можно приобрести готовую крышку с люком, но в этом случае крышка располагается на уровне 4-5 см ниже поверхность грунта, что делает люк более заметным и привлекает внимание к внутренней части колодца.

Люк для колодца ливневой канализации дома чаще всего имеет черный цвет, но можно встретить красные и желтые варианты.

СНиП

Обязательное соблюдение СНиП и подобных норм по ГОСТу для ее изготовления на небольшой площади. Несоблюдение элементарных требований приведет к сбоям в ее работе. Так, основные положения изложены в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».

Для достижения наибольшего эффекта крайне важно иметь под рукой следующую информацию, желательно документально:

  • План существующей канализационной системы.
  • Рабочие чертежи.
  • В продольном разрезе изготавливается сетевой профиль.
  • Ведомость о тех работах, которые будут проведены.

Видеообзор:

Всё полезное о канализации — gidkanal.ru

Принцип работы

Ливнёвка работает так:

  • по расположенным по всему участку лоткам и желобам талая и осадочная вода собирается в специальные колодцы;
  • чтобы собрать воду с крыши поблизости крыльца устанавливаются поддоны. Эти элементы в зависимости от предъявляемых требований к прочности выполняются из бетона или пластика;
  • на огороде вода собирается посредством ливневых труб. Избыточная влага перенаправляется в колодец именно по ним;
  • фильтрация поступающей жидкости от песка и мусора осуществляется за счёт пескоуловителей, устанавливаемых в местах соединения водоотводящего канала с колодцем;
  • после того, как вода пройдёт пескоуловитель, она проникает в ливневый колодец. Это сооружение является промежуточным элементом между каналами и коллектором служащим, в свою очередь, для накопления влаги и, при необходимости, её вторичного использования.

Комплектация ливневки

Точечная ливневая канализация комплектуется стандартным набором элементов.

  • Дождеприемники – преимущественно пластиковые, реже бетонные емкости, устанавливаемые непосредственно под водосточной трубой.
  • Отводы – специализированные двухслойные трубы или трубы для наружной канализации, проложенные подземным способом, по которым стоки выводятся за пределы участка или в место сбора. Отводы могут быть и открытого типа, в виде полимерных или бетонных лотков с решетками, самодельными, из распущенных пополам асбестоцементных или полимерных труб, а также просто канавами, выкопанными в грунте.
  • Водоприемники – если речь о загородных коттеджных поселках, сельских поселениях или садовых товариществах, в них обычно имеется общая дождевая канализация в виде дренажных канав вдоль границ участков. В этом случае отводы сбрасывают воду за пределами двора. Реже дренажная канава располагается непосредственно на участке, в низине, это может быть и функционально-декоративный сухой ручей или пруд. За неимением подобного, стоки ливневой канализации направляют в приемный поглотительный (дренажный) колодец, где они отстаиваются, фильтруются сквозь слой щебня и постепенно впитываются в землю. Еще один вариант – накопительные ливневые колодцы, которые по мере накопления откачивают посредством специальных дренажных насосов.

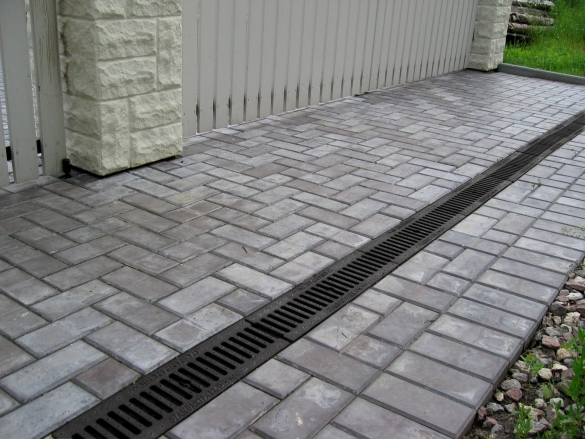

Линейная ливневая канализация обычно выполняется не вместо, а вместе с точечной, чтобы повысить эффективность осушения участка. В этом случае к дождеприемникам добавляют открытые готовые или самодельные лотки. Их устанавливают вдоль отмостки, садовых дорожек, в зоне парковки и в местах скопления воды по участку.

Пескоуловители

Эти элементы ливневой канализации собирают песчинки и другие тяжелые вкрапления. Большая часть пескоуловителей изготовлена из пластика, поэтому их стоимость достаточно низкая. Несмотря на это, эксплуатационные характеристики остаются на высоте.

ливневка в частном доме

Пескоуловители необходимо располагать на одинаковом друг от друга расстоянии, которое определяется  параметрами участка. Регулярная прочистка этих элементов ливневой канализации позволяет поддерживать рабочее состояние всей водоотводящей системы.

Виды ливневой канализации

Выделяют несколько основных видов ливневой канализации, устанавливаемой в частных домах.

Открытая

Это довольно простая в исполнении система, которую можно обустроить даже своими силами. Она состоит из сети поверхностных желобов, в которые по водосточным трубам попадает вода, а уже оттуда она поступает в спецрезервуары или общую канализацию.

Желоба изготавливают из металла, пластика или бетона, сверху их прикрывают решетками, которые предохраняют их от попадания крупного мусора, а кроме того, выполняют декоративную функцию.

Такая система в условиях частного дома может иметь довольно большой охват, с нее собирается излишняя влага с тротуаров, садовых дорожек и других типов площадок.

Закрытая

Этот тип ливневок еще называют точечным, в этом случае все водоприемники располагаются под землей. Механизм их действия прост: вода, стекая по трубам с крыш, попадает в специальные дождеприемники, а уже по ним перемещается в подземные каналы, откуда и выводится за пределы участка.

Смешанная

​​​​​​Эта система предполагает одновременное использование открытых и закрытых элементов, этот метод используют тогда, когда необходимо соорудить эффективную систему слива в условиях ограниченного бюджета.

Трубы

Самым важным элементом ливневой или дождевой канализации можно назвать трубы. Для обустройства системы водоотведения используют полиэтиленовые изделия рыжего цвета. Внутренняя поверхность таких труб гладкая, поэтому пропускная способность системы более высокая. Если рассматривать чугунные или асбестовые трубы, то при их использовании также можно обеспечить хороший водосток.

установка ливневки

При выборе диаметра трубы необходимо учитывать общую разветвленность ливневки на участке и количество собираемой воды. Оптимальный вариант предполагает укладку труб диаметром более 15 см.

Типы дренажа

Довольно часто в коттеджах и частных домах обустраивают сразу несколько вариантов водоотведения: канализационный, дренажный и ливневый. Как правило, они располагаются недалеко друг от друга вокруг участка и идут параллельно.

Довольно часто у собственников участка возникает естественное желание сэкономить и совместить ливневку с элементами других типов дренажа, к примеру, воспользоваться уже готовым колодцем. Однако, делать этого не стоит, поскольку во время сильного дождя жидкость поступает в колодец довольно быстро, средняя скорость потока составляет 10 кубов в час.

В этом случае колодец может переполниться, а если он совмещен с канализационным, то вода начнет поступать в трубы канализации. В этом случае она, конечно, не сможет подняться выше уровня грунта, однако и спустить вы тоже ничего не сможете, поскольку все будет стоять в сантехнике. Кроме того, после понижения уровня воды внутри системы останется крупный и мелкий мусор, который может существенно ухудшить эффективную работу всей стоковой системы, и ее придется регулярно чистить, согласитесь, не самое приятное занятие.

Гораздо хуже обстоит ситуация, если сбросы будут уходить в дренажный колодец. Если во время затяжного ливня влага поступает под большим напором в дренажную систему, то по мере заполнения труб она попросту вываливается под фундамент и начинает подмывать его. О последствиях говорить не стоит, есть и другие неприятности, к которым относится заиливание дренажного трубопровода.

Прочистить такие трубы невозможно, их необходимо менять полностью.

Вывод можно сделать очень простой: ливневка в доме должна иметь собственный колодец, причем довольно вместительный. Впрочем, если неподалеку от участка имеется выход в пруд, озеро или речку – то обустройством колодца можно пренебречь.

Как правильно выбрать диаметр труб

Сечение подходящей трубы определяется многими факторами, в том числе под каким уклоном она прокладывается. Но главным параметром является максимально возможный объём отводимой жидкости. Его вычисление производится по следующей несложной формуле:

где: Р.воды – максимально возможный расход жидкости при отводе; ИО – интенсивность осадков (из справочника берётся максимальная цифра для данной территории). Единица измерения – литр/сек. на гектар; Кр.пл. – кровельная площадь дома; К – коэффициент поглощения поверхностью воды.

Это – справочная характеристика. Для основных материалов значение данного показателя представлено в таблице.

Если к одной трубе подсоединяются несколько желобов, расчет её диаметра производится простым суммированием величин всех входных потоков. Методика подбора характеристик и размеров других компонентов устройства ливневой канализации для частного загородного дома – воронок, лотков, решёток и проч. — аналогична схеме для труб.

Ливневая канализация будет создавать комфортные условия во время осадков в виде дождя и при таянии снега на вашем участке. Она будет препятствовать появлению застоев воды и луж путём отведения с придомовой территории избыточной влаги. Но для ее адекватного функционирования необходимо правильно выполнить все расчеты и произвести монтаж.

Понравился материал? Поделитесь с друзьями!

Устройство ливневой канализации в частном доме

Напорные трубы для канализации: виды и характеристики

Устройство ливневой канализации в частном доме

Бестраншейная прокладка труб: способы и технологии проведения работ

Устройство ливневой канализации в частном доме

Трубы гибкие и жесткие для ливневой канализации

Устройство ливневой канализации в частном доме

Средство для прочистки канализационных труб «Крот»

Устройство ливневой канализации в частном доме

Как и чем можно загерметизировать канализационную трубу

Устройство ливневой канализации в частном доме

Ливневая канализация в частном доме — устройство своими руками

Устройство ливневой канализации в частном доме Любой частный дом постоянно подвергается воздействиям атмосферных осадков. Если, к тому же, грунт на участке имеет примеси глины, то постоянно раскисшая почва и стоящие во дворе лужи никак не придадут вашему дому эстетичности. Справиться с проблемой отвода дождевых вод способна ливневая канализация в частном доме. Ее вполне можно соорудить самостоятельно, в начале строительства дома. Или же проложить целенаправленно, около уже построенного дома, если такая работа в свое время не была проведена.

Примеры реализации ливневой канализации


olegtehУчастник FORUMHOUSE

Трасса трубы дождевой канализационной системы идет почти рядом с дождеприемником, трубы проложены под отмосткой. Пропускную способность не рассчитывал, просто взял рыжую трубу 100 мм диаметром. Даже в ливень хватает за глаза, весь слив уходит в отдельный колодец.


GripsKУчастник FORUMHOUSE

Проект ливневой канализации сделал сам, конечно, в процессе укладки были некоторые изменения на месте, по мелочи, но основное получилось, как планировал. Разуклонка в сторону лотков, отвод рыжей трубой практически под лотками в песчаной подушке. Лотки имеют в концах линии пескоулавливатели, которые и соединены с ливневой канализацией. Лотки желательно стыковать через пескоулавливатель, у них хорошие манжеты для стыковки труб, но можно и сам лоток пустить напрямую в трубу. У каждого лотка есть шаблон под вырезание отверстия для трубы с двух сторон в дне.

Проект.

Реализация.

Профилактика неисправностей ливневой канализации

Смонтировав самостоятельно ливневую канализацию частного дома или дачи‚ не следует забывать о том, что она нуждается в постоянном уходе. Профилактические мероприятия включают очистку лотков и точечных дождеприемников от осевшего в них мусора.

Если пренебречь этой процедурой система обязательно даст сбой. Идеальный вариант — использование системы круглый год.

Саморегулирующийся кабель

Саморегулирующийся кабель способен обогреть большую площадь. Основой его конструкции является полупроводниковая матрица‚ находящаяся между двумя медными жилами. Такой кабель предотвратит промерзание любых труб в период понижения температуры

В холодное время года случаются оттепели‚ во время которых в каналы и трубы попадает вода из водосточной системы. Далее она перемещается в ливневую канализацию,

где замерзнув, превращается в лед.

Чтобы предупредить формирование ледяных пробок в ливневке, саморегулирующийся греющий кабель заводят в дождеприемники, расположенные под водосточными стояками. Так в прогреваемой системе не будут создаваться ледяные заторы, а в случае их образования можно будет быстро избавиться от них.

Предназначение и основные функции ливневой канализации

Основным предназначением ливневки в частном доме является сбор и последующее отведение талых и дождевых вод от дома и с участка к специальным устройствам водосбора, в водоемы, в глубинную систему дренажа, за пределы участка или в общую канализационную систему. Помимо сбора, грамотно смонтированная ливневка в частном доме своими руками способна очищать попавшую в нее воду от примесей и песка. Выходящая из системы вода оказывается достаточно чистой и не загрязняет окружающие территории.

Являясь устройством для поверхностного дренажа, ливневка защищает стоящие на участке постройки от подвижек и разрушений. Если грунт на участке будет постоянно влажным, то воздействие на фундамент разнонаправленных векторов перекоса будет сказываться на его прочности. В результате этого возможно оседание, наклон дома, появление трещин на его стенах.

Желоба для ливневого водоотвода

Если загородный частный дом обустраивается открытой ливневкой, для этого монтируются желоба, лучше всего чтобы они были изготовлены из бетона. Их монтаж можно осуществлять по периметру дома, тротуарных дорожек и площадок. В условиях СНТ они не допустят затопление прилегающих территорий и частных построек. При их укладке хорошо ориентироваться на природный склон рельефа. Как правило, монтаж осуществляется на бетон, ведь на них будет оказываться физическое воздействие.

Эксплуатация и обслуживание

Чтобы система ливневой канализация исправно работала десятилетиями, сохраняя пропускную способность, после строительства необходимо соблюдать правила эксплуатации и периодически проводить обслуживание.

  • Дождеприемники, лотки и остальные наружные элементы ливневой канализации дома должны быть закрыты решетками, чтобы предотвратить попадание крупного мусора.
  • После весенних паводков и ливней проводится осмотр приемников и поворотных колодцев и очистка при необходимости.
  • Каждые два года проводится капитальная чистка всех элементов системы от мусора и осадков, включая промывку из шланга.
  • Каждые десять-пятнадцать лет, если необходимость не возникнет раньше, выполняют капитальное обслуживание, промывая систему от наносов и наслоений водой под давлением в обоих направлениях. Жесткие засоры удаляются при помощи механического способа, если гидродинамический не дал результата.

Своевременный уход за отдельными частями и периодический за всей системой – это залог беспроблемной работы, а ремонт если и потребуется, то без необходимости демонтажа.

Полезное видео

Технические моменты:

Ошибки при монтаже:

В действии:

Обустройство кровельного водостока

В перекрытии кровли необходимо сделать специальные отверстия и вставить в них дождеприемники. Их фиксируют с помощью битумной мастики и обрабатывают места соединений герметиком.

ливневая канализация на даче

Далее монтируют сточные трубы и стояки, фиксируя их хомутами к фасаду строения. Для открытой ливневой канализации на даче укладывают лотки, для  точечного сбора воды дополнительно монтируют отводные трубы.
