Диаметры медных труб в дюймах и миллиметрах: перевод размеров по таблицам Наружный и внутренний диаметр – основные параметры труб. От этих показателей
Диаметры медных труб таблица
ДюймыОкругленный наружный диаметр
(наружный диаметр × толщина стенки)1/4″6 (6,35 мм х 0,61 мм)1/4″6 (6,35 мм х 0,76 мм)3/8″10 (9,525 мм х 0,71 мм)3/8″10 (9,525 мм х 0,81мм)1/2″12 (12,7 мм х 0,89 мм)5/8″ 16 (15,875 мм х 0,89 мм)5/8″ 16 (15,875 мм х 1,02 мм)3/4″18 (19,05 мм х 1,02 мм)3/4″18 (19,05 мм х 1,07 мм)7/8″22 (22,23 мм х 1,07 мм)7/8″22 (22,23 мм х 1,14 мм)1 1/8″28 (28,58 мм х 1,02 мм)1 1/8″28 (28,58 мм х 1,14 мм)1 1/8″28 (28,58 мм х 1,27 мм)1 3/8″35 (34,93 мм х 1,27 мм)1 3/8″35 (34,93 мм х 1,40 мм)1 5/8″42 (41,28 мм х 1,27 мм)1 5/8″42 (41,28 мм х 1,40 мм)1 5/8″42 (41,28 мм х 1,52 мм)2 1/8” 54 (53,95 мм х 1,40 мм)2 1/8” 54 (53,95 мм х 1,65 мм)2 1/8” 54 (53,95 мм х 1,78 мм)2 5/8” 67 (66,68 мм х 1,52 мм)2 5/8” 67 (66,68 мм х 2,03 мм)3 1/8” 76 (79,38 мм х 2,29 мм)3 1/8” 76 (79,38 мм х 2,50 мм)4 1/8” 104 (104,73 мм х 2,79 мм)

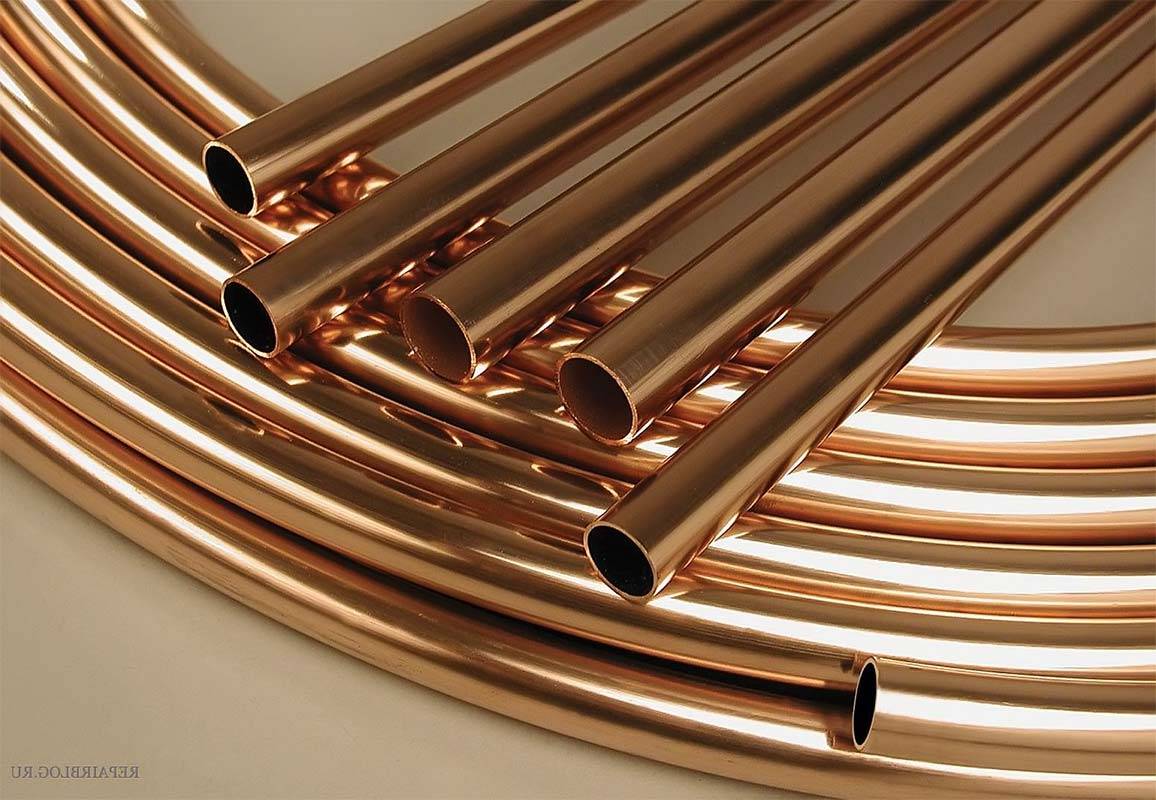

Особенности медных труб
Изготавливают данную продукцию на основе технологии бесшовного производства. Материал для изделий из меди не вступает в химические реакции, он непроницаем для различных видов жидкостей, таких как жиры, масла, не способствует размножению вирусов и бактерий.
Известно, что в водопроводной воде содержится хлор, но он не способствует разрушению медных труб, а содействует образованию на их внутренней поверхности защитного слоя относительно окислительных процессов, что придает трубопроводам повышенную устойчивость и прочность.
По аналогии с пластиковыми изделиями на трубной продукции из меди почти не образуются наросты из всевозможных отложений, например, такие как известковый налет. Согласно положениям ГОСТа, труба медная, может находиться в рабочем состоянии при температурном режиме в интервале между -200 и +250 градусами. Данные изделия весьма устойчивы к резкому перепаду температуры, поскольку они характеризуются незначительной величиной коэффициента термического расширения.
Медные трубы в случае, когда в них замерзает вода, остаются целыми и в герметичном состоянии. В отличие от пластиковой трубной продукции, предназначенной для водо – и теплоснабжения, изделиям из меди не опасен ультрафиолет. Их красят не столько для защиты трубопровода, сколько для придания ему соответствующего внешнего вида. На сегодняшний день, чтобы повысить привлекательность медной продукции, из данного материала производят хромированные изделия.
Поскольку такие трубы характеризуются малым показателем шероховатости по сравнению с изделиями из металлов и полимеров, в равных условиях можно прокладывать трубопровод меньшего сечения.
Калькулятор
Расчет объема
К тому же, антифриз может поступать в продажу разбавленным или концентрированным, что также влияет на расчеты и конечный результат. Разбавленный антифриз замерзает при -30С, неразбавленный будет работать и при -65С.
Таблицы и программы для расчета параметров труб
Из вышесказанного можно понять, как самостоятельно рассчитывать параметры необходимых труб. Подобные вычисления обывателям приходится осуществлять довольно редко, но знать о них должен каждый.
К примеру, рассчитывать пропускную способность трубы необходимо при работах по монтажу водопроводов, для проектирования системы орошения, и в различных других случаях.
При расчетах пользуются специальными таблицами, которые без труда позволят определить пропускную способность трубы, имеющий любой диаметр при определенных нормативах давления. Не мало существует подобных таблиц и программ, которые помогут рассчитать площадь трубы, если в этом возникнет необходимость.
Без сомнения, некоторые расчёты выполнить просто, а другие лучше всего возложить на плечи специалистов. Однако, большинство расчётов производится самостоятельно.
Способы и технологии изготовления
Различают 2 основные технологии изготовления, влияющие в конечном итоге на эксплуатационные характеристики трубопровода, сферу его применения, а также стоимость самих труб и фитингов к ним:
- Прокатное производство.
- Сварное производство.
По завершению трубы могут хромироваться, окрашиваться и покрываться полиэтиленовой или поливинилхлоридной оболочкой.
Прокатное производство
Прокатный (бесшовный) способ считается наиболее распространённым и обеспечивающим максимальную прочность труб. Суть технологии заключается в придании медной заготовке (гильзе) нужной конфигурации за счёт «холодного» прогона через вращающиеся вальцы специального трубопрокатного станка.
Именно прокатные трубы рекомендуются для обустройства водопроводов и отопительных контуров.
Сварное производство
Сварные трубы изготавливаются из листовой меди, накручиваемой на болванку прессовочного вала нужного размера и формы и свариваемой инертным газом в месте стыка. После сварки труба прокатывается на калибровочных валах, выравнивающих её и устраняющих продольную деформацию сварного шва.
Сравнительная таблица «площади сечения медных круглых труб»
площади даны в квадратных миллиметрах. Первый столбец — диаметры труб. Первая строка — количество труб. Т.е. даны площади сечения для одной трубы, для двух, для трех, и т.д.
| d | Sx1 | Sx2 | Sx3 | Sx4 | Sx5 |
| 6 | 28 | 57 | 85 | 113 | 141 |
| 10 | 79 | 157 | 236 | 314 | 393 |
| 12 | 113 | 226 | 339 | 452 | 565 |
| 16 | 201 | 402 | 603 | 804 | 1005 |
| 18 | 254 | 509 | 763 | 1018 | 1272 |
| 19 | 284 | 567 | 851 | 1134 | 1418 |
| 22 | 380 | 760 | 1140 | 1521 | 1901 |
| 28 | 616 | 1232 | 1847 | 2463 | 3079 |
| 35 | 962 | 1924 | 2886 | 3848 | 4811 |
| 42 | 1385 | 2771 | 4156 | 5542 | 6927 |
| 48 | 1810 | 3619 | 5429 | 7238 | 9048 |
| 54 | 2290 | 4580 | 6871 | 9161 | 11451 |
| 64 | 3217 | 6434 | 9651 | 12868 | 16085 |
| 76 | 4536 | 9073 | 13609 | 18146 | 22682 |
| 80 | 5027 | 10053 | 15080 | 20106 | 25133 |
| 50 DN | 1963 | 3927 | 5890 | 7854 | 9817 |
| 60 DN | 2827 | 5655 | 8482 | 11310 | 14137 |
| 65 DN | 3318 | 6637 | 9955 | 13273 | 16592 |
| 80 DN | 5027 | 10053 | 15080 | 20106 | 25133 |
| 100 DN | 7854 | 15708 | 23562 | 31416 | 39270 |
| 125 DN | 12272 | 24544 | 36816 | 49087 | 61359 |
| 150 DN | 17671 | 35343 | 53014 | 70686 | 88357 |
| 200 DN | 31416 | 62832 | 94248 | 125664 | 157080 |
Каких видов бывают медные трубы
Если необходимо обустроить медный водопровод, то при выборе материала следует отталкиваться от нескольких параметров: каким методом он изготовлен, показатель прочности и пластичности, габаритные размеры. Трубная арматура сейчас широко распространена, поэтому полезным будет навык расшифровывания маркировки.
Что касается вопроса «сколько стоит», то в случае с медной арматурой цена зависит от многих факторов: технология производства, габариты, компания-производитель и так далее.
Средняя стоимость изделий:
- Для кондиционирования – от 100 рублей за метр;
- Для водопровода – от 215 рублей за трубу;
- Для отопления – от 260 рублей за метр.
Таблица стоимости
Способы изготовления
Отталкиваясь от ГОСТа, сейчас имеется два способа изготавливать медные трубы: холодный прокат и прессование со сваркой. Эксплуатационные характеристики продукции во многом зависят от технологии производства.
Прокат. Технология выглядит следующим образом: металлическая заготовка деформируется, проходя между вращающимися валами трубопрокатного станка. Обкатку делают пошагово – гильза разворачивается на 90 градусов с каждой подачей, благодаря чему обработка получается равномерной и на трубе не остаются продольные риски. «Прокатная» арматура позволяет создавать бесшовные конструкции (более прочные) с идеально точными параметрами по всей длине.
Холодная деформация как метод задействуется при необходимости создания водопроводной или отопительной трубы, испытывающей серьезные нагрузки изнутри в ходе эксплуатации. Финальная обработка может предполагать термовоздействие. Необходимо это для того, чтобы продукция оставалась эластичной.
У различных труб имеются свои особенности:
- Не отожженные – «жесткие» на изгиб, стойкие к механическим повреждениям и гидравлическим ударам (не более 450 МПа). С помощью такой арматуры собираются простые трубопроводы;
- Отожженные – характеризуются высокой пластичностью, но при этом увеличивается их стоимость.
Прессование. Для этого способа изготовления используется листовая медь – заготовка в виде полотна размещается на прессовых формовочных вальцах оборудования. После получения необходимой формы стыковочный шов заваривается. На финишном этапе труба пропускается через калибровочные вальцы, что позволяет выровнять профиль и убрать продольные деформации.
Медный прокат
Степень пластичности
В зависимости от типа, трубы имеют разные механические свойства и область применения. По таким показателям как пластичность и прочность, медная арматура классифицируется на 3 категории:
- Твердый прокат, состоящий из не отожженных заготовок. Подходит, если нужно сделать водопровод для дома из медных труб для подачи жидкости под высоким давлением;
- Полутвердые – отличаются сбаралансированными характеристиками по таким показателям как прочность и эластичность. Изделие с наружным диаметром 3 мм и толщиной стенки 0.8 мм отличается относительным удлинением не более 10%. Аналогичного размера мягкий прокат имеет другой показатель – 38%;
- Мягкие – более эластичные образцы, поставляемые в бухтах. С их помощью монтируются инженерные сети с лучевым распределением подводов к оборудованию. При необходимости придания формы некрупной магистрали, сделать это можно собственными руками, не прибегая к помощи трубогиба.
Габаритные размеры
Размеры производимых медных труб бывают разнообразны. Определяется по внутреннему, наружному диаметру и толщине стенки. Такой материал как медь – податливый для обработки, поэтому создаются магистрали разных форм и размеров.
Новое постановление ГОСТа гласит, что габариты должны отображаться в дробном виде. В числителе указывают внешний диаметр, в знаменателе – толщину стенки. Рассмотрим пример трубы размером 15/1:
- Диаметр по внешней стороне – 15 мм;
- Внутреннее сечение – 14 мм;
- Толщина стенки – 1 мм.
Отечественные производители выпускают трубы различной длины, и диаметр здесь играет ключевую роль. Если сечение до 18 мм, то форма выпуска – 10-метровые бухты. Что касается более габаритных изделий, их изготавливают в виде отрезков длиной от 1.5 до 6 метров.
В водопроводных сетях, хоть и реже, но задействуется арматура, имеющая прямоугольное сечение. Технология производства здесь, как правило – прессование. Размеры бывают: диаметр – от 30 до 280 мм, толщина стенок – от 5 до 30 мм.
Вес у такой арматуры, например, как медная трубка, по сравнению с современной пластиковой продукцией, выше. Возьмем в качестве примера изделие длиной 5 метров, с внешним диаметром – 30 мм и толщиной стенки – 5 мм – его вес будет 17.4 кг.
В таблице представлены основные типоразмеры описываемой арматуры.
Таблица
Таблица диаметров медных труб
Следующая сравнительная таблица поможет в случае, когда вы сравниваете диаметры медных труб для кондиционеров, таблица приведена также для более крупных размеров, применяемых в отоплении и холодоснабжении.
Компания «Региональный дом металла» осуществляет поставку такой продукции, как медная трубка диаметром 6 мм и более, любыми партиями со складов в Санкт-Петербурге. Если же вас интересуют скажем медные трубы для кондиционеров, то вам сюда. Мы оперативно соберем заказ по вашим техническим требованиям и доставим своим транспортом в любую точку РФ, обращайтесь, мы всегда на связи!
Этапы процесса
Рассмотрим процесс поэтапно для разных вариантов соединений.

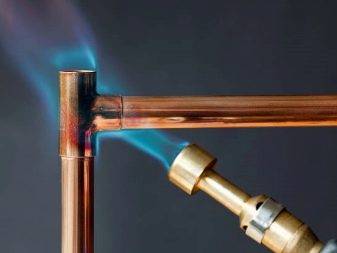

Соединение при низкотемпературной пайке
Специалисты утверждают, что для такой работы нужно приобретать легкоплавкий припой и низкотемпературный флюс. Газовую горелку можно заправить смесью, в состав которой входят пропан, воздух или бутан.
Пламя нужно направлять строго по шву труб, перемещая по всей площади стыка. Это делается для равномерного нагревания всех участков. Не забывайте периодически промазывайте зазор припоем, постепенно он начнет плавиться. Как только пошло плавление, нужно отвести горелку, и вещество заполнит капиллярный зазор. Когда зазор полностью заполнился, деталям необходимо остыть в нормальных условиях, без перепада температур. Неостывшее соединение запрещается трогать.
Иногда не рекомендуется паять какие-либо изделия, в таких случаях отдают предпочтения сварке. Процесс практически ничем не отличается от паяния. Но перед тем как перейти к процессу сварки, ознакомьтесь с правилами техники безопасности и ходом работы. Вам понадобятся защитные очки.
Пайка высокотемпературного типа
Состав наполнителя газовой горелки меняется, теперь ее заполняют пропаном с кислородом или ацетиленом с воздухом. Разогрев не должен занимать много времени, устройство должно подавать синее пламя.
Пламя, как в случае с низкотемпературной пайкой, нужно подавать по всему стыку, меняя положение горелки. Когда металл разогреется примерно до 750 градусов, он станет темно-красного цвета. В этот момент нужно воспользоваться припоем, можно подогреть его горелкой. Однако припой в идеале должен нагреться от детали.
Изделию нужно сообщить такую температуру, при которой припой быстро расплавится и заполнит пространство между деталями. После полного заполнения нужно оставить конструкцию остывать.
Ремонт
Своими руками можно устранить возникшие неполадки в водопроводе или бытовой технике, например, холодильнике или сплит-системе.
Расслоение металла – часто встречающаяся проблема. В этом случае применяется высокотемпературная пайка, это значительно продлит срок службы системы. Нередкое явление – появление трещин на сгибах труб. Мастера рекомендуют применять низкотемпературную сварку.
В ремонте также перед началом работ необходимо очистить поверхности, иначе конструкция быстро выйдет из строя. При протечке фитинга придется вырезать эту часть трубы и впаять новую с новой муфтой. Если случилась поломка гайки или прокладки, то достаточно заменить только эту деталь.
Техника безопасности
Медь отличается высокой теплопроводностью, поэтому на руках обязательно должны быть рукавицы или перчатки, иначе ожога не избежать. Элементы берут только щипцами или защитными рукавицами.
Осторожно нужно применять флюс, следить, чтоб он не попал на тело. Иначе будет химический ожог
Если все-таки вещество попало на руки, нужно оставить работу и промыть место большим количеством мыльной воды.
Обратите внимание на одежду, в которой собираетесь выполнять работы. Это не должна быть синтетика, потому что данный материал легко воспламеняемый
Лучше выбрать одежду из натурального хлопка.
Мастера советуют новичкам перед началом работы потренироваться на обрезках труб. Так, после пары тренировок результат будет намного лучше.
Разновидности
Медные отводы подразделяют на:
- Жесткие (твердые, неотожженные).
- Полужесткие.
- Мягкие (отожженные).
Второй вариант практического применения почти не находит.
Где заказать и купить?
В нашем магазине вы можете купить стандартную медную трубу для фреоновых кондиционерных систем или же заказать ее по индивидуальным параметрам по низкой стоимости. На протяжении 10 лет мы успешно занимаемся не только продажей изделий, но и шлифовкой, гибкой и резкой медной трубы по индивидуальным размерам и эскизам заказчика.
Приобрести изделия на дом по выгодной цене можно с помощью быстрой доставки через интернет-магазин, точки продажи в Москве и филиалы в регионах. Все, что нужно пользователю, это связаться с нашими менеджерами через удобную форму связи.
Срок службы
Производители устанавливают гарантийный срок службы труб из меди порядка 70-80 лет. Однако на практике при соблюдении условий эксплуатации медный трубопровод может исправно прослужить не одно поколение. Даже замерзание воды не приводит к разрыву контура, трубы лишь немного расширятся в диаметре.
Изделия из меди с изолирующим покрытием
Помимо всего прочего, медные трубы могут иметь дополнительный изоляционный слой. В зависимости от этого, они делятся на несколько типов:
- Изделия с вспененной изоляцией на основе каучука, пенополиуретана и пенополиэтилена. Такие трубы используются для снижения потери тепла в отоплении и системе горячего водоснабжения. Толщина изоляционного слоя сожжет достигать 3 см.
- Медные трубы с полиэтиленовым покрытием, толщина которого достигает 2,5 мм. Изделия зачастую имеет диаметр 12 – 54 мм. Зачастую используются в системе отопления и холодного водоснабжения.
- Изделия с полиэтиленовой изоляцией толщиной до 3 мм. Трубы прокладываются скрытым методом в монолитной конструкции. Изделие имеет конструктивные особенности, которые позволяют сохранить целостность трубопровода при колебаниях температуры.
Трубы из меди не подвергаются коррозийным процессам. Поэтому нет потребности в наложении защитного слоя. Но, что касается дополнительной изоляции, то она не будет лишней, особенно когда речь идет о сооружении системы отопления и водоснабжения. Особенно часто такие трубы используются для прокладки наружных сетей, которые подвергаются серьезным нагрузкам под воздействием внешней среды.
Металлические водопроводы
Трубы из металла используются уже не один десяток лет. Несмотря на появление новых материалов, они до сих пор не утратили своей актуальности. Металл, как и пластик, имеет свои плюсы и минусы.
Самым большим плюсом водопровода из металла является механическая прочность. Однако срок его службы всего несколько лет. Помимо этого, сложный монтаж и проведение сварочных работ повышают стоимость установки и обслуживания.
Стальной
Стальные трубы производятся как из обычной углеродистой стали, так и оцинкованные. Монтаж водопровода из стальных комплектующих выполняют при помощи переходников, тройников и муфт, которые соединяют трубы в единую систему.
Сварные и бесшовные стальные трубы способны выдержать огромную нагрузку, большое давление и резкие перепады температур.
Какие трубы выбрать для водопровода (видео)
К минусам таких водопроводов можно отнести большой вес, сложный монтаж и коррозию. Однако, современные производители научились покрывать внутреннюю поверхность неметаллическим слоем, что позволяет увеличить срок службы изделия и избежать коррозии.
Изделия из нержавеющей стали превосходят обычные по всем основным характеристикам, но их стоимость значительно отличается, что приводит к сильному удорожанию всей системы водопровода.
Медный
Пропускная способность медного водопровода выше, чем у других. Это достигается за счет более гладкой внутренней поверхности, поэтому можно использовать трубы меньшего диаметра. Медь обладает дезинфицирующими свойствами, благодаря чему медные трубы широко применяются для водопроводов с питьевой водой.
К несомненным плюсам медных изделий относится их презентабельный вид, устойчивость к коррозии и высокий срок службы, который может достигать 70−100 лет.
Однако высокая стоимость медной трубы и монтажных работ не всем по карману. Такие водопроводы обычно встречаются в элитных домах, где роскошь считается одним из важных показателей.
