Монтаж отопления в частном доме с газовыми баллонами

Если в вашем доме нет возможности подключиться к газовой магистрали – ничего страшного. Индивидуальную систему газового отопления можно организовать с использованием сжиженного газа в баллонах.
Для маленького дачного домика подойдет газовый конвектор, для дома побольше потребуется установить газовый котел и водяной контур…

Содержание

Если нет магистрального газопровода: что делать

Прежде всего – не отчаиваться инженеры давно разработали способ отопления дома с помощью баллонного газа. Для построения такой системы потребуется приобрести газовый котел, сменные газовые баллоны, редуктор, присоединительную и запорную арматуру. Потребуется также оборудовать место хранения баллонов.

Альтернативой отоплению газом из баллонов служит установка индивидуального резервуара для сжиженного газа рядом с домом. Это имеет смысл делать при большом расходе.

Отопление дома газовыми баллонами — простое решение по старинке

Самым популярным способом отопления загородных домов на сегодняшний день является использование газовых котлов, как они выглядят, можно посмотреть на фото. На это влияет несколько факторов, и прежде всего – стоимость ресурсов. Отопление дома газовыми баллонами – это экономичный и эффективный метод.

Метки: конвектора под окнами

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Видео по теме

© рмнт.ру, Игорь Максимов

07.02.20

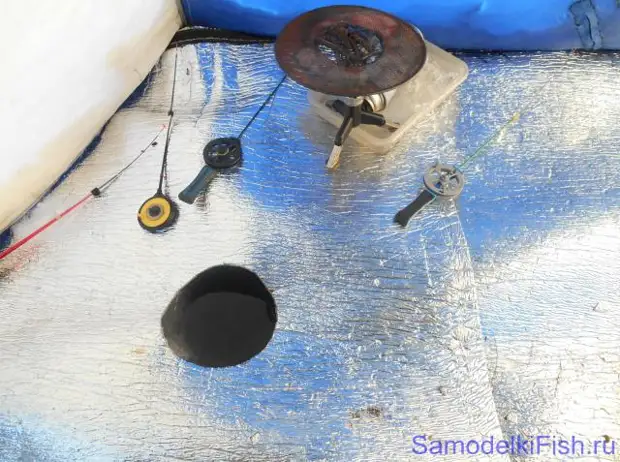

 Так выглядит горелка с незамерзающим баллончиком, в зимней палатке, в емкости с водой из лунки

Отопление в зимней палатке

        Чтобы не таскать емкость с собой просто так, она должна использоваться для чего-то еще.

        Я использую ее для замешивания самодельной зимней прикормки, если применяю растительные компоненты.

        Когда баллончик лежит в емкос и горит, то в емкость я убираю шугу из лунки, которая периодически все равно всплывает.

Шуга из лунки в емкости с водой

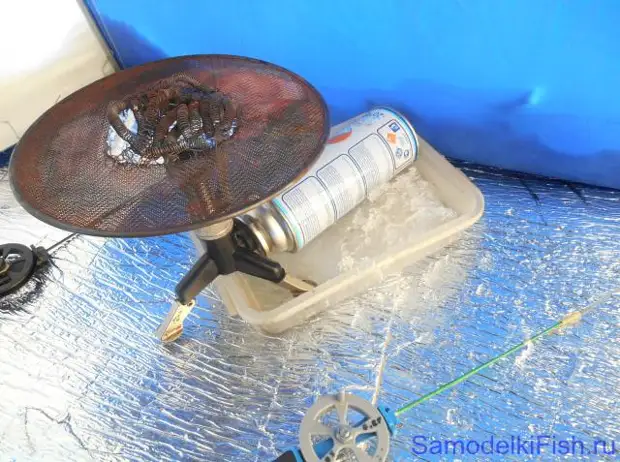

Рассекатель пламени на газовой горелке

        Так как пол у меня застелен, то другого варианта нет –  или на пол, что не хотелось бы, либо открывать каждый раз палатку, что не хотелось бы совсем уж.

Пол в зимней палатке

        Иногда я в емкость с водой, помещаю часть наживки, малинки или мормыша, она там плавает, оживает и видно и можно отбирать самых живучих для наживки.

        Для более комфортного распределения тепла я ставлю на горелку рассекатель пламени, они продаются различного типа.

Я использую такой рассекатель пламени

Рассекатель пламени

        Тепло не сразу уходит от горелки вверх, а формирует зону  в области лунок и рук.

         Когда у меня такой рассекатель, от активного использования прогорел (хватило его на пару зимних рыболовных сезонов), то я просто намотал нихромовую спираль от электроплитки, стало еще лучше и комфортней.

Теперь это выглядит так

 Отопление в зимней палатке с баллончиком дихлофос

Так организован подогрев баллончика у моего коллеги по рыбалке, с которым мы часто рыбачим рядом.

Как подогреть баллончик с газом на зимней рыбалке

        Данный совет подходит для дневной рыбалки, хотя, если честно, когда ночи теплые, то я пользуюсь такой схемой и при ночной зимней рыбалке.

Автор – Алексей Бревнов.

Источник

Особенности организации отопления с помощью газовых баллонов

Система отопления дома пропаном имеет ряд специфических особенностей.

Правильное использование газовых баллонов

Ёмкости для хранения и транспортировки сжиженного газа должны проходить ежегодную поверку, если они эксплуатируются постоянно, если только в отопительный сезон – 1 раз в 2 года.

Баллоны нельзя устанавливать как в подвальных, так и в цокольных помещениях. Там, где будет установлен баллон, должен быть смонтирован цельный пол, без полостей, и свободного пространства. Данное требование обусловлено тем, что газ тяжелее воздуха, и при недостаточной герметичности системы, его скапливание приводит к возможности взрыва. Если других помещений нет, тогда подвал следует правильно оборудовать: смонтировать бетонный пол, а также устранить свободное пространство в стенах, если оно имеется.

Ёмкости не должны эксплуатироваться в наклонном положении или лёжа. Только вертикально, предварительно закрепив его стене с помощью специального хомута. Хомут препятствует случайному падению ёмкости. Чтобы баллон можно было проверить или быстро произвести замену, его следует устанавливать отдельно от основного оборудования. Рядом с используемым изделием, для лучшей практичности, можно смонтировать крепления для запасных емкостей.

В уличном шкафу размещены четыре газовых баллона ёмкостью 50 литров и газобаллонная установка. При закрытом шкафе исключается случайное падение баллонов

Более подробно о шкафах для баллонов рассказано в видео ниже.

Газобаллонное оборудование в автомобилях и частных домах идентично, и при его эксплуатации следует руководствоваться основным правилом – не заполнять баллон полностью. У изделий, которые заполнены более чем на 90 %, резко сокращается эксплуатационный срок, а также возрастает возможность взрыва.

Газовые баллоны не следует оставлять под прямыми солнечными лучами — постепенный нагрев внешней поверхности изделия также может привести к взрыву.

Применяя в доме систему отопления построенную на использовании газовых баллонов, нельзя забывать о периодическом проведении технического обслуживания. Обыкновенно, пользователи стараются делать ТО перед отопительным сезоном, или сразу после его окончания.

Отопление из мобильного газгольдера

Мобильный газгольдер — быстрое и доступное по цене решение проблемы временного газоснабжения, а также снабжения газом дачи или небольшого загородного дома. Представляет собой минигазгольдер объемом 598 л, закрепленный на прицепе и имеющий систему подогрева.

Мобильный газгольдер для отопления дома пропаном
Мобильный газгольдер для отопления дома пропаном

Имеет массу плюсов:

  • подогрев газа производится за счет теплоносителя системы отопления дома, поэтому стабильное испарение газа происходит при любой температуре окружающего воздуха;
  • быстроразъемные соединения обеспечивают легкое подключение мобильного газгольдера к газопроводу и системе отопления;
  • прицеп позволяет транспортировать минигазгольдер на АГЗС для его заправки;
  • оборудование безопасности и уровнемер, позволяющий контролировать степень наполнения мобильного газгольдера, обусловливают повышенную безопасность по сравнению с газовыми баллонами;
  • может быть продан на вторичном рынке.

Недостатки:

  • занимает место возле дома или пристройке;
  • регистрация прицепа в ГИБДД;
  • самостоятельное транспортирование на газозаправочную станцию, т. к. из-за малого объема трудно заказать газ с доставкой «на дом»;
  • необходимость использования антифриза в системе отопления;

Способы утепления баллонов на улице

Для сохранения газовых смесей в рабочем состоянии баллоны утепляют всевозможными способами. Некоторые из них эффективны, другие – бесполезны, а третьи могут быть опасными для жизни.

Выясним, чем лучше утеплить зимой на улице газовый баллон, чтобы не возникало проблем с подачей топлива, а жильцы могли не беспокоиться за собственное здоровье.

Способ #1 – теплоизоляционные материалы

Несмотря на запреты сотрудников газовой службы, владельцы частных домов нередко «окутывают» баллоны всевозможными утеплителями: минватой и стекловатой, листами пенополистирола и вспененной резины – то есть бытовыми утеплителями, активно применяемыми при строительстве домов, возведении кровель, настилании полов.

Теплоизоляция газового баллона Изолоном

Один из вариантов «утепления» газового баллона. Металлический резервуар оборачивают утеплителем в надежде, что он согреется и перестанет замерзать при низких температурах

На самом деле, обернуть емкости утеплителем – откровенно примитивный и малоэффективный способ согреть газ в баллонах.

Почему этот метод не работает? Дело в том, что теплоизоляционные «одеяла» хороши, если объект самостоятельно вырабатывает тепло.

Теплоизоляция жилого дома

Условно к таким объектам можно отнести человеческое тело или отапливаемое помещение: энергия постоянно преобразуется в тепло, а задача теплоизоляционных материалов – его сберечь

Баллоны с газом никакого тепла не вырабатывают, поэтому, даже обернутые в три слоя минваты или пенополистирола, они остаются такими же холодными. Соответственно, и сжиженное топливо внутри не меняет своих характеристик – то есть никаких положительных изменений не происходит.

Вывод: если газовый баллон самостоятельно не вырабатывает тепло, эту функцию должен производить условный «утеплитель» – устройство, получающее электрическое питание.

Переходим к теплоизоляционным технологиям, которые действительно могут изменить ситуацию и согреть газ в баллонах в зимнее время.

Способ #2 – греющий кабель

При условии, что используется исправный сосуд, а его установка произведена по всем правилам, пользуются обогревом газового баллона электрическим греющим кабелем.

[adinserter name=”mobile: вставка в тексте -5″]

Вариантов теплоизоляционных систем множество – от покупных саморегулируемых кабелей до самоделок, собранных из провода и терморегулятора.

Принцип работы саморегулирующих кабелей

Принцип работы саморегулирующих кабелей прост: они вырабатывают тепло в зависимости от окружающей температуры. Чем холоднее на улице, тем больше тепла отдает электрокабель

Для возможности регулировки температуры провод подключают к терморегулятору. С помощью механических моделей можно вручную устанавливать рабочие параметры. Саморегулирующие кабели работают в автоматическом режиме и не требуют постоянного контроля.

Чтобы создать самодельную утепляющую систему для 3-х баллонов, потребуются:

  • 9-метровый электрический провод 3*1,5;
  • 3 терморегулятора – по 1 на каждый баллон;
  • 25 м теплоизоляционного материала «термофол»;
  • 3 м ПВХ пленки;
  • 3 м ИК пленки;
  • 12 стяжек для фиксации утеплителя;
  • монтажный комплект.

Сначала баллон оборачивают обычной ПВХ пленкой, затем – инфракрасной, к которой подключают питающий провод с терморегулятором. Чтобы сохранить тепло, сверху надевают чехол из «термофола» и закрепляют его стяжками.

Система обогрева от электропитания

Преимущества самодельного «обогревателя» – постоянный подогрев баллона, когда температура воздуха становится низкой. Когда обогрев не нужен, достаточно вынуть вилку из розетки

Способ нельзя назвать самым безопасным, потому что соседство электрических кабелей и газового резервуара при определенных условиях рискованно.

Но если соблюдать правила монтажа и технику безопасности, устройство можно применять на протяжении всего холодного сезона.

Способ #3 – электрические устройства

Принцип обогрева греющим кабелем был принят во внимание, и в связи с неугасающим спросом на газовые баллоны наиболее предприимчивые производители стали выпускать электрические «грелки». Они гарантируют качественную теплоизоляцию баллонов и сохранение свойств газа, при которых он не теряет рабочих функций.

Можно выделить два эффективных и безопасных устройства:

  • термоодеяло для газового баллона;
  • обогреватель.

Термоодеяло рассчитано на обогрев стандартных 50-литровых газовых баллонов. Подсчитано, что в холодный период оно позволяет экономить до 30% сжиженного топлива благодаря тому, что испарение пропана происходит стабильно, конденсат не выпадает и заправку приходится производить гораздо реже.

Термоодеяло для газового баллона

Чехол шьют из прочных синтетических материалов с утеплителем типа синтепона, внутрь помещают электрический кабель в силиконовой оболочке, равномерно распределяя его по всей площади. Для крепления используют «липучки»

Размеры электроодеял могут быть различными. Кроме стандартных чехлов на баллоны производят изделия и для обогрева газгольдеров. Поддерживаемая температура – +40 °С (± 5 °C), мощность – около 160 Вт. Потребление энергии экономичное: при температуре воздуха на улице -15 °С одеяло расходует не более 80 Вт/ч.

Электрообогреватель отличатся от термоодеяла размерами: он не полностью закрывает баллон, а только его нижнюю часть. Но принцип работы тот же: электричество вырабатывает тепло, которое в постоянном режиме передается на корпус баллона.

Обогреватель для газового баллона

Образец обогревателя для газового баллона – польская модель Koma PG 2. Преимущества: возможность использования 95% топлива, равномерное и полное испарение, экономичность

Обогреватели выпускают для баллонов 27 и 50 л, температура нагрева – +40 °С. Степень защиты – IP 44, то есть изделие можно применять и на улице, при условии, что баллоны заключены в металлический шкаф.

Организация отопления от газовых баллонов

Чтобы сделать газовое отопление на баллонах, нужно выбрать подходящий котел, поскольку не каждое оборудование способно использовать в качестве источника тепла сжиженный газ. Для этого требуется специальная горелка, рассчитанная на работу от баллона. Рекомендуется выбирать устройство мощностью 10-20 кВт, в зависимости от площади отапливаемых помещений.

Подключение газового котла к баллону выполняется с помощью специального редуктора. Расход составляет примерно 1,8-2 м³ в час, в случае обычного редуктора – 0,8 м³/час.

Можно использовать и горелку, предназначенную для работы от магистрального трубопровода, но в этом случае приходится регулировать клапан для пропорциональной подачи газа, поскольку в магистрали давление ниже. Кроме того, в таких устройствах отверстие в клапане больше.
Каждая горелка, рассчитанная на отопление газом из баллонов, регулируется по-своему. Подробное описание можно найти в инструкции к этому оборудованию. В целях экономии можно использовать и старые котлы, но в них необходимо заменить жиклер на другое изделие, у которого более мелкое отверстие.

Отопление частного дома газовыми баллонами расход

При покупке горелки нужно учитывать, что в некоторых магазинах пытаются продать более дорогие устройства, аргументируя это тем, что выбранное изделие не будет работать от сжиженного газа. В этом случае нужно посмотреть инструкцию к выбранному прибору.

Газовые баллоны на даче и котел

Многие территории, в том числе и дачные, далеки от газовых магистралей. Баллоны с газом являются хорошим вариантом для создания тепловой системы в доме.

Вся система достаточно сложная и включает в себя:

  • котел;
  • баллоны;
  • горелку для сниженного газа;
  • трубопроводную арматуру;
  • газопровод.

Выбор котла осуществляется так же, как и в случае с газовой магистралью.

Но существует три важных отличия в выборе котла:

осуществление замены «родной» горелки на ту, что работает на сниженном газе баллонов;
выбрать агрегат с низким давлением для получения высокого использования газа из баллонов;
максимально высокий КПД (в случае использования магистрали не настолько важно).

К котлу целесообразно присоединяют несколько баллонов, чтобы реже с ними «возиться»

Газовое отопление баллонами на даче требует придерживаться особых мер безопасности: важно установить их в каком-то теплом здании, но не в подвале. Если установить баллоны на улице – снизится давление топлива, что приведет отключению работы горелки котла

А если провести монтаж в подвале или вблизи жилых комнат, то опасности кроются в возможной утечке топлива и последствиях.

Рис. 2 Система из нескольких сосудов

Хранение газовых баллонов на даче нужно проводить в отдельном помещении (рис 2), где есть и вентиляционная система, и ровный пол из бетона.

Примерно, на 1 месяц отопления дачи понадобиться 2 баллона на площадь в 50 кв. м. а для 100 кв. м – 3 баллона.

Если пахнет газом.

Газовая смесь пропан бутана не имеет тот резкий запах, который мы чувствуем, если где то есть утечка газа.В смесь специально добавляют эту сильнопахнущую добавку, для того, чтобы нам с вами было проще собственным носом унюхать опасную утечку.

Пахнет газом? Стоп готовка на кухонной плите!

Все выключаем и аккуратно и внимательно мыльной пеной последовательно мылим каждый стык системы, каждую гайку и каждый шланг.

Ищем, где начнут надуваться мыльные пузыри, там и утечка .

Ремонтируем и устраняем утечку газа. Опять мыслим и видим, что мыльных пузырей больше нет. Только после этого можно опять включить кухонную плиту.

Насколько эффективен обогрев баллонов?

ТЭО-ГБ1, ТЭО-ГБ2 обладает такими преимуществами:

  • За счет устойчивого испарения сжиженной фракции экономит до 30% природного газа;
  • Уменьшает число одновременно используемых газовых баллонов;
  • Избавляет от необходимости заносить емкости в помещение.

А главное, расходы на покупку термоодеяла окупают себя в течение сезона!

С – огнеморозостойкий тип. Верх такого одеяла выполнен из брезента 380 г/м2, пропитанного огнестойким составом. В комплекте идет морозостойкий кабель и влагоморозостойкая вилка.

В – влагостойкий тип. Наружный слой сделан из плотной курточной ткани Оксфорд+. Внутренний слой составляют нагревательный провод, изготовленный из нихрома в силиконовой изоляции, и теплоизоляция из объемного синтепона 300 г/м2.

Расход топлива: на сколько его хватает?

Для обогрева здания общей площадью 100 кв. м. в неделю в среднем требуется 2–3 баллона, каждый ёмкостью 50 л. Исходя из этих расчётов, можно определить необходимое количество резервуаров с газом для дома любой квадратуры и на сколько его хватает.

Преимущества и недостатки

Выгодно ли обогревать дом таким образом?

Отопление дома газовыми баллонами дает владельцу определенные преимущества:

  • независимость от состояния газовых сетей;
  • нет нужды получать разрешение газового надзора;
  • простота монтажа;
  • энергонезависимость (для простых моделей котлов с открытой камерой сгорания).

Но есть и ряд недостатков:

  • определенный объем ручных операций по переключению емкостей;
  • высокая стоимость отопления по сравнению с природным газом;
  • риск хранения значительных запасов газа.

При отоплении дома газовыми баллонами расход топлива в пересчете сопоставим с расходом природного газа. Однако стоимость топлива и сопутствующие расходы времени и средств, связанные с приключением, заправкой и транспортировкой баллонов, делают отопление баллонным газом на 20-40% менее выгодным.

Как установить газовый баллон для отопления дачи

Следует соблюдать правила при установке газовых баллонов для отопления, которые обеспечат правильность процесса и безопасность:

  • положение установки емкости с газом должно быть только вертикальным;
  • устанавливать необходимо в таком месте, к которому имеется доступ для того, чтобы в случае необходимости можно было произвести осмотр оборудования или заменить его;
  • удаленность от приборов отопления должна быть не менее 1 метра;

Важно: устанавливать газовое отопление в цокольных этажах или помещениях подвального типа категорически запрещено. Важно помнить, что даже будучи уверенными в своих силах и знаниях о том, как установить баллоны с газом для отопления, запрещено это проводить самостоятельно, нужно воспользоваться услугами специалистов, как и в случае с ремонтом или заменой оборудования

Последовательность действий при установке мастером следующая:

Важно помнить, что даже будучи уверенными в своих силах и знаниях о том, как установить баллоны с газом для отопления, запрещено это проводить самостоятельно, нужно воспользоваться услугами специалистов, как и в случае с ремонтом или заменой оборудования. Последовательность действий при установке мастером следующая:

  • Помещение(дача, дом), в котором будет проводиться установка газового баллона, должно быть хорошо проветренным.
  • Предварительно на открытом пространстве производится проверка на герметичность сосуда с топливом. Проверяют это при помощи намыливания вензелей и отверстий штуцеров. В случае появления мыльных пузырьков использование такого баллона запрещено.
  • Следующее, что подлежит проверке – это целостность штоковых уплотнений и соединения в состоянии с откупоренном вензеле и в закрытом состоянии кранов после из соединения. Проверка проводится таким же мыльным раствором по аналогичному принципу. В случае обнаружения пузырьков, следует звонить в аварийную службу, а баллон вынести на открытый воздух.
  • После проверок на герметичность всех приборов, можно соединять всю систему воедино при помощи труб и редуктора. Схема, по которой проводится установка, выбирается заранее и по схеме прокладывается трубопровод.

Важно: материалом труб должна быть сталь, тип трубы – сильфонный. Использование другого типа труб для отопления газом запрещено

Техника безопасности

Соблюдение норм безопасности – обязательное условие использования баллонного газа. К подобному типу отопления выдвигаются такие требования:

  • баллоны нельзя устанавливать в помещениях без вентиляции;
  • хранить обязательно в проветриваемом помещении, под которым нет цоколя или подвала;
  • баллоны нельзя ронять или оставлять в наклоненном или вертикальном положении;
  • короб для хранения размещается с северной части дома, где затененность максимальная;
  • нельзя устанавливать баллоны в помещениях с подвалами и цоколями;
  • максимально допустимое заполнение баллона – на 80%. Когда температура газа начнет повышаться, его объем увеличивается. Если пространство переполнено, то произойдет взрыв. Даже баллоны самой высокой прочность разорвет, если заполнить его на 90% на морозном воздухе и занести в теплое помещение.

Важно помнить, что смесь пропана и бутана намного тяжелее воздуха. При утечке сжиженный газ всегда накапливается внизу. При этом он не имеет запаха и почувствовать утечку можно не сразу, а только тогда, когда концентрация достигла опасных значений. Поэтому оптимальный выбор – установка баллонов на улице. Монтироваться они должны в вертикальном положении в специальный короб, в котором сверху и снизу сделаны проемы для вентиляции.

Ни в коем случае нельзя опускать баллоны в подвал, цоколь, подпол или погреб, а также в ямы, выкопанные на приусадебном участке!

Баллоны на морозе замерзают. Но для их обогрева запрещается использовать тэны, электронагреватели или греющие кабели.

Для нормальной работы теплообменника требуется подключить его к связке из 4-5 баллонов. При этом нужно соблюдать такие меры безопасности:

  • использовать для подающего газопровода трубу, толщина стенок которой составляет не менее 2 мм;
  • там, где труба проходит через стену, она пропускается через защитную гильзу. Диаметр защитной гильзы должен быть на 2-3 см больше диаметра самой трубы. Пространство между трубой и стенками гильзы наполняется монтажной пеной.
  • Для газопроводов берутся стальные трубы. Толщина их стенок не должна быть меньше 2 мм.
  • Котел к газопроводу подключается с помощью гибкой проводки. Редуктор присоединяется к газопроводу посредством резиново-тканевого рукава.
  • Разъемные соединения нужно проверить на утечку. Для этого используется простой метод – обмыливание.

Обслуживание и заправка баллонов

Баллоны подлежат периодической проверке и испытаниям. Срок следующей проверки отштампован на бирке, прикрепленной к горловине. Проверка проводится сертифицированными организациями, для этого емкость придется им отдать на несколько дней. Если она прошла проверку, к ней прикрепят бирку с новым сроком проверки

Заправлять баллоны можно только на сертифицированных заправочных пунктах. Самостоятельная заправка может привести к аварии и травме.

Типы отопительных приборов

При отоплении дома баллонным газом используется два основных типа отопительных систем

Газовый котел

Газовый котел – это основной узел полноценной отопительной системы, предназначенный для обогрева многокомнатного дома. Сгорающий в горелке газ нагревает жидкость в теплообменнике.

По системе трубопроводов она поступает в радиаторы, размешенные в помещениях дома. Те, в свою очередь, нагревают воздух. Отдавший свою энергию теплоноситель возвращается на вход котла для повторного нагревания.

Кроме котла, трубопроводов и радиаторов, потребуется дополнительное оборудование:

  • расширительный бачок для временного выхода расширившегося от нагревания теплоносителя;
  • циркуляционный насос для ускорения оборота теплоносителя по контуру и быстрого прогрева помещений;
  • запорная и регулировочная арматура.

Газовый конвектор

Это компактное устройство, способное обогреть одну комнату. Газовая горелка нагревает корпус, который отдает свою энергию окружающему воздуху. Для ускорения прогрева конвектор может снабжаться вентилятором.

При использовании газового конвектора в жилых помещениях его нужно обязательно подключить к дымоходу. В противном случае возможно отравление продуктами сгорания.

Полезное видео

Из видео можно узнать, как подключить котел к газовому баллону, сделать устройство автономным.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
