Принципиальные схемы сборки распределительного щита на 220 и 380 Вольт. Правильное подключение групповых автоматов, УЗО и счетчика в распределительном щитке.

Организация точки ввода

В процессе подключения от уличного щита учета электроэнергии (ЩУ), расположенного на отводной опоре ЛЭП, к распределительному щитку (РЩ), смонтированному в помещении, ведется кабельная линия (подземная или воздушная).

В щите учета (ЩУ), зачастую, находится только вводной автомат и прибор учета электроэнергии. В распределительный щиток (РЩ), который устанавливается непосредственно в доме, монтируются автоматы защиты, устройства защитного отключения и другие элементы, о которых речь пойдет ниже.

В отдельных случаях оборудование для ЩУ и РЩ может быть установлено в одном корпусе.

Рабочие параметры оборудования, устанавливаемого в щиток учета, его перечень и количество – все это должно быть прописано в проекте электроснабжения (или, по крайней мере, должно быть рассчитано профильными специалистами). Но есть требования, которые предъявляются непосредственно к конструкции электрического щита.


Сергей Савельев Руководитель технического отдела Группы Legrand в России

Конструкция электрического щитка должна обеспечивать удобство подвода питающего кабеля, в нем должны присутствовать нулевые шины и шины заземления. При этом электрический щит должен обладать внутренним пространством, достаточным для размещения многочисленных отходящих кабелей, и его запасом, необходимым для возможного расширения и модернизации электроустановки.

Добавим, что корпус щитка должен быть устойчив к воздействию огня или быть изготовлен из самозатухающего материала. При этом он обязан надежно защищать встроенное оборудование от возможных повреждений. Против предумышленных повреждений поможет встроенный в дверь или ручку щитка замок, а защиту от воздействия пыли и влаги гарантирует указанная в спецификации степень защиты IP. Если щиток предполагается установить на улице или в помещении, где необходима повышенная защита от влаги, пыли и механических повреждений, то лучше отдать предпочтение щиткам класса IP65 –IK09.

Для того чтобы в процессе подключения избежать разногласий со специалистами энергоснабжающих компаний (требования которых зачастую противоречат друг другу), одновременно с архитектурным проектом следует разработать и согласовать проект электроснабжения.

Если точка подключения организована в соответствии с требованиями согласованного электропроекта, проблем в процессе подключения и дальнейших проверок со стороны контролирующих организаций у владельца участка, как правило, не возникает. Следовательно, труд, связанный с установкой и комплектацией электрического щитка, не окажется напрасным.

Поговорим о том, какова должна быть комплектация домашнего распределительного щита.

Что должно быть в щитке

И в квартире и в частном доме есть несколько вариантов компоновки щитка. В основном это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на стене дома, почти под крышей. Иногда счетчик ставят в доме, но это если его строили его пару десятилетий назад.  В последнее время в доме приборы учета ставят крайне редко, хотя никаких постановлений и указаний по этому поводу нет. Если счетчик стоит в помещении, его можно ставить в щиток, тогда при выборе модели щитка необходимо учитывать габариты счетчика.

О том, как подключить электричество от столба к дому, читайте тут.

В некоторых многоквартирных домах счетчики стоят в боксах на лестничных клетках. В этом случае шкаф нужен только под УЗО и автоматы. В других домах он стоит в квартире. При модернизации электросети, шкаф придется покупать с тем расчетом, чтобы туда поместился и счетчик тоже или покупать отдельный бокс под счетчик с вводным автоматом.

Простая схема электросети для небольшого дома или квартирыПростая схема электросети для небольшого дома или квартиры

При составлении схемы электропитания очень важна безопасность. В первую очередь она обеспечивается  для людей: при помощи УЗО — устройства защитного отключения (на фото под номером 3), которое устанавливается сразу после счетчика. Это устройство срабатывает, если ток утечки превышает пороговое значение (произошло замыкание на «землю» или кто-то сунул пальцы в розетку). Это устройство разрывает цепь, минимизируя возможность поражения электротоком. От УЗО фаза поступает на входы автоматов, которые тоже срабатывают при превышении нагрузки или при коротком замыкании в цепи, но уже каждый на своем участке.

Во вторую очередь необходимо обеспечить нормальную работу бытовой техники и электроприборов. Современная сложная техника управляется микропроцессорами. Им для нормальной работы требуется стабильное питание. Понаблюдав некоторое время за напряжением в нашей сети, его стабильным не назовешь: оно изменяется от 150-160 В до 280 В. Такой разброс импортная техника не выдерживает. Потому хотя-бы некоторые группы автоматов, подающих питание на сложную технику, лучше включить через стабилизатор. Да, стоит он немало. Но при скачках напряжения первыми «летят» платы управления. Они у нас не ремонтируются, а просто меняются. Стоимость такой замены — около половины стоимости устройства (больше или меньше зависит от типа устройства). Это вряд ли дешевле. Собирая электрощиток своими руками, или только его пока планируя, помните об этом.

Один из примеров компоновки щитка для небольшой схемы - на 6 автоматовОдин из примеров компоновки щитка для небольшой схемы — на 6 автоматов

Устанавливается стабилизатор на одну или несколько групп и включается после УЗО и перед групповыми автоматами. Так как устройство это немаленькое, в щиток его установить не получится, а вот рядом — пожалуйста.

Также в щитке устанавливаются две шины: заземления и зануления. На шину заземления заводятся все заземляющие провода от приборов и устройств. На «нулевую» шину провод приходит от УЗО, и подается на соответствующие входы автоматов. Обозначается ноль обычно буквой N,  при разводке принято использовать синий провод. Для заземления — белый или желто-зеленый, фазу ведут красным или коричневым  проводом.

Один из вариантов собранного небольшого щиткаОдин из вариантов собранного небольшого щитка

При самостоятельной сборке электрического щитка, нужно будет приобрести сам шкаф, а также рейки (называют DIN-рейки или ДИН-рейки), на которые крепят автоматы, УЗО и переключатели. При установке реек, проверьте уровнем их горизонтальность: не будет проблем с креплением автоматов.

Один из вариантов DIN-реек в корпусе щиткаОдин из вариантов DIN-реек в корпусе щитка

Все автоматы должны между собой соединяться. Это можно сделать при помощи проводников — соединяя последовательно их входы, или при помощи готовой соединительной гребенки. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.

Соединительная гребенка для автоматов в электрощите: ускорит процесс самостоятельной сборкиСоединительная гребенка для автоматов в электрощите: ускорит процесс самостоятельной сборки

Схема на несколько групп

Не всегда схемы электропитания просты: групп потребителей разбивают по этажам, отдельно выводят хозпостройки, освещение гаража, подвала, двора и придомовой территории. При большом количестве потребителей кроме общего УЗО после счетчика, ставят такие же устройства, только меньшей мощности — на каждую группу. Отдельно, с обязательной установкой персонального защитного устройства, выводят электропитание для ванной комнаты: это одно из самых опасных помещений в доме и квартире.

Очень желательно поставить защитные устройства и на каждый из вводов, которые идут на мощную бытовую технику (более 2,5 кВт, а такую мощность может иметь даже фен). В купе со стабилизатором они создадут нормальные условия для эксплуатации электроники.

Тоже не самая сложная схема, но с более высокой степенью защиты - больше УЗОТоже не самая сложная схема, но с более высокой степенью защиты — больше УЗО

В общем, при разработке точной схемы, вам придется найти компромисс: сделать систему безопасной и не потратить при этом слишком много денег. Оборудование брать лучше проверенных фирм, а оно стоит прилично. Но электросети  — не та область, в которой можно экономить.

Как подключить электрическую варочную панель читайте тут, а о подключении электрического водонагревателя (накопительного или проточного) читайте в этой статье.

Вариант 1

Схема вводного щита с прибором учета электроэнергии

Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.

Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.

После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.

Данный вариант схемы является самым простым и очень часто встречается на различных объектах.

Важная информация

Прежде чем узнать, как собрать электрощиток, следует ознакомиться с их основными видами. По способу установки их делят на:

  • встраиваемые;
  • накладные.

По материалу изготовления корпуса на:

  • металлические;
  • пластиковые.

Электрощиток в частном доме или квартире может быть любого из вышеперечисленных видов. При его выборе, учитывается как, будет производиться монтаж электро-щитка и его дальнейшая эксплуатация. Не лишним будет сказать и о производителях, как самих корпусов, так и комплектующих.

От качества приобретённых материалов во много зависит безопасность и надёжность оборудования. Наиболее известными брендами в этой сфере выступают:

  • «ABB»;
  • «IEK»;
  • «Legrand»;
  • «Schneider Electric».

Эти компании, за многие годы присутствия на рынке электроэнергетического оборудования, зарекомендовали себя с самой лучшей стороны.

В заключении вводной части перечислим основные компоненты на основе которых осуществляется сборка электро-щитка. К ним относятся:

  • выключатели автоматического типа;
  • корпус;
  • крепёжная шина для автоматики (DIN-рейка);
  • силовая проводка различного сечения;
  • шины распределения питания (PE и N);
  • электросчётчик.
Шины распределения питания для заземления

Шины распределения питания для заземления Источник www.kipovec.ru

В зависимости от конкретного назначения в щиток могут быть установлены дополнительные элементы или наоборот, некоторые не потребуются. Например, промежуточный распределительный щит, как правило, не требует установки счётчика. Более сложные конструкции могут включать в себя элементы сигнализации и прочих контролирующих приборов.

Стоимость сборки электрощита для частного дома

Узнайте точные цены по телефону +7 (495) 510-05-02

Наименование услуги Ед. изм. Кол-во Цена
Сборка электрощита (модули УЗО, дифавтоматы) шт. 1 350 руб. Получить скидку

Вводной выключатель и прибор учета

Начальной точкой домашней электроустановки считается вводной выключатель, к которому подключается электросчетчик, и остальные устройства, расположенные после прибора учета.


Сергей Савельев

Номинал вводного АВ определяется энергоснабжающей организацией, исходя из выделенной мощности. Например, при трехфазном вводе и 15 кВт выделенной мощности номинал – 25А. При 1-фазном вводе и 7,5 кВт номинал – 40 А. При этом, если мощность более 11 кВт, электроснабжение должно быть трёхфазным. При наличии в проекте трёхфазных потребителей допускается трёхфазное подключение при выделенной мощности менее 11 кВт.

Структурная электрическая схема участка

Для начала нужно определиться, что и где будет:

Во ВРУ электроэнергия распределяется на три потребителя –

  1. на дом (основное потребление), максимальная потребляемая мощность – 7,5 кВт, расстояние до домашнего РЩ (распределительного щита) – 15 м,
  2. на летнюю кухню (позже там будут жилые помещения для гостей) – 2,5 кВт, расстояние до РЩ летней кухни – 20 м,
  3. на хозпостройку (мастерская, душ, туалет), макс. мощность – 2,5 кВт, расстояние до РЩ летней кухни – 20 м.
Схема электрохозяйства

Структурная схема электрохозяйства

Все мощности приведены с учетом коэффициента использования 0,7. Это означает, что теоретически потребители могут иметь такую максимальную мощность:

  1. дом – 10,7 кВт,
  2. летняя кухня – 3,5 кВт,
  3. хозпостройка – 3,5 кВт.

То есть, длительно одновременно могут работать до 70% всех электроприборов каждого потребителя ВРУ. Если процент (коэффициент использования) выше – например, приехали родственники и гости, и намечается широкое застолье – то время одновременного использования каждого из потребителей ограничено несколькими минутами. После этого может “выбить” соответствующий АВ.

ВРУ вне дома / здания

В любом варианте размещения прибора учёта вне дома, вводно-распределительное устройство (ВРУ) разделяется на два: отдельно расположенное вводное, совмещённое с узлом учёта, и распределительное устройство. Кроме счётчика энергии, в ящике ввода должен быть расположен вводной автоматический выключатель. Автомат должен быть установлен до счётчика энергии, с тем, чтобы обеспечить его защиту.

При монтаже ящика с прибором учёта следует учесть следующие нюансы. Ящик будет опломбирован представителями сетевой организации, поэтому на передней крышке должно быть предусмотрено стеклянное окошко для снятия показаний счётчика. Автомат также будет пломбироваться в случае его отдельной установки. Поэтому удобнее расположить его в том же ящике, что и счётчик.

Видео 1. Установка щита на столб

В примере подключается трехфазная сеть на 15 кВт.

При этом монтаж следует провести таким образом, чтобы обеспечить доступ к органам управления выключателем при закрытом и опломбированном ящике. Обычно это достигается путём выполнения прорезей соответствующей формы на дверце щита. Доступа к клеммам выключателя быть не должно.

Видео 2. Пример сборки ВРУ

Как и в первом варианте тут так же 380в и 15 кВт мощности.

По теме: Автоматический рейтинг трехфазных стабилизаторов напряжения на 15 кВт.

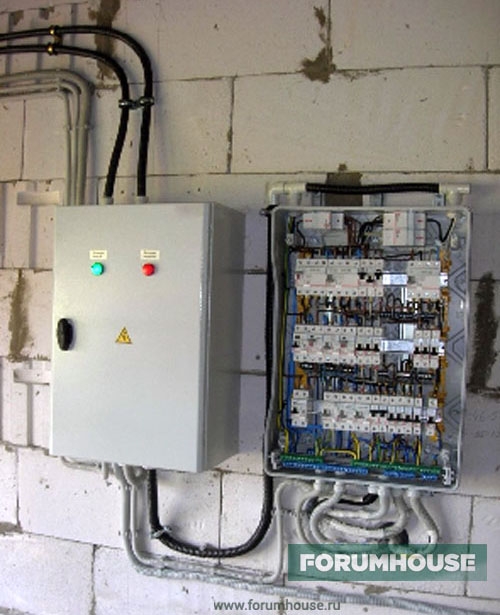

Устройство ввода резерва

Если в состав электроустановки входит источник автономного электроснабжения (например, дизельгенератор), то система должна иметь устройство ввода резерва, которое устанавливается после прибора учета электроэнергии. Речь идет о переключателе, позволяющем в ручном режиме подсоединять потребителей к генератору или к внешней системе электроснабжения. Данное устройство не позволяет одновременно задействовать два разных источника питания (трансформаторную подстанцию и дизельгенератор). В этом и состоит его ключевое преимущество.

УЗИП

Чтобы защитить электроустановку от высоковольтных импульсов, от последствий прямого удара молнии и, как следствие, от возможных пожаров, в систему необходимо интегрировать устройство защиты от импульсных перенапряжений (УЗИП).

На общей схеме УЗИП располагаются сразу после вводного аппарата QF1. Кроме того, УЗИП следует подключать к схеме через отдельный аппарат защиты QF2  (автоматический выключатель или предохранитель). Число полюсов вводного аппарата и УЗИП следует выбирать исходя из количества фаз и режима работы нейтрали. (см. схему). При воздушном вводе в здание установка УЗИП – обязательна!

Подготовка инструментария

Чтобы выполнить правильное подключение автоматов и остальные работы с распределительным щитом понадобятся некоторые инструменты. Для проверки работоспособности схемы после подключения всех компонентов используют мультиметр.

Грамотно выполненная разводка

Грамотно выполненная разводка Источник www.remontnik.ru

Для работы с винтовыми соединениями необходимы крестовая и плоская отвёртка. Зачистка изоляции выполняется специальным инструментом или хорошо отточенным ножом. Не помешает, иметь под рукой плоскогубцы и молоток.


Щиты IP31 и IP54

Это те же щиты, но с определенной защитой от внешних факторов, чаще всего — вода и пыль. Выглядят они точно так же, как и обычные, но стоят дороже, за счет дополнительной герметичности в виде пыльников и пр. Чаще всего попадается исполнение IP31 и IP54, но еще бывают корпуса IP30, IP41, IP65. Наглядная табличка, в которой объясняются конкретные значения степени защиты IP, есть на СтабЭксперт.ру.

ЩИТ IP65

Пример распределительного навесного щита фирмы Schneider Electric ЩРн-П-4 со степенью защиты IP65.

Дифференциальные автоматы

На практике, вместо устройств защитного отключения часто применяются дифференциальные автоматы.

Это устройства, совмещающие в одном корпусе УЗО и АВ. Применять дифавтоматы имеет смысл, если данное устройство будет защищать отдельную линию или отдельного потребителя. Если дифавтоматом защищать несколько линий, то на каждую понадобится дополнительно устанавливать свой АВ (если, конечно, для вас важна селективность системы, и вы не желаете ее нарушать).

Проверка и настройка щитка

Остаётся подать напряжение на распределительное устройство и начать тестирование. Напряжение на отдельных участках электрощитка обозначается светодиодами, загорающимися на индикаторе напряжения.

Сборка электрического щитка в квартире или частном доме своими руками

Испытательный стенд готов к работе. По завершении испытаний достаточно добавить на переднюю панель распределительного устройства маркировку, информирующую о назначении каждого блока и закрыть прозрачной крышкой.

Сборка электрического щитка в квартире или частном доме своими руками

На фото выше готовое распределительное устройство с двумя включенными лампочками.
