Схема отопления частного дома с твердотопливным котлом

Установка твердотопливного котла отопления: монтаж, как правильно установить в частном доме своими руками, схема установки системы, требования

Основные требования к котельной с твердотопливным котлом

При обустройстве подобных помещений необходимо учитывать следующее:

• Минимальная площадь топочной — 8 м2. Объем пристройки должен составлять не менее 15 м3 + 0,2 м3 на каждый киловатт мощности системы отопления.
• Высота потолка — как минимум 2,5 м.
• Расстояние от фронтальной части котла до противоположной стены — от 2 м.

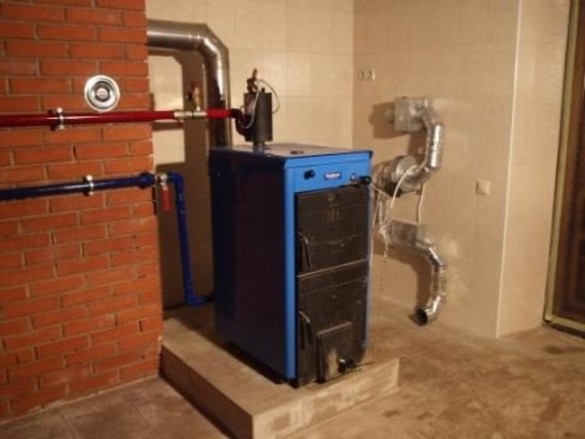

• Отопительное устройство рекомендуется располагать на специальном прочном и жаростойком основании высотой не менее 10 см.
• В помещении обязательно должно быть как минимум одно окно. Общая площадь окон рассчитывается по формуле: 0,03 м2 остекления на каждый 1 м3 объема топочной.
• Входная дверь должна быть выполнена из огнеупорного металла с показателем огнестойкости 0,6 ч. Важно, чтобы она открывалась наружу. Ширина двери — от 80 см.
• Еще одно требование к котельной для твердотопливного котла, не зависящее ни от ее размера, ни от местоположения, — это высокий уровень огнеупорности. Оптимальный материал для отделки пола в таком помещении — керамическая плитка. Стены должны быть выполнены из огнеупорного кирпича.
• Необходимо оборудовать естественную и принудительную вентиляцию. Естественная циркуляция воздуха осуществляется через оконные и дверные проемы. Система принудительной вентиляции обустраивается из расчета 8 см2 сечения канала на каждый киловатт мощности оборудования.
• Пол под топочным отделением застилают листовым металлом. Для защиты стен рекомендуется использовать асбокартонные пластины.
• Очень важно, чтобы в котельной не было пыли, мусора, химически активных и горючих веществ. Последние могут спровоцировать возгорание вне топочной камеры, а пыль способствует скоплению сажи в дымоходе.

Монтаж и установка твердотопливного котла отопления – пошаговое руководство

Все бытовые отопительные котлы, которые работают на твердом топливе, отличаются существенным весом и большими размерами, поэтому они всегда устанавливаются на полу. Однако данное оборудование можно монтировать самостоятельно без оформления специальных разрешительных документов. Единственное условие – позаботиться о безопасности и удобстве эксплуатации твердотопливного котла. О том, как выполнять установку твердотопливных котлов отопления в частном доме и подключать их к общей системе и пойдет речь далее в материале.

Котлы на твердом топливе – эффективное решение отопления дома

• Преимущества твердотопливных котлов
• Виды котлов на твердом топливе
• Монтаж топочной комнаты для установки на твердом топливе
• Обвязка твердотопливного котла: правила

Монтаж твердотопливного котла целесообразен в тех районах, где отсутствует магистральное газоснабжение и имеют место перебои с подачей электрической энергии. В таких условиях котлы центрального отопления могут замечательно функционировать, используя в качестве отопления дрова, торф и уголь. Параметры полезных свойств современных котлов достаточно высоки, к тому же они очень экономичны. Установка котлов на твердом топливе — это отличное решение для загородного дома, дачи и жилого помещения, построенного в экологически чистом отдаленном уголке земли.

Устройство газогенераторного котла на твердом топливе.

Преимущества твердотопливных котлов

Установка на твердом топливе, имеет много положительных моментов: она многофункциональна, проста в ремонте и монтаже, вырабатывает незначительное количество углекислого газа, выбросы дыма не превышают допустимой нормы, имеют продолжительные сроки эксплуатации.

Преимущество монтажа такого котла состоит в отсутствии его зависимости от газопровода, умеренной стоимости и доступности топлива, также немаловажный фактор — безопасность.

Сегодня, благодаря доступности технологии в нашей стране, многие фермеры и даже немалое количество промышленных предприятий переходят на твердотопливные котлы. Осуществить их монтаж можно в разных уголках нашей страны. При этом не надо оббивать пороги государственных инстанций для сбора разрешительных бумаг и документов, теряя время, деньги и здоровье.

Многие семьи, уставшие от бремени забот, строят сегодня дома не за городом, не на дачных участках, а далеко от благ слишком стремительной цивилизации, чтобы обрести покой и умиротворение. Для тепла и уюта таких домов монтаж твердотопливного котла — просто находка.

Вернуться к оглавлению

Планировка

Правильная расстановка котельного оборудования  – это вопрос, который можно решить, только зная площадь помещения, полный перечень необходимых устройств и их габариты. В большинстве случаев, для того чтобы избежать досадных ошибок при расстановке оборудования, целесообразно обратиться в профессиональную проектно-монтажную организацию.

Вот, что по этому поводу решил для себя один из участников FORUMHOUE.


Но дать несколько общих рекомендаций, касающихся панировки, можно еще до начала ее разработки.

Так, к отопительному котлу должен быть организован беспрепятственный доступ. Это условие необходимо выполнять даже в тех случаях, когда устройство не требует регулярной дозаправки топливом (имеется в виду электрический или газовый котел). Расстояние от стен котельной до установленного в ней оборудования должно соответствовать требованиям в схемах технической документации на эти устройства. Если речь идет о планировке осветительных приборов, то они должны всесторонне освещать пространство – на случай, если понадобится произвести небольшой ремонт (замену насосного оборудования, ремонт автоматики котла и т. д.).


Беспрепятственный доступ должен быть организован не только к отопительному котлу, но, по возможности, и к другим устройствам – к циркуляционному насосу и электрическим выключателями, к бойлеру и вентиляционным отверстиям, к насосному оборудованию, элементам дымохода и т. д. Позаботьтесь об удобствах заранее! Ведь это поможет избежать сложностей в процессе дальнейшей эксплуатации.

Схема котельной с твердотопливным котлом

Помещение, в котором вы разместите отопительное оборудование, может находиться:

• …внутри дома. Этот вариант подходит для газовых и электрических котлов небольшой мощности. Что касается твердотопливных моделей, то их рекомендовано выносить за пределы жилых помещений.
• …в пристройке. Это отдельное здание, возведенное впритык к одной из стен коттеджа. При этом важно, чтобы расстояние от стенок пристроенной котельной до окон и дверей дома было не менее 1 метра. У топочной должен быть отдельный фундамент и четыре, а не три стены.
• …в отдельно стоящем здании. В этом случае котельная располагается недалеко от коттеджа и соединяется с жилыми помещениями инженерными коммуникациями. Отдельно стоящая котельная с твердотопливным котлом – самый безопасный и удобный вариант для владельцев частных домов.

В помещении топочной необходимо выделить место для следующих обязательных элементов отопительной системы:

1. Твердотопливный котел;
2. Бойлер с теплоносителем;
3. Обвязка котла — расширительные баки, насос, грязевик и т.д.;
4. Распределительный коллектор для направления воды по контурам;
5. Группа безопасности котла для выведения воздуха из системы;
6. Котловая автоматика для управления работой всей системы;
7. Оборудование для тушения возгораний.

В топочной может также располагаться дополнительный бойлер косвенного нагрева, который обеспечивает подачу горячей воды в дом, если в качестве отопительного оборудования используется одноконтурное устройство.

Достоинства и недостатки

Перед работой по установке твердотопливного котла в деревянном доме своими руками необходимо ознакомиться с сильными и слабыми сторонами агрегата.

К основным преимуществам рассматриваемого оборудования относятся:

1. Работа отопления при отключённой электроэнергии – достаточно открыть специальный кран и пустить теплоноситель напрямую.
2. Доступное, почти бесплатное топливо, особенно для людей, которые проживают вблизи лесных массивов.
3. Простая установка настенного котла в деревянном доме.
4. Невысокая цена оборудования.

Кроме преимуществ, у схемы с твердотопливным дровяным котлом есть несколько недостатков:

• значительная масса агрегата, ведь для его изготовления применяется чугун;
• человек должен постоянно присматривать за котлом, корректировать его работу по мере необходимости, например при выключении электроэнергии;
• повышенный расход топлива, дерево мягких пород при сгорании выделяет мало тепла;
• невысокий КПД, максимум 80%;
• большие габариты агрегата.

Многие владельцы проводят монтаж настенного газового котла в деревянном доме, но это возможно только при непосредственной близости газовой магистрали. Большинство владельцев частных загородных домов используют для обогрева жилья твердотопливный дровяной котёл. Его установка имеет свои нюансы.

Общие рекомендации

При выборе места расположения котла нужно обеспечить свободный доступ для очистки и осмотра камеры сгорания и дымовых каналов котла от золы и сажи.
Шлак, золу и другие отходы горения, после извлечения из зольника или топки котла (если у Вас нет зольника, то при извлечении отходов горения из топки, горения в котле быть не должно), требуется залить водой и вынести из котельной в специально отведенное для этого место (можно «подкормить» растения если у Вас «кислая» почва на участке).
Не допускается, опять же из соображений безопасности, проводить пыльные работы в помещении котельной во время работы твердотопливного котла, поскольку любая пыль, особенно опилки, крайне огнеопасна, и в определенной концентрации (смеси с воздухом), может воспламениться (взорваться) сама по себе, не говоря уже о контакте с раскаленным котлом.
Кроме того, любые пыльные работы способствуют возникновению отложений на теплообменнике твердотопливного котла, что приводит к уменьшению КПД котла. Отложения пыли в районе воздухозабора котла препятствуют нормальному поступлению воздуха, необходимого для горения в топке, далее — по списку: появляется сажа, котел снижает свою мощность, Вы тратите больше денег на топливо.
Еще одним важным фактором — является правильный выбор дымохода, его диаметр, следует выбирать, исходя из рекомендаций производителя котла, которые можно найти в инструкциях на оборудование, а патрубок (соединение котла и дымохода) должен обеспечивать предотвращение попадания конденсата в котел.
Как правило, котел устанавливается на ровное твердое основание — «подиум», обычно его выполняют из бетона или металлической рамы. Минимальная высота основания — не менее 7 см. Стык между котлом и основанием, следует герметизировать жаропрочным силиконом.

И, главное помните, что Ваш котел, как и любое устройство, нужно содержать в чистоте, тогда он прослужит верой правдой долгие годы.

S.M.A.R.T. Отопление, 4.08.2015 г.



С твердотопливным котлом, Вы всегда можете установить современные

экономичные системы отопления Volcano:

Volcano mini (тепловентилятор)

Volcano R1 (тепловентилятор)

Volcano R2 (тепловентилятор)

Volcano R3 (тепловентилятор)

Что нужно для установки твердотопливного котла своими руками?

Если для монтажа твердотопливного котла вы не собираетесь привлекать специалистов, вам придётся самостоятельно подготовиться к работе.

Прежде всего понадобится спецодежда и инструмент:

• спецовка, краги и сварочная маска;
• сварочный аппарат;
• дисковая пила с режущими дисками по металлу;
• строительный уровень и угольник;
• набор рожковых ключей;
• разводные ключи;
• отвёртка с набором различных насадок;Слесарный инструмент
• рулетка и маркер;
• пистолет для герметика.

Для подключения котла к отопительной системе нужно дополнительно приобрести:

• 2 шаровых крана со сгоном и двусторонней (внешней и наружной) резьбой диаметром 50 мм;
• группу безопасности (манометр, предохранительный клапан, автоматический воздухоотводчик и пару шаровых кранов диаметром 15 мм);
• 3 стальных муфты диаметром 50 мм;
• стальные переходники 57-32 мм;
• стальные отводы диаметром 50 мм;
• дымовую трубу с шиберной задвижкой;
• металлические трубы для подключения котла;
• термозащищённый герметик;
• сантехническую подмотку;
• циркуляционный насос (устанавливается на линии обратного хода и обеспечивает принудительную циркуляцию теплоносителя в случае затруднения естественной).Схема отопительной системы на базе твердотопливного теплогенератора

Самое главное при установке теплогенератора – следовать положениям инструкции завода-изготовителя. Перед началом монтажных работ необходимо выполнить сборку системы отопления и проверить её на герметичность, а также организовать вентиляцию и систему дымоудаления в котельной.

Схема с гидрострелкой

Гидрострелка в схемах котельных дома препятствует возникновению теплового удара. Суть ее действия состоит в разделении и увязке нескольких контуров.

Осуществление разовой работы отопления, горячего водоснабжения, теплых полов предполагает непостоянную нагрузку и изменчивость термогидравлических свойств (температуры, перепадов давления) сетей. Источник теплоснабжения плохо переносит нестабильность, поэтому между ним и ветвями-потребителями устанавливается гидравлическая стрелка.

Основная функция устройства – задание теплоносителю нужного направления в автоматическом режиме во избежание теплового удара.

Водопровод и канализация в котельной

При использовании водяной системы отопления обязателен подвод в котельную водопроводной трубы для наполнения водяной системы отопления дома и подвод канализации на уровне трапа в полу, чтобы сливать из системы отопления воду в канализацию в момент ремонтных работ.

Значение теплоаккумулятора в котельной

Тепловые аккумуляторы, иначе называемые буферными емкостями, наиболее эффективны в схемах котельных частного дома с твердотопливными котлами. Их применение позволяет создать контуры с естественной циркуляцией. Это те пути, по которым двигается теплоноситель при отключении электроэнергии, и, как следствие, прекращении работы насоса.

Принцип действия теплогенератора с теплоаккумулятором следующий:

• одновременно с подачей тепла в отопительную систему источник теплоснабжения нагревает носитель в буферной емкости;
• после выключения ТТ-котла термодатчик сигнализирует насосу, который инициирует подачу накопленного в емкости теплового аккумулятора носителя в сеть;
• при достижении необходимого температурного режима датчик подает сигнал о выключении, и теплоподача останавливается.

Остывание теплоносителя происходит медленно, благодаря хорошей теплоизоляции. Циклы запуска и остановки насоса происходят много раз, пока вода в теплоаккумуляторе не остынет.

При обвязке с обогревательным оборудованием следует избегать большого количества поворотов и колен. Диаметр труб должен соответствовать патрубкам котла.

Значение буферной емкости:

• повышение безопасности;
• экономическая выгода;
• создание более комфортных условий.

Технологическая схема котельной

После расстановки тепловых генераторов наступает черед подключения аппаратов к инженерным сетям загородного дома – отоплению, водопроводу, электричеству. Все возможные схемы рассмотреть не получится, но мы приведем основные варианты обвязки котлов и водонагревателей в котельной:

1. Простейший вариант – подключение одного двухконтурного котла настенного монтажа. Поскольку агрегат изначально укомплектован собственным насосом, расширительным баком и автоматикой, его можно ставить на кухне либо в коридоре, а коммуникации упрятать в стены. Отделять или пристраивать помещение не нужно.
2. Схема котельной с твердотопливным котлом предусматривает защиту от холодной «обратки» и выпадения конденсата внутри топливника. Ключевую роль играет трехходовой клапан, не пускающий в рубашку теплоноситель из радиаторов, пока контур с байпасом не прогреется до 50–55 °C.
3. Обвязка с теплоаккумулятором повышает эффективность ТТ-котла, который работает в максимальном режиме, отдавая большую часть энергии буферной емкости. Второй трехходовой клапан ограничивает температуру воды на входе в радиаторную сеть, балансировочный вентиль служит для настройки послойной загрузки бака.
4. Типовая схема соединения настенного отопителя с бойлером косвенного нагрева. Температуру в резервуаре отслеживает термостат, подающий сигнал контроллеру котла. Электроника переключает трехходовой электроклапан и поочередно направляет теплоноситель в змеевик водонагревателя или батареи отопления.
5. При необходимости косвенный бойлер включается в малый контур циркуляции ТТ-котла, как изображено на следующей картинке.
6. Схема с двумя котлами – электрическим и дровяным – часто применяется, когда в доме нет газа. Дровяной теплогенератор служит основным источником тепла, электрокотел – вспомогательным (автоматически включается после прогорания твердого топлива).
7. Когда требуется объединить несколько энергоустановок и потребителей в котельной, практикуется схема первичного и вторичных колец. В жилых зданиях малой и средней площади данный вариант успешно заменяет более дорогую гидрострелку с коллектором.

Более подробное описание каждой технологической схемы приведено в соответствующих статьях – способы обвязки теплогенераторов и установка электрокотла своими руками.

Коллекторная разводка

В длинном сильно разветвленном трубопроводе большого коттеджа одного насоса может не хватить. В этом случае их устанавливают два и даже больше, на каждый контур свой. Отдельно теплый пол, радиаторы, ГВС. Поскольку температура теплых полов исходно низкая (в пределах 50 градусов), можно ставить насос и на входе в контур.

Оптимальный вариант разводки для большого дома с несколькими контурами – коллекторная (лучевая). В каждый контур теплоноситель поступает от котла по собственной трубе. Тепло распределяется равномерно, жидкость не остывает, последовательно проходя всю систему.

Коллектор включает в себя минимум две гребенки, прямую и обратную. К торцам гребенок подходят соответствующие магистрали от котла, а к штуцерам на их корпусах параллельно подключаются прямые/обратные трубы контуров – радиаторы и теплые полы, разные этажи, подсобные помещения, ГВС – каждый со своим температурным режимом.Коллектор

На входе в коллектор устанавливают манометр и предохранительный клапан, с противоположной стороны на «горячей» гребенке – воздухоотводчик, на «холодной» – кран для слива теплоносителя из системы. Трубы оснащаются регулировочными кранами – это один из способов устанавливать разную температуру в контурах. В большом доме может быть несколько пар гребенок.

Еще один способ устанавливать разные режимы – гидрострелка. Поставленный вертикально отрезок трубы большого сечения соединяют с прямой трубой и обраткой котла, а к корпусу на разной высоте подключают контуры. Чем выше подсоединение, тем горячее теплоноситель.

В небольших контурах температуру можно регулировать следующим образом: свободные торцы гребенок соединяют байпасом с отсекающим вентилем. При открытии вентиля прохладная вода из обратки подмешивается в горячую из подающей трубы.

Рекомендации по эффективной эксплуатации

В процессе эксплуатации котла, потребляющего твердые виды топлива, в его топке остаются шлаковые отложения. По мере накопления их необходимо периодически удалять. Кроме того, для поддержания энергоэффективности такого котла, следует периодически предпринимать определенные действия.

Во-первых, время от времени стенки котла необходимо очищать от скопившегося пепла и нагара. Из-за миллиметрового слоя нагара на стенках энергоэффективность твердотопливного котла уменьшается на 3%. Чистить его необходимо не реже чем раз в семь дней. При этом котел должен быть отключен, а его стенки остывшими.

Во-вторых, по мере забивания решетки колосников пеплом, котел тоже постепенно будет терять свою энергетическую мощность. Если такое явление было замечено, устранить его можно довольно просто – слегка пошевелив содержимое топки.

Современные модели твердотопливных котлов оснащены специальным рычагом для переворачивания углей, к тому же в случае надобности он поможет сбросить угли.

В-третьих, с целью улучшения обращения воды по тепловому контуру котла можно задействовать циркуляционный насос. Это позволит в значительной степени повысить энергоэффективность теплового агрегата, поскольку перемещение носителя тепла по системе будет происходить гораздо быстрее, и возвращаться в котел он будет с более высокой температурой.

А это означает, что для его повторного подогрева будет уходить меньше тепловой энергии, следовательно, энергоэффективность такого котла будет заметно больше.

В-четвертых, стоит контролировать состояние тяги в дымовыводящем канале. А чтобы она поддерживалась в оптимальном состоянии, дымоход необходимо прочищать не реже чем раз в год. Отрезки дымоходного канала, пролегающие через помещения без обогрева, необходимо утеплить.

Это нужно сделать для предотвращения образования конденсационных паров. Они, в свою очередь, вредны тем, что скапливаясь, мешают нормальному высвобождению продуктов горения.

А чтобы топливо использовалось наиболее эффективно, надо установить регулятор температуры в положение минимальной производительности, но лишь в том случае, когда помещение дома хорошо прогрелось, а на улице потеплело.

Особенности монтажа котла на твёрдом топливе

Приобрести оборудование – это значит выполнить только начальные шаги. При обустройстве системы отопления выполняются разнообразные виды работ. По всем комнатам дома прокладывается трубопровод.

В соответствии со всеми правилами размещается отопительный агрегат. Аппарат обвязывается и запускается. Работы по монтажу включают установку и подключение аппарата к системе.

Нужно помнить, что монтаж котла на твёрдом топливе должен производиться на высокопрофессиональном уровне. Ведь от качества установки зависят такие параметры работы агрегата при эксплуатации:

• Длительность работы.
• Эффективность.
• Экономичный расход топлива.

Расчёты, необходимые для монтажа

Котельное оборудование является сложной современной техникой, поэтому требуется консультация профессионала, прежде чем приступить к работам самостоятельно.

Помните, что ошибки при выполнении монтажа способны привести не только к малоэффективной работе агрегата, но и к чревато последствиями аварийной ситуации.

Таким образом, монтажные работы по установке котла для твёрдого топлива должны выполняться руками человека, который обладает определёнными знаниями и навыками. Работа требует расчётов уклонов, монтажа труб.

Помните, что дымоход не входит в комплектацию, поэтому возникает необходимость в учёте технических данных оборудования.

Предварительно производится расчёт параметров котельной для котла, а также его мощности. При выборе они будут нужны.
