Отличия в подключении терморегуляторов для теплого пола

Способы подключения терморегулятора могут несколько отличаться в зависимости от вида нагревательного кабеля:

  • Двухжильный кабель подключается только с одного конца. Он состоит из двух токоведущих проводов и одного провода заземления. В этом случае на контакт 3 подсоединяют «фазу», на контакт 4 «нулевой» провод. К 5 подключают провод заземления, выделенный на схеме зеленым цветом.
    терморегулятор

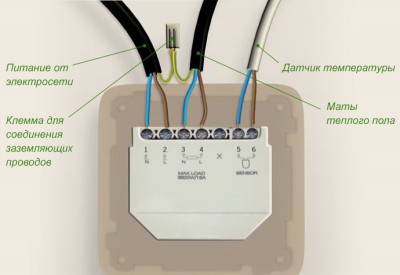

    Если у приобретенного вами терморегулятора присутствуют клеммы заземления, то его установка становится значительно проще. Через клемму провода соединяются с контуром заземления.

терморегулятор

Одножильный кабель содержит только один проводник тока, поэтому схема такого подключения будет выглядеть немного иначе. Концы кабеля подводятся к контактам 3 и 4, а к 5 подсоединяется провод заземления.

терморегулятор

Как альтернативу, можно рассмотреть и другие способы эффективного обогрева помещения, кроме теплого пола. Для них вам также понадобится инструкция по установке термостата.

Что собой представляет терморегулятор

Термостат в своей основе содержит чувствительный элемент, который под воздействием колебаний температуры окружающей среды меняет свои свойства. В составе присутствуют геометрическая форма (биметаллическая пластина), электрическое сопротивление (термопара) и фоточувствительность (инфракрасные датчики).

Что собой представляет терморегулятор

Терморегулятор или термостат совмещает в себе два прибора.

Первый с определенной периодичностью измеряет температуру внутри помещения и фиксирует эти данные. Второе устройство регулирует работу обогревателя.

Внутренняя электроника или механизмы (в зависимости от конструкции и особенностей определенной модели) координирует работу двух агрегатов. Терморегулятор делает замеры температуры и если они выше установленного режима, на обогреватель передается сигнал о прекращении работы. Далее температура измеряется в прежнем режиме и как только она опустится ниже желаемой, отопительный прибор вновь включается.

Таким образом, подключение инфракрасного бытового обогревателя через терморегулятор позволяет постоянно поддерживать в помещении нужную температуру.

Виды и характеристики терморегуляторов

Терморегуляторы представлены широким модельным рядом, они могут иметь различный дизайн и сильно отличаться размером. Главное же их отличие в принципе работы, они могут быть электрическими и механическими.

  • Механические. Обладают скудным функционалом, позволяют установить лишь температуру, которая должна поддерживаться внутри помещения. На переднюю панель термостата также может быть выведен индикатор работы и кнопка включения. Этот прибор измеряет температуру довольно приблизительно, но этого вполне достаточно для создания комфорта в жилых помещениях.
  • Электронные. Оснащаются дисплеем, на котором можно выставить довольно точные показатели температуры, установить график изменения температурного режима в ночное время, отрегулировать работу системы отопления на неделю или даже месяц. Некоторые модели управляются дистанционно, в том числе при помощи мобильных телефонов.

На заметку! Главное отличие механических и электронных термостатов в их стоимости. Первые стоят намного дешевле, хотя так же эффективно справляются со своей задачей. Тем более, что независимо от выбранной модели любой термостат только лишь регулирует включение и выключение отопительных приборов методом контроля температуры внутри помещения.

Датчик t воздуха

— датчик для измерения температуры воздуха в помещении. Собственно, регулировка температуры воздуха является основным назначением большинства термостатов, поэтому подобный датчик обычно является одним из главных элементов системы. Впрочем, есть и исключения из этого правила; подробнее см. «датчик t пола».

датчик t воздуха очистить

Сохранить список

Выводить

по популярностиот дешевых к дорогимот дорогих к дешевымпо отзывампо дате добавления
по популярности

с доставкой в Самару

Grand Meyer HW-500

Терморегулятор Grand Meyer HW-500

сравнить

Grand Meyer HW-500
Тип:

для обогревателя / теплого пола

Установка:

в монтажную коробку, проводной

Таймер:

недельный, циклов в сутки 6 шт

Нагрузка:

до 3600 Вт

Видео 1Инструкции 1Где купить 10

Цена от

1 400 до 2 578 р.

Сравнить цены и купить Grand Meyer HW-500

магазина предложениий

Загрузка списка интернет-магазинов.

Devi DEVIreg Touch

Терморегулятор Devi DEVIreg Touch

сравнить

Devi DEVIreg Touch
режим отпускасчетчик часов
Тип:

для обогревателя / теплого пола

Установка:

в монтажную коробку, проводной

Таймер:

недельный, циклов в сутки 2 шт

Нагрузка:

до 3680 Вт

Видео 2Фото 1
Обсуждение2

Где купить 68

Цена от

7 049 до 13 526 р.

Сравнить цены и купить Devi DEVIreg Touch

магазинов предложениий

Загрузка списка интернет-магазинов.

Spyheat SDF-419B

Терморегулятор Spyheat SDF-419B

сравнить

Spyheat SDF-419B
Тип:

для газового котла, для электрокотла, для обогревателя / теплого пола

Установка:

в монтажную коробку, проводной

Нагрузка:

до 3500 Вт

Видео 1Инструкции 1Где купить 18

Цена от

1 887 до 1 969 р.

Сравнить цены и купить Spyheat SDF-419B

магазина предложениий

Загрузка списка интернет-магазинов.

Electrolux Touch

Терморегулятор Electrolux Touch

сравнить

Electrolux Touch
Тип:

для обогревателя / теплого пола

Установка:

в монтажную коробку, проводной

Таймер:

недельный, циклов в сутки 6 шт

Нагрузка:

до 3600 Вт

Видео 1Фото 2Инструкции 1Где купить 21

Цена от

3 816 до 6 990 р.

Сравнить цены и купить Electrolux Touch

магазинов предложение

Загрузка списка интернет-магазинов.

Protherm Exacontrol

Терморегулятор Protherm Exacontrol

сравнить

Protherm Exacontrol
Тип:

для газового котла

Установка:

накладной, проводной

Обсуждение1

Где купить 10

Цена от

3 900 до 6 581 р.

Сравнить цены и купить Protherm Exacontrol

магазинов предложениий

Загрузка списка интернет-магазинов.

Almac IMA-1.0

Терморегулятор Almac IMA-1.0

сравнить

Almac IMA-1.0
Тип:

для обогревателя / теплого пола

Установка:

накладной, проводной

Нагрузка:

до 3500 Вт

Фото 2Инструкции 1Где купить 9

Цена от

1 390 до 1 700 р.

Сравнить цены и купить Almac IMA-1.0

магазинов предложениий

Загрузка списка интернет-магазинов.

Ballu BMT-2

Терморегулятор Ballu BMT-2

сравнить

Ballu BMT-2
Тип:

для обогревателя / теплого пола

Установка:

накладной, проводной

Нагрузка:

до 2000 Вт

Обсуждение1

Где купить 13

Цена от

860 до 1 350 р.

Сравнить цены и купить Ballu BMT-2

магазинов предложениий

Загрузка списка интернет-магазинов.

Terneo rz

Терморегулятор Terneo rz

сравнить

Terneo rz
Тип:

для обогревателя / теплого пола

Установка:

в розетку, проводной

Таймер:

суточный, циклов в сутки 1 шт

Нагрузка:

до 3000 Вт

Видео 3
Обсуждение1

Инструкции 1Где купить 60

Цена от

2 092 до 3 110 р.

Сравнить цены и купить Terneo rz

магазинов предложениий

Загрузка списка интернет-магазинов.

Vaillant VRT 250

Терморегулятор Vaillant VRT 250

сравнить

Vaillant VRT 250
Тип:

для газового котла

Установка:

накладной, проводной

Таймер:

недельный

Обсуждение1

Инструкции 1Где купить 5

Цена от

6 938 до 7 900 р.

Сравнить цены и купить Vaillant VRT 250

магазинов предложениий

Загрузка списка интернет-магазинов.

Lemax RQ 10

Терморегулятор Lemax RQ 10

сравнить

Lemax RQ 10
Тип:

для газового котла

Установка:

накладной, проводной

Видео 1Где купить 4

Цена от

990 до 1 300 р.

Сравнить цены и купить Lemax RQ 10

магазина предложения

Загрузка списка интернет-магазинов.

DigiTOP TK-4

Терморегулятор DigiTOP TK-4

сравнить

DigiTOP TK-4
Тип:

для электрокотла, для обогревателя / теплого пола

Установка:

на DIN­-рейку

Видео 2Фото 5
Обсуждение1

Инструкции 1Где купить 39

Цена от

2 589 до 3 750 р.

Сравнить цены и купить DigiTOP TK-4

магазинов предложениий

Загрузка списка интернет-магазинов.

Vaillant VRT 50

Терморегулятор Vaillant VRT 50

сравнить

Vaillant VRT 50
Тип:

для газового котла

Установка:

накладной, проводной

Обсуждение2

Инструкции 1Где купить 4

Цена от

7 100 до 9 760 р.

Сравнить цены и купить Vaillant VRT 50

магазина предложения

Загрузка списка интернет-магазинов.

Возможно, вас заинтересует

Тепловые завесы

Отопительные котлы

Электрический теплый пол

Конвекторы

Трубы для отопления

Инфракрасные обогреватели

Масляные радиаторы

Циркуляционные насосы

Тепловые насосы

Биокамины

Электрокамины

Отопление и водоснабжение

Коллекторы для отопления

Рекуператоры и приточные установки

Чиллеры и фанкойлы

Тепловентиляторы

Vaillant multiMATIC VRC 700/6

Терморегулятор Vaillant multiMATIC VRC 700/6

сравнить

Vaillant multiMATIC VRC 700/6
режим отпуска
Тип:

для газового котла, для твердотопливного котла, для электрокотла, для обогревателя / теплого пола, для насоса

Установка:

накладной, проводной

Таймер:

недельный, циклов в сутки 3 шт

Инструкции 1Где купить 2

Цена от

22 810 до 23 600 р.

Сравнить цены и купить Vaillant multiMATIC VRC 700/6

магазина предложения

Загрузка списка интернет-магазинов.

Thermo Thermoreg TI-300

Терморегулятор Thermo Thermoreg TI-300

сравнить

Thermo Thermoreg TI-300
Тип:

для обогревателя / теплого пола

Установка:

в монтажную коробку, проводной

Нагрузка:

до 3600 Вт

Видео 1
Обсуждение1

Инструкции 1Где купить 18

Цена от

4 480 до 5 300 р.

Сравнить цены и купить Thermo Thermoreg TI-300

магазинов предложениий

Загрузка списка интернет-магазинов.

Terneo rol

Терморегулятор Terneo rol

сравнить

Terneo rol
Тип:

для обогревателя / теплого пола

Установка:

в монтажную коробку, проводной

Нагрузка:

до 3000 Вт

Обсуждение2

Инструкции 1Где купить 16

Цена от

1 667 до 2 050 р.

Сравнить цены и купить Terneo rol

магазинов предложениий

Загрузка списка интернет-магазинов.

Eberle RTR-E 6121

Терморегулятор Eberle RTR-E 6121

сравнить

Eberle RTR-E 6121
Тип:

для обогревателя / теплого пола

Установка:

накладной, проводной

Инструкции 1Где купить 9

Цена от

1 390 до 2 300 р.

Сравнить цены и купить Eberle RTR-E 6121

магазинов предложениий

Загрузка списка интернет-магазинов.

BASTION Teplocom TS-Prog-2AA/8A

Терморегулятор BASTION Teplocom TS-Prog-2AA/8A

сравнить

BASTION Teplocom TS-Prog-2AA/8A
режим отпуска
Тип:

для газового котла, для электрокотла, для обогревателя / теплого пола

Установка:

накладной, проводной

Таймер:

недельный, циклов в сутки 6 шт

Нагрузка:

до 2000 Вт

Видео 2Фото 2Инструкции 1Где купить 7

Цена от

3 630 р.

Сравнить цены и купить BASTION Teplocom TS-Prog-2AA/8A

магазина предложениий

Загрузка списка интернет-магазинов.

RTC 51.716

Терморегулятор RTC 51.716

сравнить

RTC 51.716
Тип:

для обогревателя / теплого пола

Установка:

в монтажную коробку, проводной

Таймер:

недельный

Нагрузка:

до 3600 Вт

Где купить 12

Цена от

1 378 до 2 200 р.

Сравнить цены и купить RTC 51.716

магазин предложениий

Загрузка списка интернет-магазинов.

Electrolux ETS-16

Терморегулятор Electrolux ETS-16

сравнить

Electrolux ETS-16 1
web-интерфейс
Установка:

в монтажную коробку, проводной

Нагрузка:

до 4000 Вт

Отзывы 1Фото 2Инструкции 1Где купить 23

Цена от

5 299 до 7 723 р.

Сравнить цены и купить Electrolux ETS-16

магазинов предложения

Загрузка списка интернет-магазинов.

Terneo srz

Терморегулятор Terneo srz

сравнить

Terneo srz
счетчик часов
Тип:

для обогревателя / теплого пола

Установка:

в розетку, проводной

Таймер:

суточный

Нагрузка:

до 3000 Вт

Инструкции 1Где купить 32

Цена от

2 092 до 2 735 р.

Сравнить цены и купить Terneo srz

магазинов предложения

Загрузка списка интернет-магазинов.

DigiTOP TK-3

Терморегулятор DigiTOP TK-3

сравнить

DigiTOP TK-3
Тип:

для электрокотла, для обогревателя / теплого пола

Установка:

на DIN­-рейку

Видео 2Фото 4Инструкции 1Где купить 14

Цена от

2 459 до 3 410 р.

Сравнить цены и купить DigiTOP TK-3

магазинов предложениий

Загрузка списка интернет-магазинов.

Spyheat SDF-421H

Терморегулятор Spyheat SDF-421H

сравнить

Spyheat SDF-421H
Тип:

для газового котла, для электрокотла, для обогревателя / теплого пола

Установка:

в монтажную коробку, проводной

Таймер:

недельный, циклов в сутки 4 шт

Нагрузка:

до 3500 Вт

Видео 1Инструкции 1Где купить 22

Цена от

2 747 до 3 600 р.

Сравнить цены и купить Spyheat SDF-421H

магазина предложения

Загрузка списка интернет-магазинов.

Devi DEVIreg Opti

Терморегулятор Devi DEVIreg Opti

сравнить

Devi DEVIreg Opti
режим отпуска
Тип:

для обогревателя / теплого пола

Установка:

в монтажную коробку, проводной

Видео 1Где купить 10

Цена от

5 309 до 6 090 р.

Сравнить цены и купить Devi DEVIreg Opti

магазина предложениий

Загрузка списка интернет-магазинов.

Devi DEVIreg Smart

Терморегулятор Devi DEVIreg Smart

сравнить

Devi DEVIreg Smart
режим отпускасчетчик часов
Тип:

для обогревателя / теплого пола

Установка:

в монтажную коробку, проводной

Таймер:

недельный

Видео 2Фото 2Где купить 25

Цена от

10 350 до 10 850 р.

Сравнить цены и купить Devi DEVIreg Smart

магазина предложениий

Загрузка списка интернет-магазинов.

Показано 24 из 141 товар

Еще 24 list-more-loader.gifтовара
Страницы:
1 2 3 4 5 … 6

Подбор по параметрам

Ничего не найдено

Цена

от до  р.

Производители

  • ABB
  • AC Electric
  • Almac
  • AM-PM
  • Antracit
  • Aquamotor
  • Atlantic
  • Aura
  • Auraton
  • Austria Email
  • Axor
  • Ballu
  • BASTION
  • BAXI
  • BELIMO
  • Berg
  • Berker
  • Bosch
  • Broen
  • Buderus
  • Cabeus
  • Caleo
  • CBTX
  • CCT
  • Cewal
  • CHTK
  • CMO
  • COMAP
  • CTM
  • Danfoss
  • De Dietrich
  • Devi
  • DigiTOP
  • DKC
  • Drazice
  • EASTEC
  • Ebeco
  • Eberle
  • EKF
  • EKO-M
  • Electrolux
  • Elsen
  • EMMETI
  • Energy
  • Ensto
  • ERA
  • Eratherm
  • ESBE
  • Espada
  • Evan
  • Extherm
  • F&F
  • FAR
  • FEDE
  • Ferroli
  • FIBARO
  • Flamco
  • Frontier
  • Galan
  • Gappo
  • GARDENA
  • Gekon
  • Giacomini
  • Gira
  • Grand Meyer
  • Grohe
  • Grundfos
  • GSMIN
  • Hansgrohe
  • HeatLine
  • HeatUp
  • HEIMEIER
  • Herz
  • Honeywell
  • Hotpoint-Ariston
  • HUMMEL
  • IMIT
  • IQ
  • IQWATT
  • ITAP
  • Jaga
  • Jeelex
  • JUNG
  • Karcher
  • Kermi
  • Kludi
  • Kopfgescheit
  • Kospel
  • Lammin
  • Lavita
  • Legrand
  • Lemark
  • Lemax
  • Lennox
  • Luxor
  • Master
  • Meibes
  • Menred
  • Merten
  • Metal-Fach
  • Mizudo
  • Mondial
  • National Comfort
  • Neoclima
  • Neptun
  • Nest
  • Netatmo
  • Nexans
  • Nice
  • Nobo
  • Novatek-Electro
  • OJ Electronics
  • OneKeyElectro
  • Opti
  • Orbis
  • Ospel
  • Oventrop
  • Pechkin
  • Polar
  • Priotherm
  • Protherm
  • Purmo
  • Raychem
  • Redmond
  • Reflex
  • Rehau
  • Reko
  • Rele i Avtomatika
  • REXANT
  • Rifar
  • Robiton
  • Rostherm
  • Royal Thermo
  • RTC
  • Salus
  • Satvision
  • Schneider
  • SHTEIN
  • Siemens
  • Simon
  • Smart
  • SNR
  • Spyheat
  • Star Progetti
  • STN
  • Stout
  • Sun Power
  • Systemair
  • TDM Electric
  • Techno
  • Technology
  • Technowarm
  • Teplocom
  • Teplodar
  • Teplolux
  • Teplyj Pol N1
  • TERMA
  • Terneo
  • Thermo
  • Tiemme
  • TIM
  • Timberk
  • TITAN
  • Ujin
  • Uni-Fitt
  • Unica
  • UNIPUMP
  • Uponor
  • Vaillant
  • VALTEC
  • Varmann
  • Varmega
  • Veria
  • Vieir
  • Viessmann
  • Vihr
  • Volcano
  • Warmstad
  • Watts
  • Werkel
  • Wester
  • WING
  • WOLF
  • World Heat
  • Zamel
  • Zilon
  • ZONT
  • Zota
  • Zubr

Рейтинг брендов

Все брендыОсновные бренды

Серии

Назначение

  • для газового котла
  • для электрокотла
  • для твердотопливного котла
  • для обогревателя / теплого пола
  • для внешних установок
  • для насоса

Тип

  • механический
  • электронный

Подключение

  • проводное
  • беспроводное
  • на DIN-рейку

Монтаж

  • в монтажную коробку
  • в котел/обогреватель
  • накладной (обычный)
  • переносной
  • на DIN­-рейку
  • в розетку

Макс. нагрузка

  • 3 – 3.4 кВт
  • 3.5 – 3.9 кВт
  • ≥ 4 кВт

Таймер

  • суточный
  • недельный

Функции и возможности

  • датчик t воздуха
  • датчик t пола / теплоносителя
  • дисплей
  • защита насоса от «закисания»
  • режим отпуска
  • режим Random
  • управление через интернет
  • защита от замерзания
  • защита от детей
  • счетчик часов работы отопителя
  • калибровка датчика t
  • регулируемый гистерезис
  • фиксированный гистерезис

Мин. гистерезис автоматики

  • 0.5 °C
  • 1 °C

Макс. гистерезис автоматики

  • 0.5 °C
  • 1 °C
  • > 1°C

Очистить параметры подбора

Вопросы и пожелания по подбору (поиску) товара

Каталог терморегуляторов 2021 — новинки, хиты продаж,

купить терморегуляторы и автоматика

.

Модели

в продаже все

Бренды

Ballu Caleo Devi DigiTOP Electrolux Grand Meyer OJ Electronics Protherm REXANT Schneider Spyheat Stout Teplolux Terneo Vaillant все бренды
Вопросы и пожелания по подбору модели

Полезная информация

Что такое умный дом: функции, виды, составляющие и экосистемы

Что такое умный дом: функции, виды, составляющие и экосистемы

Разбираемся, что такое умный дом, зачем он нужен и на базе каких решений его создавать

Отопление и водоснабжение
  • Терморегуляторы и автоматика
  • Тепловые завесы
  • Отопительные котлы
  • Электрический теплый пол
  • Конвекторы
  • Трубы для отопления
  • Инфракрасные обогреватели
  • Масляные радиаторы
  • Циркуляционные насосы
  • Тепловые насосы
  • Биокамины
  • Электрокамины
  • Отопление и водоснабжение
  • Коллекторы для отопления
  • Рекуператоры и приточные установки
  • Чиллеры и фанкойлы
  • Тепловентиляторы

Внешний вид

На фото терморегулятор для обогревателя представляет собой компактный переходник с вилкой. На лицевой стороне корпуса находится ЖК-дисплей, розетка для подключения электрообогревателя и панель управления, состоящая из кнопок включения/выключения и регулировки температурного фона.

Внутри располагается микропроцессор с датчиками, реле или металлическая пластинка. Зачем они нужны, расскажем далее.

Как правильно расположить в квартире ИК обогреватель

При установке рекомендовано:

  • Располагать обогреватели по центру потолка. Такое решение допускается только при создании локального обогрева.

Панели вешают в местах максимальных теплопотерь – над оконными проемами и дверями. Это позволяет создать тепловую «стену», блокирующую выход тепла из помещения.В случае локального обогрева, излучатели размещают непосредственно над рабочим местом.

Применение инфракрасных обогревателей в жилых помещениях помогает решить вопрос отопления лучшим образом. Преимуществом излучателей является то, что человек начинает ощущать тепло сразу после включения техники. После прогрева помещения до температуры 20 -28°С, приборы в автоматическом режиме поддерживают необходимый климат в помещении.

Описание и характеристики двухканального термостата (терморегулятора) на ATmega8 и DS18B20

Контроль температуры осуществляется двумя датчиками температуры DS18B20 — на каждый канал свой датчик. По результатам измерения температуры датчиками устройство управляет двумя каналами управления, с подключенными к ним нагрузками, в соответствии с предварительными установками.

Каналы идентичны, каждый канал может работать в следующих режимах: 1. Поддержание определенной температуры (для положительной — только режим «нагрев», для отрицательной — только режим «охлаждение») 2. Поддержание температуры в определенных границах (положительной, отрицательной, смешанной для режимов «нагрев» и «охлаждение») 3. Однократный нагрев до определенной температуры, однократное охлаждение до определенной температуры (запуск режима осуществляется вручную)

Шаг установки температуры — 1 градус, чего вполне достаточно. Делать шаг в 0,1 градуса, при точности датчика +-0,5ºС, мне кажется особого смысла нет. А если еще изменение температуры происходит с достаточно большой скоростью, то датчик просто не будет успевать отслеживать текущую температуру с точностью до 0,1.

Диапазон установки температур включения и выключения нагрузки: — положительная — до +99ºС — отрицательная — до -50ºС Включение нагрузки происходит высоким уровнем с вывода порта микроконтроллера, выключение — низким уровнем. Двухканальный термометр с диапазоном измерения текущей температуры от -55ºС до +125ºС с разрешающей способностью: — положительные температуры до 99ºС — 0,1 градуса, свыше 99 градусов — до одного градуса — отрицательные температуры до -9,9ºС — 0,1 градуса, ниже -9,9 градуса — до одного градуса Период измерений температуры — около 1 сек. Устройство управляется тремя кнопками Отключение канала производится путем записи нулевых установок включения и выключения канала Питание устройства осуществляется от стабилизированного источника напряжением 5 вольт

При возникновении ошибки в работе с датчиком соответствующий номер ошибки выводится на индикатор, а нагрузка отключается: Еr.1 — нет высокого уровня на линии DQ Er.2 — нет импульса присутствия от датчика Er.3 — не восстановлен высокий уровень на линии DQ после импульса присутствия К сожалению, из-за необходимости организации динамической индикации шести разрядов индикаторов, пока не удалось решить проблему с проверкой кода CRC. Пока эта проблема решена наполовину — проверку СRC возможно проводить, и даже, если не приглядываться, мерцание индикаторов незаметно, но полностью пока она не решена. В данной программе проверки кода CRC нет. Если удастся ввести проверку CRC, то обязательно будет выложена новая программа. В случае зависания программы сработает сторожевой таймер и микроконтроллер будет перезагружен. Перезагрузка не повлияет на работу устройства, за исключением — будут отключены нагрузки при использовании режима однократного нагрева/охлаждения

В абсолютном большинстве термостатов, «гуляющих» на просторах интернета, заложен следующий алгоритм работы: — выставляется контрольная температура — выставляется гистерезис — выбирается режим работы — или «нагрев», или «охлаждение»

В этом устройстве алгоритм построен немного иначе (мне кажется, что так практичней и удобней): — выставляется температура включения нагрузки — выставляется температура выключения нагрузки — и все

В чем плюсы (на мой взгляд) такого алгоритма: 1. Если нам надо, к примеру, поддерживать температуру в пределах 22-25ºС, то именно эти значения мы и выставляем, не надо искать «центр» и высчитывать величину гистерезиса 2. Режим работы — «нагрев» или «охлаждение» устройством выбирается автоматически, исходя из логики установленных значений включения и выключения нагрузки, к примеру: — если температура включения +20ºС, а выключения +25ºС, то, естественно выбирается режим «нагрев» — если температура включения +5ºС, а выключения -10ºС, то, естественно, выбирается режим «охлаждение»

Схема двухканального термостата, терморегулятора на ATmega8:


Схема аналогична схеме двухканального термометра. Добавлены три кнопки для управления устройством, выводы микроконтроллера РС3 и РС4 подключаются к блокам управления нагрузками (первому и второму соответственно). На схеме блоки управления не раскрыты, о них мы поговорим в конце статьи.

Программа двухканального термостата (терморегулятора) на ATmega8 и DS18B20

Микроконтроллер ATmega8 (с любыми буквенными обозначениями) с внутренней тактовой частотой 8 МГц. Алгоритм программы реализован на прерываниях от таймеров-счетчиков Т0 (рабочий режим) и Т2 (режим установки порогов включения/выключения нагрузки). При включении устройства происходит настройка необходимых данных, загрузка данных из EEPROM, предделители таймеров устанавливаются в СК/64, прерывания от таймеров — по переполнению (период 2 мс). Разрешается прерывание от таймера Т0, разрешается глобальное прерывание. Далее, по прерыванию от таймера Т0: — происходит считывание данных с датчиков DS18B20 и вывод текущей температуры на индикаторы — сравнение текущей температуры от датчиков со значениями установленных порогов включения/выключения — управление нагрузками (включение/выключение) — опрос кнопок При нажатии на кнопку «Выбор»: — запрещается прерывание от таймера Т0 — разрешается прерывание от таймера Т2 Далее, по прерыванию от таймера Т2: — опрос кнопок — установка порогов включения/выключения для двух каналов — запись данных установок в EEPROM — после установки порогов включения/выключения — аппаратный сброс Далее — по кругу.

Управление двухканальным термостатом (терморегулятором) на ATmega8 и DS18B20

Управление устройством осуществляется тремя кнопками: 1. «Выбор» — переход в режим установки порогов включения/выключения каналов — выбор очередного пункта меню установки порогов включения/выключения каналов — аппаратный сброс (автоматически, после установки порогов) 2. «+» — увеличение показаний (принудительное включение первого канала в режиме однократного нагреваохлаждения) 3. «-» — уменьшение показаний (принудительное включение второго канала в режиме однократного нагреваохлаждения) При однократном нажатии кнопок №2 и №3 происходит изменение показаний на 1 градус, при длительном нажатии — автоматическое увеличение/уменьшение показаний на 1 градус с приемлемой периодичностью При первоначальном включении устройства в установках порогов включения/отключения нагрузки записаны нули. При повторном включении устройства, в режиме установки порогов будут высвечиваться ранее записанные установки.

1. Режим термостатирования

В этом режиме необходимо установить одинаковые параметры включения и отключения нагрузки. При этом надо учитывать, что поддержание температуры в положительном диапазоне температур осуществляется в режиме «Нагрев». К примеру, нам надо, на нагрузке №1 поддерживать постоянную температуру +45ºС. Выставляем температуру включения и температуру выключения 45ºС. Если температура ниже установленного значения, устройство включит нагрузку. При достижении температуры +45ºС, устройство отключит нагрузку. При «попытке» температуры опуститься ниже +45ºС (на 0,1 градуса) устройство включит нагрузку. При достижении температуры +45ºС устройство выключит нагрузку. Поддержание температуры в отрицательном диапазоне осуществляется в режиме «Охлаждение». К примеру, нам надо, на нагрузке №2 поддерживать постоянную температуру -7ºС. Выставляем температуру включения и выключения нагрузки -7ºС. Если температура выше -7ºС (к примеру +1 градус) устройство включит нагрузку. При достижении температуры -7ºС, устройство отключит нагрузку. При увеличении температуры на 0,1 градус (-6,9ºС) нагрузка будет включена.

2. Режим терморегулирования

В этом режиме выбор режима «Нагрев» или «Охлаждение» осуществляется автоматически Пример: 1. Допустим, нам необходимо поддерживать температуру в помещении путем его нагрева в пределах от +18ºС, до +21ºС: — устанавливаем температуру включения +18ºС — устанавливаем температуру выключения +21ºС Устройство автоматически определяет, что выбран режим «Нагрев», при этом: — если температура выше +21ºС, нагрузка будет выключена, при опускании температуры до +18ºС — устройство включит нагрузку, а при достижении температуры +21ºС — выключит нагрузку, далее по кругу — если температура ниже +18ºС — устройство включит нагрузку, при повышении температуры до +21ºС — устройство выключит нагрузку, при опускании температуры до +18ºС — устройство включит нагрузку, далее — по кругу 2. Допустим, нам необходимо поддерживать температуру в холодильной установке путем охлаждения в пределах от -4ºС, до -6ºС — устанавливаем температуру включения -4ºС — устанавливаем температуру выключения -6ºС Устройство автоматически определяет, что выбран режим «Охлаждение», при этом: — если температура ниже -6ºС ( к примеру -8ºС), нагрузка будет выключена, при повышении температуры до -4ºС — устройство включит нагрузку, при достижении температуры -6ºС — устройство выключит нагрузку — если температура выше -4ºС, устройство включит нагрузку, при понижении температуры до -6ºС — устройство отключит нагрузку, при достижении температуры -4ºС — нагрузка будет включена, далее — по кругу

Если один из температурных порогов будет в отрицательном диапазоне температур а второй в положительном, то все равно режим «Нагрев» или «Охлаждение» будет определятся автоматически и устройство будет работать по описанным выше алгоритмам.

3. Режим однократного нагрева/охлаждения до определенной температуры

Не всегда необходимо поддерживать постоянную температуру. К примеру, необходимо утром и вечером нагревать воду в самодельном титане (или в титане с неисправным блоком управления) до определенной температуры, или что-то периодически охлаждать. Данный режим как раз пригодится в таких случаях. 1. Допустим, на нагрузке №1, нам необходимо периодически подогревать воду до +90ºС: — для температуру включения устанавливаем нулевые значения — температуру выключения устанавливаем +90ºС — когда потребуется включить этот режим — нажимаем кнопку №2, при этом, если температура выше +90ºС — нагрузка останется в выключенном состоянии, если температура ниже +90ºС — устройство включит нагрузку, при достижении температуры +90ºС — устройство отключит нагрузку. Следующее включение возможно только по нажатию кнопки №2. 2. Допустим, на нагрузке №2, иногда необходимо что-то охлаждать до температуры -15ºС: — для температуру включения устанавливаем нулевые значения — температуру выключения устанавливаем -15ºС — когда потребуется включить этот режим — нажимаем кнопку №3, при этом, если температура ниже -15ºС — нагрузка останется в выключенном состоянии, если температура выше -15ºС — устройство включит нагрузку, при достижении температуры -15ºС — устройство отключит нагрузку. Следующее включение возможно только по нажатию кнопки №3.

4. Отключение каналов управления нагрузками

Если какой-либо канал, или оба канала, не используются — в этом случае эти каналы необходимо отключить. Отключение канала (каналов) производится путем записи нулевых значений во все установки. По этой причине, термостатирование при установке порогов включения/выключения в 0ºС — не возможна.

Принцип работы

Суть проста – небольшой датчик заранее программируется человеком на поддержание определенной температуры воздуха. Когда обогреватель нагревает воздушные массы до заданного показателя, то он автоматически отключается. Когда же температура в комнате падает, прибор вновь начинает работать. Использование таких терморегуляторов позволяет всегда поддерживать оптимальную температуру не только в жилых комнатах, но и на складах, в подвалах и во многих других помещениях.

К тому же некоторые модели термостатов можно программировать не только на поддержание определенной температуры воздуха в комнате, но и задавать часы включения и выключения устройства. Это позволяет прогревать комнату к определенному времени – например, к началу рабочего дня или, наоборот, к приходу домой. Терморегуляторы – это нужные и важные устройства для тех, кто ценит не только максимально комфортные условия в помещениях, но и прежде всего переживает за безопасность использования электрообогревателей.

Принцип действия

Все терморегуляторы включают нагревательные системы при падении заданного уровня температуры и отключают питание ТЭНов при превышении уровня прогрева среды.

Важно! Главная цель терморегуляторов – это своевременное включение/отключение термо энергетических элементов. Это приносит существенную экономию энергоресурсов.

Установка терморегулятора для котла

Подключение терморегулятора к котлу обеспечивает постоянную температуру в помещении на автономном уровне. К таким устройствам относится DIGITOP ТК-6

Как подключить терморегулятор к котлу:

  • Убедиться, что помещение теплоизолировано;
  • Убрать заводскую перемычку с клемм котла;
  • Подключить клеммы с помощью двужильного кабеля к выходу терморегулятора.

Если у вас беспроводной терморегулятор, то у него имеется специальный приемник, который работает на расстоянии от самого контроллера. В таком случае нет необходимости протягивать провода. При этом контроллер может находиться в соседнем помещении. К котлу на клеммы подключаются контакты приемника, который находится в непосредственной близости от него.

Принцип работы

Какой бы тип устройства не был приобретен, принцип действия терморегуляторов строится на одной схеме. При достижении верхней отметки, установленной пользователем, происходит размыкание электрической цепи.

Подача электроэнергии временно прекращается. Когда обогреватель остынет до определенной температуры, группа контактов снова замыкается. Так удается создавать удобный для человека микроклимат.

Виды терморегуляторов

В основном терморегуляторы бывают 3-х видов:

  1. Биметаллическая пластина;
  2. Термопара;
  3. Инфракрасный датчик.

Биметаллическая пластина

Под воздействием нагрева или охлаждения пластинка изгибается в ту или иную сторону. Тем самым замыкая или размыкая контакты, питающие электричеством нагревательные элементы. Пластина представляет собой двухслойную полоску, сваренную из двух металлов с разным коэффициентом теплового расширения. Из-за этого при нагреве силы расширения «заставляют» пластинку изгибаться.

Термопара

Элемент представляет собой V-образную скобу из термочувствительного металлического сплава. По проволоке проходит слабый ток. При изменении температуры сопротивление проводника меняется, что сказывается на характеристике тока. Этот фактор воздействует через управляющую схему на реле питания обогревателей.

Инфракрасный датчик

Светочувствительная плёнка датчика воспринимает степень нагрева окружающего пространства в инфракрасном диапазоне. Проходящие токи в приборе меняют свои характеристики, что отражается на работе релейной системы питания нагревательных элементов.

Меры предосторожности при подключении

Установка терморегулятора или программатора без риска для жизни и здоровья требует соблюдения следующих правил:

  • предварительное отключение электричества перед началом работы по подключению с помощью главного рубильника;
  • соблюдение принципов и правил эксплуатации устройств;
  • применение изделий, соответствующих украинским показателям качества и нормам.

Советы по установке

Неправильно выбранное место для термостата — одна из главных причин, почему нет эффекта от использования этого прибора. Изучив схему, как надо подключать терморегулятор к обогревателю, некоторые специалисты воспринимают советы буквально и монтируют терморегулятор на готовые сети, где-то на участке между автоматом и отопительным прибором. Как следствие, прибор считывает информацию в температуре в коридоре или соседней комнате и на основании этих данных регулирует работу инфракрасного обогревателя.

Чтобы избежать подобных ошибок и создать в помещении действительно комфортные условия, следует с особой тщательностью выбирать место монтажа терморегулятора:

  • устанавливается в том же помещении, где располагается обогреватель;
  • термостат не должен располагаться непосредственно под или вблизи нагревательных приборов;
  • для правильного измерения температуры не допускается закрывать устройство шторами, картинами, деталями интерьера;
  • стоит избегать размещения на сквозняки, рядом с вентиляционными отверстиями;
  • размещение на холодных и влажных стенах дает сильное искажение показателей;
  • не рекомендуется устанавливать напротив окна, под прямыми солнечными лучами.

Внимание! Оптимальная высота для размещения прибора — 1,5 метра. Это обеспечит не только максимально точные данные, но и позволит без лишних усилий самостоятельно контролировать и регулировать работу устройства. Учитывая сравнительно небольшую высоту очень важно надежно закрепить устройство, чтобы оно осталось на своем месте, если его случайно задеть.

В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя.

Посмотрите видео о монтаже инфракрасного обогревателя

Установка терморегулятора на батареи отопления

Поддержать правильную температуру и при этом оптимизировать траты на ЖКХ можно с помощью установки терморегуляторов на батареи отопления. В этом случае, для начала необходимо отключить подающий стояк. После слива воды из системы, осуществляется монтаж.

терморегулятор для радиатора

Как установить терморегулятор на батарею:

  • Отрезать трубопровод на небольшом расстоянии от радиатора;
  • Отсоединить трубопровод и кран, если он был в наличии, от батареи;
  • Собрать трубную обвязку и установить на необходимое место;
  • Соединить обвязку с трубами подводки.

Для того чтобы правильно настроить установленный терморегулятор, важно исключить возможность утечки тепла и затем открыть клапан до упора. Если все эти меры были соблюдены, то температура начнет подниматься.

При выборе вентиля для батареи, обратите внимание на надежность самой конструкции. Например, комплект FAR FV 1150 34 выполнен из высококачественной латуни, а благодаря надежным прокладкам, он исключает любые протечки.

Как выбрать терморегулятор с выносным датчиком температуры воздуха

Все указанные выше параметры оценки качества и функциональных характеристик относятся и к терморегуляторам с выносным датчиком. В данном случае отличие составляет вариант монтажа техники. Работа такого элемента, вне зависимости от места установки, едина – автоматический регулятор получает и передает данные о температуре воздуха. Это позволяет определить недостаток компенсируемой температуры. В зависимости от функциональных возможностей, работа выносного датчика будет более точной, нежели розеточного типа. Причина особенности – удаленность от непосредственного источника тепла.

Выгодно ли отапливать ИК обогревателями

Может показаться, что стоимость отопления с помощью электрических излучателей непомерно высока. Но это справедливо только в случае эксплуатации обогревателей без терморегулятора, работающих в постоянном режиме.

Если провести расчет отопления в квартире, можно получить точную стоимость расходов.

  • При условии использования терморегулятора, обогреватель будет работать только 60% времени.
  • Для прибора отопления на 2 кВт, потребуется всего 1,2 кВт для работы в течение часа.
  • В течение суток обогреватель потратит 29 кВт, в месяц 870 кВт.
  • Высчитать расход электроэнергии при отоплении жилья за месяц можно по средней стоимости электричества, установленной для региона проживания.

Отличительные особенности монтажа газовых и электрических инфракрасных обогревателей – способы

установка инфракрасных обогревателейГазовый ИК работает за счет сжиженного газа в баллончиках, который крепиться сзади устройства.

Минус заключается в необходимости вовремя закупать баллончики и устанавливать их в устройство.

Электрические обогреватели работают с помощью подключения к электросети.

Основная суть статьи

  1. Терморегулятор в современных обогревателях – привычный элемент конструкции, наличие которого воспринимается как должное.
  2. Контроллеры температуры подразделятся на обязательные к установке (обеспечивающие безопасность) и повышающие функциональность отопительного оборудования. О наличии в отопителях устройств первой группы многие потребители даже не знают.
  3. Коме штатных регуляторов, обязательных к установке и оптимизирующих управление обогревателем, производятся контролеры для дополнительного оснащения обогревателей с целью повышения их экономичности и функциональности.
  4. Возможность самостоятельного монтажа регулирующих температуру устройств зависит от их сложности. Производители предлагают широкий выбор контроллеров, которые можно смонтировать своими руками, пригласив электрика лишь в качестве консультанта.
  5. Когда для оснащения отопительного агрегата выбирают электронный контроллер, следует объективно взвесить соответствие класса обогревателя сложности регулирующего устройства – это может уберечь от лишних затрат, так как часто бывает достаточно функциональности более простых и дешёвых терморегуляторов.
