Установка газгольдера для частного дома: монтаж на участке

Правила, в соответствии с которыми следует устанавливать газгольдер на личном участке – нормативные требования при подземном и надземном размещении ёмкости.

Содержание

Требования к расположению и установке газгольдера

Резервуар следует размещать на таком минимальном расстоянии от других объектов:

  • 10 м – от жилого дома;
  • 2 м – от заглубленного фундамента любого другого строения или сооружения;
  • расстояние от газгольдера до забора не регламентируется.

Территория, выделенная под установку резервуара, должна быть ровной. После монтажа и засыпки газгольдера ее нельзя бетонировать, мостить плиткой, засаживать деревьями и т.д. Удобнее разместить емкость ближе к воротам, чтобы обеспечить подъезд транспорта и облегчить заправку. Но это необязательно: современные газовозы подают газ на значительные расстояния (к примеру, наши автомобили могут заправить газгольдер на расстоянии более 40 м).

Котлован роют после получения от компании-продавца техзадания и чертежей. Он должен иметь пологие стенки, глубину минимум 1,9 м и ширину 2 м. Длина зависит от объема резервуара и составляет:

  • для газгольдера объемом 4850 л – 5 м;
  • для емкости на 6400 л – 7 м;
  • на 9200 л – 10 м.

Котлован обязательно засыпают 30-сантиметровым слоем песка, а если на участке высокий уровень грунтовых вод, то еще и слоем щебня.

Согласно действующим нормативам, газгольдер следует устанавливать:

  • на глубине минимум 60 см от верхней точки резервуара до поверхности земли;
  • на опорные лапы, являющиеся конструкционной частью самого газгольдера;
  • на полнотелую бетонную плиту толщиной от 16 см;
  • так, чтобы арматура резервуара находилась выше уровня земли, а к горловине был свободный доступ для дозаправки;
  • таким образом, чтобы табличка с заводским номером и основной информацией (шильдик) была доступна для чтения в течение всего периода эксплуатации газгольдера (устанавливать ее под землей нельзя).

После установки емкость по периметру засыпают песком, который обеспечит уход талых вод в нижние слои грунта. Также газгольдер обязательно следует оснастить электрохимической защитой от коррозии.

Нормы строительства наружного газопровода

Основные требования:

  • глубина закладки трубопровода – от 1,7 м;
  • только неразъемные соединения (допускается электромуфтовая или стыковая сварка для полиэтиленовых труб и электро-, газосварка – для стальных);
  • обязательное наличие конденсатосборника (сборника-испарителя бутана) и сильфонного компенсатора;
  • расстояние от заглубленных фундаментов зданий и строений – от 2 м (кроме заборов, расстояние к которым не регламентируется);
  • уклон в сторону конденсатосборника – от 1 см/1 м, но при этом угол наклона трубы должен составлять не более 5°;
  • расстояние от других коммуникаций, проложенных параллельно, – от 1 м;
  • при пересечении с другими коммуникациями минимальное расстояние до газопровода по высоте составляет 2 м.

Подземный трубопровод монтируют из полиэтиленовых труб, предназначенных специально для транспортировки сжиженного углеводородного газа. Полимерный участок газопровода не должен подниматься выше точки, в которой температура земли может снижаться до -20 °С. Надземный трубопровод монтируют только из стальных труб. Переход полимер-сталь защищают полимерным покрытием до высоты выше уровня земли.

В цокольном вводе обязательно монтируют стальной шаровый кран для ручного аварийного отключения газа в здании. В системах со сжиженным газом нельзя использовать цокольный ввод, предназначенный для природного газа.

Разрешения, необходимые для установки газгольдера и монтажа автономной газовой системы

Когда независимой газификацией частного дома занимается специализированное подразделение облгаза, владельцу необходимо сделать следующее:

  1. Обратиться в местное подразделение ГРС и подать заявление о разработке ТУ (технических условий) на газификацию дома и монтаж газгольдера. К заявлению прилагаются копии паспорта, документа на право владения земельным участком, его ситуационного плана, а также теплотехнические характеристики отопительной системы, из которых рассчитывают годовое потребление газа.
  2. Оплатить аванс для начала проектных работ. После этого на участок приедет специалист для оценки условий и возможности проведения газификации. На основании полученных данных и поданной документации в ГРС разработают ТУ.
  3. Получить техусловия и вместе с новым заявлением подать их в проектную организацию, которая имеет соответствующую лицензию. Здесь разработают проект газификации дома с план-схемой наружного газопровода и подробным описанием технических характеристик всех элементов системы, включая газгольдер.
  4. Согласовать проект в местной службе газоснабжения, электрообеспечения, органах архитектурного, пожарного и экологического надзора.
  5. Зарегистрировать документ в Ростехнадзоре и получить здесь разрешение на строительство газовой системы.

После этого можно закупать все необходимое и заключать договор об услугах с монтажной организацией. В случае газификации промышленного объекта все еще сложнее, так как готовую газовую систему надо сдать в эксплуатацию. Кроме того, требований и разрешений здесь нужно гораздо больше, чем при организации газоснабжения частного дома.

Если же поручить газификацию своего жилья или производства добросовестной частной компании, то бегать по инстанциям не придется. Достаточно предоставить нужные документы и рассказать о своих предпочтениях относительно будущей газовой системы. А специалисты возьмут на себя всю подготовку, согласования, расчеты, подбор оборудования и его монтаж. Вы получите готовую газовую систему под ключ – останется только включить котел или плиту и наслаждаться комфортом.

Что такое газгольдеры и что о них говорит закон

Отапливать частный дом газом очень удобно для владельцев. Если все правильно установить и настроить, система будет требовать минимального обслуживания.

Газифицировать дом можно двумя способами: подключиться к газовой магистрали или установить собственный газгольдер — емкость, в которую периодически можно закачивать газ и потом расходовать его под свои нужды.

Подключаться к магистрали дорого. В Т⁠—⁠Ж уже были статьи, как это сделать и сколько это стоит:

  • Как я газифицировал загородный дом в Подмосковье
  • Как подключить газ в частном доме: порядок действий, государственные программы и стоимость
  • Как я подключала газ в частном доме после реконструкции и почему у меня на это ушел год и четверть бюджета всего строительства

Подключение окупится в среднем через пять лет. Плюсы: вся система работает сама по себе, безопасна, нужно только периодически проводить техобслуживание.

Те, кто хочет сэкономить или живет в доме, к которому газ никак не подвести, устанавливают газгольдер. Простейший пример газгольдера — газовый баллон. Но в отличие от баллона объем газгольдера может превышать несколько тонн.

Возможности спецтехники

zen.yandex.ruБезопасное расположение газгольдера на участке

Итак, теперь подробнее. Возможности спецтехники. Как мы уже говорили – они ограничены. Поэтому нужно обязательно предусмотреть,  чтобы спецтехника  имела возможность заехать на участок для того, чтобы установить газгольдер. Например, манипулятор, у которого есть стрела, возможности ее ограничены и, соответственно, расстояния, на которые она может установить бочку тоже ограничены. Это нужно обязательно продумать, когда вы будете рассматривать место, где поставить газгольдер. В случае, если вы не учли данный момент с манипулятором, то вы должны понимать, что техника, которая будет заезжать на участок  должна доехать практически до места ямы, котлована, куда будет закапываться газгольдер. Если у вас уже есть там газон, деревья, грядки или еще что-то, то техника должна будет по ним проехать.

Проблемный монтаж при высоком уровне грунтовых вод

Случай 1: затопило редуктор


Rider777Участник FORUMHOUSE

Год назад установили новый газгольдер в одной столичной фирме, полностью под ключ! Гарантия 3 года на работы и оборудование и 30 лет на саму емкость. В итоге, вышел из строя редуктор, он дает какое-то дикое давление, страшно пользоваться газовой плитой! Даже клапан на котле от такого давления иногда заедает, и котел выдает ошибку!

Обратились в фирму – звонила теща и на вопрос сотрудника «А происходило ли подтопление грунтовыми водами горловины газгольдера и непосредственно той части, где стоит арматура?» ответила, что такое было. Они сразу мотивировали, что это не гарантийный случай и попрощались.

Так вот, нигде в инструкции, договоре и паспорте газгольдера нет упоминания о подтоплении грунтовыми водами, то есть, конечный потребитель об этом не уведомлен! Да и газгольдер, имея этот колпак пластиковый, причем брали с удлиненными горловинами, должен, мне кажется, быть герметичен с железным сосудом! Что посоветуете? В суд обращаться?

Комментарий по ситуации: к сожалению, случай действительно не является гарантийным. Пластиковая горловина газгольдера негерметична. Это ревизионный колодец, а не защита от воды.


Евгений КалининИнженер компании Termo Life

Пользователь путает гарантию на емкость и срок эксплуатации. 30 лет – назначенный срок службы газгольдера. Зарекомендовали себя по времени только чешские производители – выпускают емкости уже 70 лет. Остальные организации работают от 2 до 15 лет. При этом проблем с бочками не возникает – не было ни одного взрыва. Изготовители заранее обезопасили всю систему.

По описанной проблеме с редуктором. Затопление – аварийная ситуация. В договоре на монтажные работы прописывается, что заливка редуктора и запорно-регулирующей арматуры не входит в гарантийные обязательства.

Если заказчик говорит, что на участке есть грунтовые воды, мы сразу рекомендуем ставить высокие патрубки, с которыми не может произойти затопление. Если клиент настаивает на низких, мы устанавливаем выбранную емкость. Но предупреждаем, что попадание воды не входит в гарантию.

Возможно также, что пользователю провели неправильный монтаж газгольдера с высокими патрубками – на 5-10 см ниже уровня земли. Запорно-регулирующая арматура с редуктором должна быть выше поверхности участка.

Ошибка в установке: проблемы возникли из-за выбора емкости с низкими патрубками при высоком уровне грунтовых вод. Также возможна слишком глубокая установка резервуара с высокими патрубками.

Последствия и рекомендации: пользователь столкнется с систематическим подтоплением редуктора и выходом из строя при первых заморозках. Нужна чистка устройства – 5-7 тысяч рублей. Плюс поднятие оборудования – 10 тысяч рублей.

Случай 2: бочка всплыла


Max_221Участник FORUMHOUSE

Заказал установку газгольдера под ключ. Грунтовые воды на участке стоят высоко. Когда газгольдер установили, закрепили тросами к плите и начали засыпать песком, все четыре троса лопнули и бочка всплыла. Монтажники разводят руками и говорят, что такого еще не видели. Такое впечатление что они и устанавливать то не умеют. Что делать в данной ситуации? Как закрепить бочку? Яма быстро заполняется водой, как с этим бороться?

Комментарий по ситуации: профессионализм монтажников вызывает много вопросов. Налицо грубая ошибка с оценкой риска всплытия емкости.


Евгений Калинин

Инженер

Трос точно не должен рваться, бочка скорее поднимется с плитой. Если тросы разорвались, монтажники неправильно подобрали плиту по весу. Якорь рассчитывают по уровню грунтовых вод – чтобы газгольдер не всплывал. В большинстве случаев хватает пустотелой плиты.

На сложных участках мы можем установить полнотелую плиту, но это не рядовой случай. Почти 90% наших монтажей проводятся манипулятором через забор заказчика. Полнотелая плита тяжелее, поэтому приходится вызывать кран – минимальная цена 15 тысяч. Плюс техника должна заехать на участок. Иногда это просто невозможно.

Монтаж можно провести и в яму с водой, если правильно заякорить емкость. При появлении плывуна, когда стенки котлована не держатся из-за песка с водой, мы ставим короб для укрепления приямка.

Ошибка в установке: проблемы возникли из-за некачественного монтажа. Бригада неверно подобрала вес плиты.

Последствия и рекомендации: пользователю нужна переустановка газгольдера на другую плиту. Монтаж, земляные работы и вызов крана обойдутся минимум в 70 тясяч рублей. Лучше применять тросовую оплетку: трос проходит под плитой и сцепляется на емкости.

По опыту Евгения, высокий уровень грунтовых вод и пучинистый грунт встречаются на участках в Ногинском, Калужском, Щелковском и Наро-Фоминском районах.

Оценка участка: возможность монтажа газгольдера

Магистральная газификация отдаленных поселков еще не завершена, и многие населенные пункты остаются без удобного «голубого топлива». Альтернативное решение централизованного газоснабжения – установка газгольдера и обустройство автономной сети.

Газгольдер – монолитная емкость для хранения природного газа. Конструктивно резервуар выполнен в форме цистерны с горловиной. В верхней части размещены элементы, контролирующие давление и остаток топлива.

Несомненно, эксплуатация любого газового оборудования сопряжена с определенным риском, поэтому к организации автономной газификации, к месту размещения и технологии монтажа газгольдера предъявляется ряд требований.

Газгольдер на участке

В гальгозере сжиженный газ постепенно преобразуются в пар, пропано-бутановый состав поступает в реактор и обретает нужное давление. По газопроводу «голубое топливо» подается к потребителям

Участок под установку газового хранилища оценивается по следующим критериям:

  • рельефность;
  • состав подстилающих и вмещающих грунтовых слоев и близость грунтовых вод;
  • наличие водозаборных точек, жилых, хозяйственных и общественных помещений.

Рельеф. Выбранная под поверхностный монтаж территория должна быть ровной. Это требование особенно актуально при установке наземных модификаций – монтаж на склоне запрещен.

Грунт. Допустимо размещение газового хранилища в грунтовых массивах с различным содержанием влаги. От физико-механических свойств горных пород будет зависеть удобство проведения земельных работ и выбор типа газгольдера.

При отсутствии риска затопления арматуры можно использовать модели без высокой горловины. Как вариант подойдет резервуар, где отводы крепятся к вваренным патрубкам длиной 12 см – эта «страховочная» высота, если есть сомнения на счет подтопления.

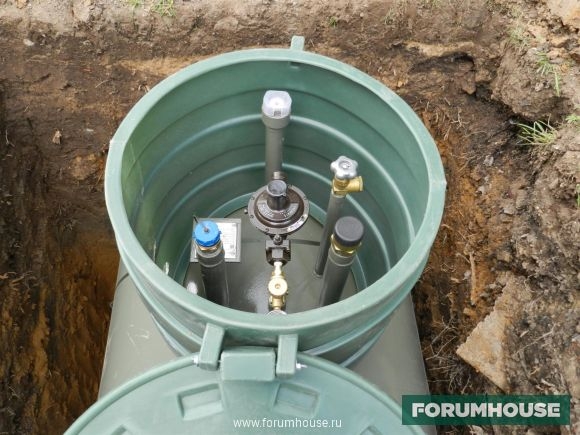

Высокая горловина газгольдера

Для мест с «высокими» грунтовыми водами разработаны конструкции с удлиненной горловиной, обеспечивающей защиту арматуры. За счет устройства защиты работа газгольдера стабильна и эффективна

Вода – отличный проводник тепловых волн, а процесс испарения пропано-бутановой смеси определяет температура среды. Чем выше показатель – тем интенсивней процесс. Монтажные работы в маловлажных породах проще, но среда для нормальной работы газгольдера менее благоприятная.

Опасным может быть крупообломочный грунт, особенно, если его составляющие слабо окатаны, т.е. с острыми гранями.  Валуны, галька и крупный щебень усложняют установку оборудования, а масса гравия и дресвы создает дополнительную нагрузку на газопровод.

В большинстве случаев под установку выбранного газгольдера разрабатывается котлован, который рекомендовано заполнять речным или карьерным песком после погружения конструкции.

Близость к водозаборным источникам. Согласно строительным нормативам минимальное расстояние от цистерны с газом до водоема (скважины, колодца) – 15 м, до водопроводной магистрали – 5 м.

Соседство с постройками. Противопожарные дистанции от емкостей со сжиженным газом до сооружений обозначены в пункте 8.1.6 нормативного документа «Газораспределительные системы» (СНиП 42-01-2002). Этому вопросу посвящен следующий раздел.

Газгольдер практичнее размещать ближе к воротам для беспрепятственного подъезда газовоза и заправки резервуара.

Размещение газгольдера

Площадка над газовым хранилищем – своеобразная зона отчуждения. На ней запрещено обустраивать место под барбекю, устанавливать мангалы и другое огнеопасное оборудование

Кроме того, недопустимо бетонирование или мощение площадки, а также организация парковочного места и высадка деревьев.

Общие сведения

Газгольдер представляет собой хранилище для сжиженной смеси пропана и бутана. Но функции его несколько шире – он одновременно позволяет преобразовывать жидкое топливо в газообразное и подавать его под необходимым стабильным давлением. Внутри резервуара газ испаряется с поверхности зеркала жидкости, превращаясь в топливо, пригодное для использования потребителем.

Если требуется обустроить эффективную автономную отопительную систему можно установить газгольдер для частного дома, для многоквартирных построек, сооружений производственного назначения. Выбирая станцию газообеспечения, ориентируются на расчетный объем потребления топлива, размеры и особенности участка, где предстоит установить ёмкость

Также важно обратить внимание на конструктивные особенности резервуара – они влияют на эффективность работы станции

Подземные газгольдеры

Газгольдер устройство

Различают газгольдеры по принципу хранения газообразного вещества и делят на два типа: с переменным и постоянным объёмом. В переменном типе, газ сохраняется при давлении равному атмосферным значениям. Объем такого контейнера линейно изменяется в зависимости от наполнения или опустошения, а необходимое давление создается специальным колоколом в цилиндрическом бассейне наполненного водой или поршнем в сухих системах.

Второй тип: газгольдер постоянного объёма. То есть это емкость, которая не меняет внутренний объем от количества закаченного газообразного вещества. Как правило, выглядят они как цилиндрический резервуар. Главное их достоинство, применяемые для их изготовления современные материалы способные содержать внутри себя газ под давлением в 1,8 МПа.

Отдайте эту работу профессионалам

Газ – это экологичное и безопасное топливо, при условии его правильном использовании. Дабы избежать токсичности, возможной утечки и, даже, взрыва, следует довериться квалифицированным работникам. Бригада профессионалам обладает всей необходимой разрешительной документацией, инструментами, а также выполнит работу качественно, аккуратно и согласно имеющихся норм, и стандартов.

Правильно установленный и грамотно смонтированный, газгольдер является устройством, безопаснее газовой плиты.

“Ростехгаз” — газификация без лишних трат сил, времени и дополнительных расходов!

Правила установки газгольдера

Просто так взять и поставить газгольдер где попало нельзя. Есть правила, которые регламентируют его установку и эксплуатацию:

  1. СНиП 42-01-2002 о газораспределительных системах.
  2. СП 62.13330.2011 о строительстве газораспределительных систем.
  3. СП 42-103-2003 о монтаже газопроводов из полиэтиленовых труб.
  4. СП 31-106-2002 о проектировании и строительстве инженерных систем частных домов.

Расскажу про основные моменты.

Подземный газгольдер можно устанавливать не ближе чем в 10 м от любого жилого дома — не важно, принадлежит он владельцу газгольдера или его соседям. Считается, что такое расстояние обеспечивает безопасность в случае возгорания.

Если газгольдер углублен в землю, от верхней плоскости резервуара до поверхности земли должно быть как минимум 60 см. В этом случае над землей должна быть только горловина для дозаправки. Если газгольдер не углублен, расстояние до жилого дома нужно увеличить до 20 м.

Крыша над газгольдером не обязательна — достаточно обеспечить его теплоизоляцию.

Если газовые трубы от газгольдера до дома размещены выше уровня земли, их тоже придется теплоизолировать. Зимой теплоизоляция газгольдера и трубопровода защитит от перемерзания, а летом — от перегрева.

Запрета использовать газгольдер, бывший в употреблении, в законах, строительных нормах и правилах нет. Регистрировать его физическому лицу тоже не нужно — ставить на учет в Ростехнадзор необходимо только газгольдеры, которые принадлежат юридическим лицам.

Монтировать и обслуживать газгольдер сосед может самостоятельно или с помощью специалистов, которых выберет сам.

Получается, привлечь соседа к ответственности за самостоятельную установку и эксплуатацию незарегистрированного подержанного газового резервуара не получится: для этого нет оснований. Потребовать все убрать вы тоже не можете. Сосед даже не обязан показывать вам документы на газгольдер.

Применение

Газгольдеры получили широкое распространение в Западной Европе, где традиционно приветствуется экономное отношение к потреблению энергоресурсов. Постепенно оборудование завоевывает популярность и в частных домах граждан нашей страны благодаря трем факторам:

  • экономичности;
  • экологичности;
  • удобству использования.

Резервуар ставится не только в частных домах. Его часто можно встретить на горнолыжных курортах, в небольших гостиничных комплексах, затерянных в горах деревушках, северных территориях, во всех местах, в которые невозможно протянуть магистральный газопровод.

С учетом экономических соображений, топографических и геологических условий цена установки газгольдера для частного дома окажется существенно ниже, чем подключение к действующему газопроводу.

Схема эксплуатации газгольдера в частном доме

Схема эксплуатации в частном доме

Популярные модели и цены

На российском рынке представлены различные модели как отечественных, так и иностранных производителей. Все они должны быть допущены Ростехнадзором к применению на территории России.

Средняя цена газгольдера составляет 250 000 руб. Есть модели по 114 000 руб., но некоторые емкости стоят 500 000 руб.

Российские производители

Стенки газгольдеров отечественного производства толще, чем у импортных. К тому же они учитывают российские условия эксплуатации. В рейтинге лучших — компании, выпускающие газгольдеры FAS и «Медведь».

Газгольдер МедведьГазгольдер «Медведь» — надежный резервуар российского производства для хранения сжиженного газа.

Иностранные

В отличие от российских резервуаров, импортные аналоги хотя и с более тонкими стенками, но меньше подвержены коррозии. Их основной недостаток в том, что они не рассчитаны на большие морозы. У многих моделей отсутствует горловина, что приводит к недолговечности резервуара и невозможности защитить клапаны и приборы от воды.

На рынке представлены модели чешских, польских, итальянских, немецких производителей. Лучшими считаются резервуары компаний Vps, Tosto Serbatoi, City Gas, Antonio Merloni, Kadatec, Chemet.

Зачем вообще регистрируют газгольдеры

Цель учета — обеспечить безопасную работу техники. После внесения ОПО в реестр компания должна регулярно проверять оборудование, поддерживать работоспособность, вовремя ремонтировать, менять расходные элементы.

Физическое лицо пока освобождено от оформления. Хозяин участка сам решает, как и когда обслуживать оборудование, но и ответственность за состояние техники лежит на владельце.

За аварии на участке и причинение ущерба имуществу соседей отвечает владелец газгольдера.

Что делать, если сосед против

Газгольдер на собственном загородном участке считается хозяйственным сооружением, поэтому необходимо соблюдать стандартные нормы СП 62.13330.2011. Расположение должно быть на расстоянии:

  • 2 м от забора соседа (иначе возможно судебное разбирательство);
  • 10 м от жилого дома и гаража;
  • 5 м от дороги.

Если предписания соблюдены — все в порядке. Одобрение владельцев прилегающих участков не учитывается.

Дополнительно вас проконсультируют менеджеры Иван Панков и Роман Галкин:

расскажут о безопасности систем автономного газоснабжения и технологиях защиты;

прокомментируют требованиях к оборудованию;

рассчитают расходы на газ.

Возможно, негативно настроенный сосед вскоре сам решится на установку независимого газоснабжения.

Совет по обслуживанию емкости

Хотя законодательство разделило системы для личного и коммерческого использования, технология применения у них одна. Безопасность обеспечивается только при регулярных осмотрах, регламентном ремонте, соблюдении правил заправки.

Для полноценного обслуживания заключается договор — в этом случае ответственность за состояние техники переходит к сервисной компании. Сообщать о газгольдере в Ростехнадзор после этого не потребуется.

При установке нового резервуара компания Termo Life заключает договор на 12 месяцев бесплатного обслуживания. В список работ входят 2 профилактических выезда инженера осенью и весной, 1 аварийный выезд по вызову в течение суток, документальное подтверждение проверок. Договор можно пролонгировать.

Планируем участок

zen.yandex.ruБезопасное расположение газгольдера на участке

Важно спланировать свой участок. В нашем рассматриваемом случае уже сделана планировка. Здесь есть парковка, определено, где будет мангальная зона, где находится баня, где находятся какие-то хоз. постройки. Соответственно, газгольдер можно установить в свободном месте, чтобы соблюсти все нормы. Но, если вдруг газгольдер устанавливается на участке, где еще ничего не спланировано, то обязательно нужно учесть, что рядом с газгольдером, и особенно на нем, не должна находиться парковка в первую очередь, потому что это не безопасно.

Критерии выбора

Приобретая газгольдер, необходимо уточнить определенные характеристики емкости:

  • параметры расчетного и рабочего давлений;
  • температурный режим окружающей среды;
  • провести расчет температуры стенок газгольдера для дома;
  • уточнить тип защитного покрытия;
  • подобрать оптимальный объем емкости.

Чтобы избежать ошибок рекомендуется обратиться за помощью в специализированную организацию, реализующую резервуары.

Подводные камни при установке б/у бочек

Случай 6: нет средств на новый газгольдер


temsonУчастник FORUMHOUSE

Сейчас отапливаю дом баллонами, покупать газгольдер пока нет финансовой возможности, да и через год возможно трубу газовую проведут. Но боюсь, что зимой очень часто придется возиться с баллонами. На заправке предложили купить газгольдер б/у. Посмотрел в интернете цены, значительно дешевле нового! Что думаете? Какие могут быть риски?

Комментарий по ситуации: б/у емкости можно устанавливать, но к выбору следует подходить крайне осторожно.


Евгений Калинин

Инженер

Выбирайте б/у емкость без самодеятельности. Обязательно пригласите специалиста на оценку. Я сам ездил помогать заказчику по такому вопросу. Брали трехлетнюю емкость с паспортом и договором на монтаж – это обязательно! Без документов может быть восстановленная.

На нашей бочке было лакокрасочное покрытие. Заказчик не стал его восстанавливать, зарыл так – бочка нужна была всего на год. Был рад, что сэкономил 150 тысяч.

Если же емкость нужна на длительный срок, защитное покрытие необходимо восстановить. Или обязательно поставить анодно-катодную защиту от коррозии.

Возможная ошибка: при покупке б/у емкости с рук, без документов, можно нарваться на некачественную восстановленную бочку. Ставить такие резервуары просто небезопасно.

Последствия и рекомендации: есть риск, что пользователь столкнется с утечкой газа. «Безродная» бочка советских времен может разорваться из-за износа швов или глубокой коррозии. Б/у газгольдер все равно должен быть с паспортом.

Безопасность эксплуатации газгольдера

Несмотря на все преимущества автономной газификации, многих потребителей отпугивает мысль о рисках хранения легковоспламеняющегося вещества на участке, вблизи жилого дома.

Для обеспечения безопасности недостаточно выдержать требуемые дистанции при монтаже, необходимо соблюдать все условия заправки, эксплуатации и обслуживания газгольдерной установки.

Эксплуатационные правила:

  1. Сохранение неисчерпаемого запаса – около ¼ от объема. При использовании всего топлива в емкости образуется вакуум, при дальнейшей заправке с нарушением технологии возможен взрыв.
  2. Наполнение газгольдера исключительно специализирующейся компанией. Незначительная экономия на услугах неквалифицированных «газовщиков» может привести к возгоранию.
  3. Контроль работы предохранительного клапана. Своевременное устранение неисправностей предотвратит аварийную ситуацию.
  4. Недопущение утечки газа. Вытекание «голубого топлива» наиболее опасно – пропан-бутановая смесь «растекается» понизу, так как она тяжелее воздуха.

Вероятность утечки топлива существует при повреждении резервуара, неисправности арматуры, неквалифицированном ремонте или заправке, а также при негерметичном соединении элементов газораспределительной системы.

Заправка газгольдера

Безопасность эксплуатации и заправки обеспечивает оборудование: 1 –слив остатков из конденсаторного сборника, 2 – предохранительный клапан, 3 – редуктор, 4 – газопровод, 5 – уровнемер – измерение наполненности резервуара, 6 – заправочный клапан, 7 – клапан отбора газового пара, 8 – манометр, 9 – клапан отбора жидкого газа

К обязательным мерам предосторожности относится применение средств молниезащиты и заземления. Вблизи газгольдера недопустимо проведение сварочных работ, разжигание огня.

Со стандартными расценками на установку газгольдера ознакомит следующая статья, в которой детально разобраны все пункты предстоящих расходов и даны рекомендации по возможной экономии.

Котельные

Общие положения (помещение котельной топочной)

  1. В качестве источников тепловой энергии должны приниматься автоматизированные теплогенераторы полной заводской готовности с температурой теплоносителя — воды до 115° С и давлением теплоносителя до 1,0 МПа отечественного или зарубежного производства, имеющие разрешение на применение РОСТЕХНАДЗОРа.
  2. Размещение тепловых агрегатов предусматривается:
  • на кухне при мощности теплового агрегата для отопления до 60 кВт включительно, независимо от наличия газовой плиты и газового водонагревателя;
  • в отдельном помещении на любом этаже (в том числе в цокольном или подвальном) при суммарной мощности для систем отопления и горячего водоснабжения до 150 кВт включительно;
  • в отдельном помещении первого, цокольного или подвального этажа, а также в помещении, пристроенном к жилому дому, при их суммарной мощности для системы отопления и горячего водоснабжения до 350 кВт включительно.

Планировочные и конструктивные решения котельной

1. На кухне. При размещении на кухне газовой плиты, проточного водонагревателя для горячего водоснабжения и теплового агрегата для отопления мощностью до 60 кВт помещение кухни должно отвечать следующим требованиям:

  • высота не менее 2,5 м;
  • объем помещения не менее 15 м3 плюс 0,2 м3 на 1 кВт мощности теплового агрегата для отопления;
  • в кухне должна предусматриваться вентиляция из расчета — вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;
  • кухня должна иметь окно с форточкой. Для притока воздуха следует предусматривать в нижней части двери решетку или зазор с живым сечением не менее 0,025 м 2 .

2. На этаже жилого дома. При размещении тепловых агрегатов суммарной мощностью до 150 кВт в отдельном помещении, расположенном на любом этаже жилого здания, помещение должно отвечать следующим требованиям:

  • высота не менее 2,5 м;
  • объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 м3;
  • помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;
  • естественное освещение — из расчета остекления 0,03 м 2 на 1 м3 объема помещения;
  • в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3- кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;

3. В отдельном помещении на первом или цокольном или подвальном этаже. При размещении тепловых агрегатов суммарной мощностью до 350 кВт в отдельном помещении на первом этаже, в цокольном или подвальном этаже жилого здания помещение должно отвечать следующим требованиям:

  • высота не менее 2,5 м;
  • помещение котельной должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;
  • естественное освещение — из расчета остекления 0,03 м 2 на 1 м3 объема помещения;
  • в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3- кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;
  • объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования.
  • помещение должно иметь выход непосредственно наружу. Допускается предусматривать второй выход в помещение подсобного назначения, дверь при этом должна быть противопожарной 3-го типа.

4. В пристройке к жилым зданиям. При размещении тепловых агрегатов суммарной тепловой мощностью до 350 кВт в пристройке к жилым зданиям помещение пристройки должно отвечать следующим требованиям:

  • пристройка должна размещаться у глухой части стены здания с расстоянием по горизонтали от оконных и дверных проемов не менее 1 м;
  • стена пристройки не должна быть связана со стеной жилого здания;
  • ограждающие стены и конструкции пристройки должны иметь предел огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;
  • высота помещения котельной не менее 2,5 м;
  • объем и площадь помещения котельной проектируются из условий удобного обслуживания теплогенераторов и вспомогательного оборудования; — естественное освещение — из расчета остекления 0,03 м 2 на 1 м3 объема помещения;
  • в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3- кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа.

ПРАВИЛА ПРОКЛАДКИ ГАЗОПРОВОДА ОТ ПОДЗЕМНОГО ГАЗГОЛЬДЕРА К ДОМУ

Схема прокладки газопровода от подземного газгольдера к дому

В итоге можно констатировать, что установка газгольдера на дачном участке является достаточно простой и четко регламентируемой процедурой, не оставляющей места для внештатных и, тем более, аварийных ситуаций.

просмотров: 19230 | рейтинг: 3

Для частного использования разрешение на монтаж автономной газификации не нужно. Можете установить газгольдер на участке — и никто не придет, не оштрафует, не заставит выкопать и перенести емкость.

Но ограничения все-таки существуют. В статье поговорим об «обязательных» и «необязательных» правилах установки газгольдера. И объясним, почему нормы монтажа так важны.

Вся статья в 5 пунктах

Требования установки газгольдера — это не прихоть чиновников. Аварии случаются при нарушении правил монтажа.

Если участок не подходит по габаритам для установки большого резервуара — можно подобрать вертикальную или мобильную модель.

Место установки газгольдера рассчитывают с учетом расположения всех объектов — дома, дороги, сарая, гаража, беседки, инженерных коммуникаций и даже деревьев.

Для трубопроводов тоже есть ограничения. Разметьте линии прокладки газопровода перед тем, как установить газгольдер на даче или возле загородного дома.

Нормы действуют и после монтажа емкости. Просто теперь нужно отсчитывать расстояния от бочки до новых объектов.

Отзывы владельцев

Надежда, Нижегородская область, 64 года

Надежда владелица газгольдераПользуюсь уже 10 лет. Вначале были трудности из-за низкого участка с оборудованием — горловину все время заливало во время весеннего паводка. Пришлось нарастить горловину до 50 см над землей. После этого все стало отлично.

Валерий, Долгопрудный, 37 лет

Валерий владелец газгольдераОтличная система, много плюсов, стоит у мамы на даче уже 8 лет. Устанавливала компания «МосГазСнаб». Большая экономия на коммунальных платежах.

Александр, Красногорск, 46 лет

Александр владелец газгольдераГлавное — безопасность. Нужно регулярно приглашать специалистов. Пользуюсь уже 4 года, аварий не случалось.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
